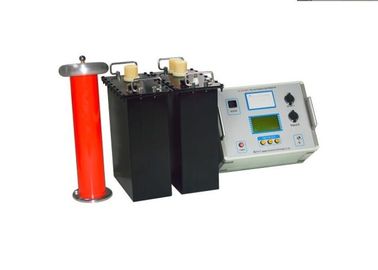

VLFの高圧試験機、大きいキャパシタンス目的のためのAC Hipotテスター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 主義:: | 非常低い頻度技術の主義 | 使用法: | 35KVのためのそしてMVの送電線および発電機の下のHipotテスト |
|---|---|---|---|
| コンポーネント: | コントローラー、HVのブスター、補償のコンデンサーの負荷 | 頻度をテストして下さい: | 0.1Hz、0.05Hz、0.02Hz |
| Max.Testの電圧: | 30KV、50KV、90KVは発注することができます | 負荷範囲:: | 0.1Hz、≤0.5μF;0.05HZ、≤0.1μF;0.02HZ ≤2.5μF |
| 正確さをテストして下さい: | 3%以下 | 出力波形: | よい正弦波、電圧、波形ひずみの≤ 5% |
| 方法を使用してHVのブスター: | 直列接続でまたは選抜して下さい | 使用率: | 60mints |
| ハイライト: | 高圧vlfのhipotの器械,vlfケーブルの試験装置 |
||
VLFの高圧試験機、VLF AC Hipotテスター、テスト大きいキャパシタンス目的
I. VLFテスト技術の製品の説明:
超低頻度の絶縁材の抵抗電圧テストは力頻度抵抗電圧テストのための代替方式です。
0.1Hz超低頻度の抵抗電圧を使用して非常に取り替えパワー頻度抵抗電圧テストを、だけでなく、で同じ装置と同等、そして減らします容積および重量をテストして下さい、そうすれば超低い頻度抵抗電圧装置は大きい発電機、ケーブル、電力コンデンサ テストAC電圧抵抗テスト プロダクトで広く利用されています。
II. DCテスト/powerの頻度test/VFテストVLFテストのTechnogyの特徴の利点
| 面 | DC | 力の頻度 | 可変的な頻度 | 0.1Hz VLF |
| 等価 | 貧しい | よい | よい | よい |
| 絶縁材の損傷 | 強い | わずか | わずか | わずか |
| 操作の安全 | 比較的低く | 比較的低く | 比較的低く | 高い |
| 配線の難しさ | 複雑 | 複雑 | 複雑になるほとんど | 簡単 |
| 容積 | 最も小さい | 最も大きい | 大きい | 小さい |
上のテーブル、VLFテストからです力の頻度テストの代理見て下さい。それは大きいキャパシタンスの電気機器をテストするために適しています。
III.プロダクト利点およびFeaure
-
流れおよび電圧のデータは高圧側面の見本抽出によって直接得られ、本当および正確です。
-
過電圧の保護:器械は20氏内の保護に出力電圧が設定の限界値を超過している場合締まります。
-
過電流保護:高低の電圧、ダウンタイムの保護の二重保護のための設計は高圧側面で正確に置くことができます。低電圧の側面の流れが反応させた流れを超過するとき保護時間に20氏の内に締められます。
-
ボディ倍力およびそれの高圧出力保護抵抗器の設計は必要性の付加的な外の抵抗器ではないです。
-
高低の電圧のクローズド・ループ負帰還制御回路。
IV.概要の技術的なデータ:
- ピーク電圧:30kV、50KV、90KVは発注することができます
- テスト頻度:0.1Hz、0.05Hzおよび0.02 Hz （選択可能）
- ヒューズ:10A
- 最大負荷容量:0.1Hzの0.5μF;0.05 Hzの1つのμF;0.02Hzの2.5μF
- 電源:出力電圧および頻度が安定していることを携帯用発電機を使用していたら220V ±10%、50Hz ±5% （、確かめて下さい。>3kWに動力を与えて下さい。）
- 電圧正確さを出力して下さい:ピーク電圧不安定の≤1%;頻度不安定の≤3%;波形ひずみ:<>5%。
- 労働環境:屋内か屋外;-10℃-+40℃;85%RH
- 重量:制御装置- 5kg;HVの単位:48kg
気づきます:テスト チャートのキャパシタンスはテスト器械の最大値より大きい場合もありません。テスト チャートのキャパシタンスが0.05のμFより小さければ、hipotは補助装置がべきです（あなたの選択でHV HIPOTによって供給される）装備されている。
V。他の典型的なモデル
| 模倣しないで下さい | 評価される電圧/流れ |
負荷運送 容量 |
力 FuseTube |
プロダクト構造および重量 |
| VLF-30 |
30kV/20mA （ピーク） |
0.1Hz、≤1.1µF | 5A |
コントローラー:4KG ブスター:25KG |
| 0.05Hz、≤2.2µF | ||||
| 0.02Hz、≤5.5µF | ||||
| VLF-50 |
50kV/30mA （ピーク） |
0.1Hz、≤1.1µF | 15A |
コントローラー:4KG ブスター:50KG |
| 0.05Hz、≤2.2µF | ||||
| 0.02Hz、≤5.5µF | ||||
| VLF-90 |
90kV/30mA （ピーク） |
0.1Hz、≤0.5µF | 20A |
コントローラー:4KG ブスターの等級1 （40kV）:25KG ブスターの等級2 （50kV）:50KG |
| 0.05Hz、≤1µF | ||||
| 0.02Hz、≤2.5µF |
このテスト セットによるVI.Testの電圧標準
1の下のMVのためにそしてクラスXLPEケーブル:
ピーク電圧方式をテストして下さい:Umax=3U0、
U0の=Single-phaseはケーブルの電圧を評価しました
テスト時間:60mints
2発電機の固定子のために
Utest=1.414*βKU0、
Uテスト----0.1Hzピーク テスト電圧（kV）;
β-------通常1.2を取る0.1Hzおよび50Hz電圧同等の要因、;
K------通常1.3から1.5を、一般に取ります1.5を取って下さい;
Uo-----発電機の固定子の巻上げの評価される電圧（kV）;:
