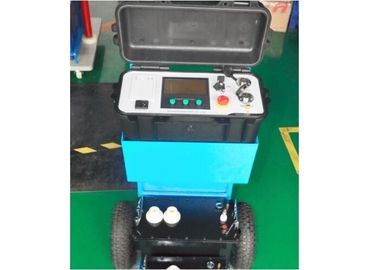

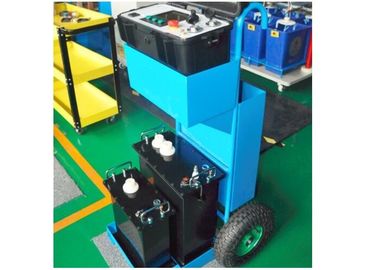

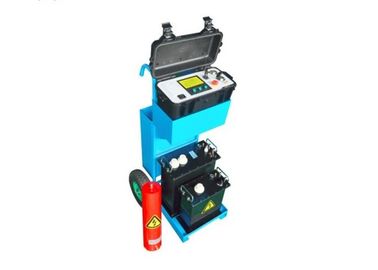

80KV VLFの高圧試験機VLF AC Hipotのテスター0.1Hz 0.05Hz 0.02Hz
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| テスト主義:: | 非常低い頻度技術の主義 | 使用法: | 35KVのためのそしてMVの送電線および発電機の下の0.1Hz抵抗電圧テスト |
|---|---|---|---|
| 設計特微: | 2つのHVのブスター、単一の1のための30KV/50KV | コンポーネント: | コントローラー、HVのブスター、補償のコンデンサーの負荷 |
| 頻度をテストして下さい: | 0.1Hz、0.05Hz、0.02Hz | Max.Testの電圧: | 調節可能な0~ 80KV （ピーク）、絶えず |
| 負荷範囲:: | 0.1Hz、≤0.5μF;0.05HZ、≤0.1μF;0.02HZ ≤2.5μF | 正確さをテストして下さい: | 3%以下 |
| 出力波形: | よい正弦波、電圧、波形ひずみの≤ 5% | 方法を使用してHVのブスター: | 直列接続でまたは選抜して下さい |
| 使用率: | 60mints | ||
| ハイライト: | 高圧vlfのヒポットの器械、vlfケーブルの試験装置,vlf cable testing equipment |
||
ケーブルおよび発電機、AC高圧テストのための80KV超低周波の高圧テストセット
I. VLFテスト技術の製品の説明：
耐電圧試験は電気機器に欠かせない予防試験です。 それは2つの部分に分けられます：ACおよびDCの耐電圧試験。 ACテスト技術の原理は、50KVテスト電圧の下でのその顕著な利点のために、電力周波数、可変周波数（VF）および0.1Hz超低周波テスト（VLF）にさらに分類することができます。
II。 DCテスト/電源周波数テスト/ VFテスト/ VLFテストにおける技術的特長
| 側面 | DC | 電源周波数 | 可変周波数 | 0.1Hz VLF |
| 等価性 | 悪い | 良い | 良い | 良い |
| 絶縁破壊 | 強い | わずかな | わずかな | わずかな |
| 操作の安全性 | 比較的低いです | 比較的低いです | 比較的低いです | 高い |
| 配線の難しさ | 複雑な | 複雑な | 最も複雑 | 単純な |
| ボリューム | 最小 | 最大 | 大 | 小さい |
上の表から、VLFテストは電力周波数テストの代わりになります。 大容量の電気機器の試験に適しています。
III。 製品の優位性と特長
- S サイズと軽量 。 液晶画面 と内蔵プリンタを使用する。
- 0.1Hz、0.05Hz、0.02Hzが選択可能で、広いテスト範囲が保証されています。
- 完全 自動昇圧、 降圧、測定、保護、そして自動昇圧過程における手動操作を実現しています。
- 過電圧保護 および過電流 保護 動作時間は20ms以下です。
- 電流、電圧、波形のデータは高電圧側で直接サンプリングすることができるので、データは現実的で正確です。
- 高電圧出力保護抵抗が設計の昇圧体に設けられており、これは外部に接続された追加の保護抵抗の必要性を排除します。
- 閉ループ負帰還回路を採用しています。 出力中は容量が増えません。
IV。 一般的な技術データ：
- ピーク電圧：50kV
- 試験周波数：0.1Hz、0.05Hz、0.02Hz（選択可能）
- ヒューズ：10A
- 最大負荷容量： 0.1Hzで0.5μF。 ０．０５Ｈｚで１μＦ 。 0.02Hzで2.5μF
- 電源： 220V ±10％、50Hz ±5％ （携帯用発電機を使用する場合は、出力電圧と周波数が安定していることを確認してください。 電力 > 3kW ）
- 出力電圧精度：ピーク電圧不安定性 ≦ 1％。 周波数不安定性 ≦ ３％。 波形歪み： 5％未満。
- 作業環境：屋内または屋外。 - 10℃〜+ 40℃ 。 85％RH
- 重量：コントロールユニット - 5キロ HVユニット：48kg
備考：試験対象物の静電容量は、試験機器の最大値より大きくすることはできません。 テスト対象物の静電容量が 0.05μF より小さい場合 、ヒポットには 補助装置 （HV HIPOTがオプションで提供）を 装備する必要があり ます。
V.その他の代表的なモデル
| モデル | 電圧範囲 | テスト頻度 | 最大荷重 |
| VLF-30KV / 0.1Hz | 0〜30KV | 0.1HZ、0.05HZ、0.02HZ | 5.5μF |
| VLF-40KV / 0.1Hz | 0〜40KV | 0.1HZ、0.05HZ、0.02HZ | 5.5μF |
| VLF-50KV / 0.1Hz | 0〜50KV | 0.1HZ、0.05HZ、0.02HZ | 5.5μF |
| VLF-80KV / 0.1Hz | 0〜80KV | 0.1HZ、0.05HZ、0.02HZ | 2.5μF |
| 特別な条件は順序によって作ることができます | |||
VI。このテストセットによるテスト電圧規格
1 MV以下のクラスXLPEケーブルの場合：
試験ピーク電圧式：Ｕｍａｘ ＝ ３Ｕ ０ 、
Ｕ 0 ＝ ケーブルの単相定格電圧
テスト時間：60分
2発電機ステータ
Ｕ テスト ＝ 1.414×βKU0、
U test ---- 0.1Hzピークテスト電圧（kV）。
β------- 0.1Hzと50Hzの電圧等価係数、通常1.2を取ります。
K ------通常は1.3から1.5、一般には1.5です。
Uo -----発電機の固定子巻線の定格電圧（kV）;
