| テスト チャート: | ケーブルTesingおよび発電機のテスト | 項目をテストして下さい: | AC抵抗電圧テスト |
|---|---|---|---|
| freqをテストして下さい。: | 0.1Hz、0.05Hz、0.02Hz | コンポーネント: | コントローラー、HVのブスター、補償のコンデンサーの負荷 |
| 電圧をテストして下さい: | 0~ 50KV | 精度: | ± （フル・スケールの+0.5 KVの3%） |
| 労働時間: | 60mints | ||
| ハイライト: | vlfテスト機器、vlfケーブルテスト機器,vlf cable testing equipment |
||
ケーブル、VLFケーブルテスター、HVテスト、発電機絶縁用50KV超低周波テストセット
I.アプリケーション：
モデルVLF-50KV / 0.1Hzは 、発電機用 または 35KV以下のXLPE電源ケーブル用の 超低周波テスト周波数 での 現場での耐電圧テスト を実行するように設計されています。非常に小さなテスト電源容量（理論的には約1/500）が必要です。 そのサイズと重量も大幅に減少します。 特に監視の出現は、表面コロナ、放電などの発電機絶縁異常現象を発見することができます。
VLFヒポットテスターは現代の高度なデジタル可変周波数技術とマイクロコンピュータ制御を一緒に組み合わせて、それ故にそれは全自動電圧ブースト、ステップダウン、測定および保護ならびに自動電圧ブーストの過程における手動介入を実現できる 完全な電子設計は小型および軽量を保障します。 大きいLCDスクリーンは明確で視覚的な表示を確実にし、そして出力波形を表示することができます。 プリンタはテストレポートを出力します

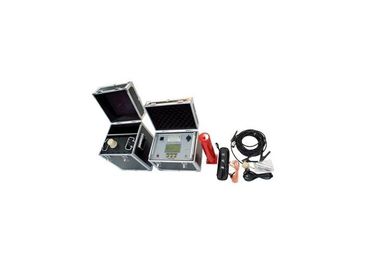

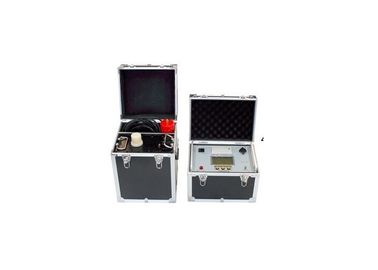

テストセットは、コントロールボックス、1つのHVブースター、補償コンデンサ、および放電ロッドで構成されています。電子周波数変換およびマイクロプロセッサ制御技術に基づき、ケーブルまたは発電機のテストで優れた性能を発揮します。

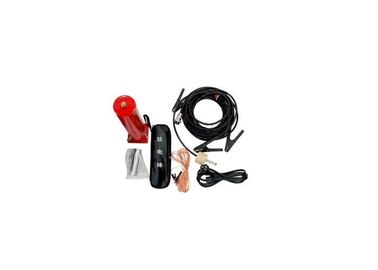

II。 このモデルの供給リスト：
Sn | 説明 | 数量 | |
1 | コントロールユニット | 1 | 単位 |
2 | 50KV HVブースター | 1 | 単位 |
3 | 放電ロッド | 1 | 単位 |
4 | 負荷コンデンサ、0.04µF | 1 | 単位 |
5 | HVテスト/接続ケーブル | 1 | セット |
6 | アースケーブル | 1 | 単位 |
7 | 20Aヒューズ | 5 | 単位 |
8 | 印刷用紙 | 2 | 単位 |
9 | マニュアル | 1 | 単位 |
10年 | 工場試験レポート | 1 | 単位 |
| モデル | ピーク電圧 | 測定範囲 | 重量 | テスト対象範囲 |
| VLF-30 | 30KV | 0.1Hz、≦1.1μF | コントローラー：4kg ブースター：25キロ サイズ：L * W * H 323 * 174 * 323 | 10KV以下の電圧 ケーブル、発電機 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-50 | 50KV | 0.1Hz、≦1.1μF | コントローラー：6kg ブースター：45キロ サイズ：L * W * H 357 * 210 * 365 | 15.75KV以下の電圧 ケーブル、発電機 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-60 | 60KV | 0.1Hz、≦1.1μF | コントローラー：6kg ブースター：50キロ サイズ：L * W * H 357×220×370 | 18KV以下の電圧 ケーブル、発電機 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-80 | 80KV | 0.1Hz、≦1.1μF | コントローラー：8kg ブースター：90キロ サイズ：L * W * H 357 * 240 * 390 | 35KV以下の電圧 ケーブル、発電機 |
注：テスト電圧規格
1.ケーブルテスト用
試験ピーク電圧式：Ｕｍａｘ ＝ ３Ｕ ０ 、
Ｕ 0 ＝ ケーブルの単相定格電圧
テスト時間：60分
2.発電機の固定子のため
Ｕ テスト ＝ 1.414×βKU0、
U test ---- 0.1Hzピークテスト電圧（kV）。
β------- 0.1Hzと50Hzの電圧等価係数、通常1.2を取ります。
K ------通常は1.3から1.5、一般には1.5です。
Uo -----発電機の固定子巻線の定格電圧（kV）;
