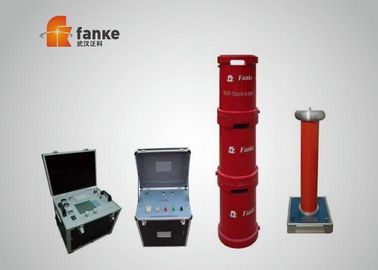

軽量のMVのケーブルテストのための携帯用高圧ケーブルの試験装置
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 主義をテストして下さい: | 可変的な頻度共振回路 | 項目をテストして下さい: | 108KVの下のAC抵抗電圧テスト |
|---|---|---|---|
| Max.Capacity: | OEM | マックス。電圧が: | OEM |
| 設計特微: | 携帯用タイプ | 部品:: | V/Fの動力源、刺激変圧器、より軽いモジュラー テスト リアクターおよび分圧回路 |
| 頻度をテストして下さい: | 30-300HZ | 使用率: | 60のミント |
| テスト チャート: | 35KVケーブル、10KVケーブル、35KV配電所 | テスト基準: | IECの60060-1:2010;GI、XLPEケーブルのためのIECの60840:2011のためのIECの62271-203:2011; |
| ハイライト: | AC高電圧テストセット、高電圧ケーブル識別子,high voltage cable identifier |
||
MVケーブルおよび電力サブステーションテストのための携帯用可変周波数の共振の耐電圧のテストセット、
I.製品の使い方
FKTFポータブル可変周波数直列共振試験装置は、主に110kV以下の電気機器および電気システムのAC電圧試験を目的としています。 リアクトルと励磁トランスは乾式エポキシ樹脂充填を採用し、小型で軽量で現場移動に適しています。直列または並列構成が可能です。 110kv以下のケーブルのそれも
II。 該当するオブジェクト
- 10kv、35kv、110kvのXLPEケーブル
- GIS、ブレーカ、相互インダクタ、110kV以下のトランス
- 発電機およびモーターの中小規模
III。 メインコンポーネント
- 可変周波数電源
- 励磁トランス
- 固定インダクタンスリアクタ
- 容量分圧器
IV。 主な機能
- 携帯用設計、各コンポーネントのための50kg以下、フィールド電圧耐性テストに便利
- 原子炉で採用されている便利で柔軟なモジュール構造
- テスト周波数：30〜300Hz
- 出力波形は正弦波、波形偏差係数≦1％
- 配線と操作の容易さ
- 高度なテスト自動化、インテリジェントな可変周波数電源、優れた安定性、完全な保護機能
- データ照会機能 過去の試験データを問い合わせることができます
VI。 一般的な技術データ
- 定格容量：OEM;
- 入力電力：三相380V電圧、周波数は50Hzです。
- 定格電圧：オーダーメイドのための18KV、27kV、54kV、50KV、80KV、100KVそれぞれ
- 定格電流：OEM;
- 働く頻度：30-300Hz;
- デバイス出力波形：正弦波
- 波形歪み率：出力電圧波形歪み率≦1％。
- 作業時間：定格荷重下で60分の連続許容。 過圧1.1×1分。
- 温度上昇：定格荷重下で60分間連続運転した後の温度上昇≦65K。
- 品質係数：デバイス自体Q = 30（f = 45Hz）。
- 保護機能：被試験製品に対する過電流、過電圧および試験製品のフラッシュオーバー保護（詳細は可変周波数電源のセクションを参照）。
- 測定精度：システム実効値1.5。
V.主成分：（FKTF-108KVA / 27KV、54KV、108KVテストセットなど）
| SN | コンポーネント名 | タイプと仕様 | 数量 | 各重量 | 各次元 |
| 1 | 可変周波数パワー | FKVF-5kW / 380V | ワンピース | 35キロ | 450×450×500mm |
| 2 | 励磁トランス | CQSB（J）-5kVA / 1.25KV、5KV | ワンピース | 35キロ | 450×350×450mm |
| 3 | HV共鳴試験リアクター | CHX（kf）-27kVA / 27kV | 4個 | 42kg | D350×H400mm |
| 4 | 容量デバイダ | TRF-110kV / 1000pF | 1セット | 10kgs | D150×H850mm |
| 5 | 特別テスト付属品 | 1セット |
VI。 基本接続のテスト：
VF：可変周波数電源T：励磁トランス
L：試験炉Cx：試験済み機器MOA1：避雷器
C1、C2：分圧器（C1は高電圧アーム、C2は低電圧アーム）
VII。 メイン計測制御ソフトウェアパネル：
注：これはパラメータ設定のテスト開始前のソフトウェアパネルです
VIII。アクセサリー
- 収納アクセサリー用アクセサリーボックス
- 電源入力ケーブル
- 電源出力ケーブル
- エキサイティングなトランスの出力ケーブル
- システムアースケーブル
- 原子炉のパラレルケーブル
- HV測定ケーブル（分圧器の信号出力ケーブル）
- HV出力ケーブル（分割するリアクトル、試験対象への分割）
- 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。
IX。 その他のオプションモデル
1. GISオンサイトテスト
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 応用 （45Hzから起動） |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | 72.5KV以下およびGIS用 |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | 72.5KV以下およびGIS用 |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | 123KV以下およびGIS用 |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | 145KV以下およびGIS用 |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | 170KV以下のGIS |
| 特別な条件は順序によって作ることができます | ||||
2. 45KV XLPEケーブルオンサイトテスト用
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kVケーブル≦1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kVケーブル≦2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kVケーブル≦3km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45kVケーブル≦4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kVケーブル≦5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | 45kVケーブル≦10km |
| 特別な条件は順序によって作ることができます | ||||
3. 66KV XLPEケーブルオンサイトテスト用
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kVケーブル≦0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kVケーブル≦1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kVケーブル≦2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kVケーブル≦3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kVケーブル≦4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kVケーブル≦5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kVケーブル≦10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kVケーブル≦20km |
| 特別な条件は順序によって作ることができます | ||||
X. XLPEケーブル用IEC 60840：2011の現場絶縁試験規格表
