携帯用可変的な頻度10KVおよび35KVケーブル テストのための共鳴抵抗電圧テスト セット、
I. Product Usage:
このテスト一定モデルCHX-405KVA/27KV、54KVは10KVおよび35KVクラスXLPEケーブル可変的な頻度共振回路の技術の現地AC抵抗電圧テストのために設計されています;最も高いテスト電圧は22KVか52KVより多くではないです;テスト頻度:30-300Hz;使用率は60mintsより多くではないです。それは顧客が3kmの内のXLPEケーブル35KVおよび7kmの内の10KVクラスのためのAC抵抗電圧テストの予防テストか引渡しテストを行うのを助けることができます。
セットの試験範囲はありま続きますように:
1. 35kV/300mm2ケーブルの3km、テストされたキャパシタンス≤0.5835uFのテスト頻度30-300Hzのテスト電圧52kV、テスト時間60min。
2、10kV/300mm2ケーブルの7つのkm、テストされたキャパシタンス≤ 2.62uFのテスト頻度30-300Hzのテスト電圧22kV、テスト時間5min。
II.概要の技術的なデータ
- 評価される容量:405kVA;
- 入力パワー:三相380V電圧、頻度は50Hzです;
- 評価される電圧:27kV;54kV;
- 評価される流れ:15A;7.5A;
- 働く頻度:30-300Hz;
- 装置出力波形:正弦波
- 波形ひずみ率:出力電圧波形ひずみ率の≤ 1%;
- 作業時間:定格負荷の下で許可される連続的な60min;1分かける重圧1.1;
- 温度の上昇:定格負荷の下の60分の連続操作の後の温度の上昇≤65K;
- 質要因:装置自体Q≥30 （f=45Hz）;
- 保護機能:テストされたプロダクトのための過電流、過電圧およびテスト プロダクト フラッシュオーバの保護（細部については可変的な頻度電源セクションを見て下さい）;
- 測定の正確さ:システム有効な価値1.5;
III.主要なコンポーネント:
| SN | 部品の名前 | タイプおよび指定 | Qty. | 各重量 | 各次元 |
| 1 | 可変的な頻度力 | FKVF-30kW/380V | 1piece | 35kgs | 480*480*520mm |
| 2 | 刺激変圧器 | CQSB （J） - 25kVA/1.5KV、3KV | 1piece | 80kgs | 550*550*580mm |

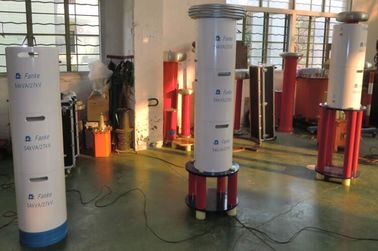

| 3 | HV共鳴テスト リアクター | CHX （kf） - 67.5kVA/27kV/50H | 10pieces | 65kgs | D480*H520mm |
| 4 | 容量性ディバイダー | TRF-60kV/3000pF | 1set | 10kgs | D150*H650mm |
| 5 | 特別なテスト付属品 | 1set |
IV.テスト主義:
VF:可変的な頻度動力源T:刺激変圧器
L:リアクターCxをテストして下さい:試験装置MOA1:避雷器
C1、C2:分圧回路（C1は高圧腕、C2です低電圧の腕です）
V. Main Measuringおよび制御ソフトウエアのパネル:
注:これは変数設定のための開始テストの前にソフトウェア パネルです
VI.Accessories
- 貯蔵のaccessoiresのための付属箱
- 動力源の入力ケーブル
- 動力源の出力ケーブル
- 刺激的な変圧器の出力ケーブル
- システム グラウンド・ケーブル
- リアクターの平行ケーブル
- HVの測定ケーブル（分圧回路の信号の出力ケーブル）
- HVの出力ケーブル（リアクター テスト チャートに、ディバイダー分かれるべき）
- 最終テストのレポート、質の証明書、利用者マニュアルおよびパッキング リストは提供されます。
VII。他の任意モデル
1. GIの現地テストのため
| モデル | 評価される電圧 | 定格出力の流れ | 定格出力容量 |
適用 （45Hz開始から） |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | の下の72.5KVのためそしてGI |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | の下の72.5KVのためそしてGI |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | の下の123KVのためそしてGI |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | の下の145KVのためそしてGI |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | の下の170KVのためそしてGI |
| 特別な条件は順序によって作ることができます | ||||
2. 45KV XLPEケーブルの現地テストのため
| モデル | 評価される電圧 | 定格出力の流れ | 定格出力容量 | 最高の適用 |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kV cable≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kV cable≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kV cable≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45kV cable≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kV cable≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | 45kV cable≤10km |
| 特別な条件は順序によって作ることができます | ||||
3. 66KV XLPEケーブルの現地テストのため
| モデル | 評価される電圧 | 定格出力の流れ | 定格出力容量 | 最高の適用 |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kV cable≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV cable≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV cable≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kV cable≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV cable≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kV cable≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV cable≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV cable≤20km |
| 特別な条件は順序によって作ることができます | ||||
VIII. XLPEケーブルのためのIECの60840:2011からの現地の絶縁試験標準テーブル
