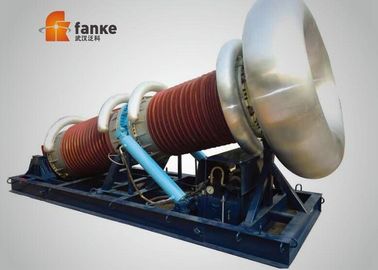

HV GISまたはCVTのための可変インダクタンスAC共振テストシステム油圧タイプ

HV GISまたはCVTのための可変インダクタンスAC共振テストシステム油圧タイプ

Variable Inductance AC Resonant Test System Hydraulic Type For HV GIS Or CVT
Variable Inductance AC Resonant Test System Hydraulic Type For HV GIS Or CVT

大画像 :  HV GISまたはCVTのための可変インダクタンスAC共振テストシステム油圧タイプ ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke
証明: ISO9001
モデル番号: CHX (LYY)シリーズ
お支払配送条件:
最小注文数量: つの設定
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 45~60仕事日
支払条件: L / C、T / T
供給の能力: 2sets/2months
詳細製品概要
主義をテストして下さい: 可変的なインダクタンス共振回路 使用法: HVのGIまたはCVTのための現地AC抵抗電圧テスト
設計特微:: 速い取付けおよび自由に速いリサイクル、PD 部品:: リアクター、制御卓、電圧安定器のキャビネット、標準的な分圧回路をテストして下さい
テスト頻度:: 50Hz/60Hzの 使用率: 15mints
正確さをテストして下さい: より少しにより1.5% 出力波形: よい正弦波
スペシャルのための: HVまたはEHVのGI、CVTのための現地テスト 方法を使用してリアクター: 立ち、リサイクルのための1つのボディそして油圧タイプ
テスト標準:: IEC60060-1:2010年;GIのためのIECの62271-203:2011
ハイライト:

高電圧共振試験システム、電気機器の高電圧試験

,

high voltage testing of electrical equipments

可変インダクタンス共振耐電圧テストセット、共振付き油圧タイプHVテストセット、CVTテスト

I.アプリケーション:


CHX-(LYY)油圧自動昇降シリーズ共振試験装置は、主に800KV以下の高電圧電気機器のAC耐電圧および部分放電検出に適用されます。 異なるレベルのCV.GISおよびGILに対するACレベルの耐電圧試験および異なるレベルのCVTに対する現場校正試験に特に適しています。

ファンクは、直列共振回路理論の組み合わせと、材料試験、電磁気特性、自動車機械および油圧トランスミッションの技術的特徴からの伝統的な試験リアクタ構造の変更を通して、AC耐電圧およびPD検出装置を開発しました。

II。 適用範囲


CVT角度差および比率誤差の現場校正試験用の電源周波数PDフリー高電圧電源に使用されます。
HV.GIS、HV.GIL、HVスイッチ、相互インダクタ、および800KV以下の電圧でのブッシングのAC耐電圧試験およびPD試験に使用

III。 メインコンポーネント:

  • 油圧式プラットフォームを有するユニボディ型励磁変圧器および試験リアクトル
  • 計測制御コンソール
  • 電圧調整キャビネット
  • カップリング付き標準分圧器

IV。 速い地位と   リサイクル図

50Hz以下のCVTのための現場校正によって必要とされる電力周波数高電圧出力を満たすことができる両方のリアクトルのための1.Multitタップ設計。
2. GIS、ブレーカーなどの電気機器のAC耐電圧試験を完了するための可変周波数電源とのマッチング
相互誘導子、110KV --- 500KVの絶縁体の範囲。


V.主な機能
  • 電気油圧装置を介してHV発生部(試験リアクタと励磁トランス)を迅速にリサイクルまたは設置し、吊り上げ機を使用する必要がない。労働強度を減らし、試験効率を向上させる。 試験装置の移動高さを容易に避けます。
  • テスト分野のレイアウトスペースを節約するためにPDフリーの高電圧テストリアクトルと励起トランスのための統合された内部設計。
  • HV発生部品のシェルの断熱材にシリコーンの傘スカートを採用し、高さを減らし、体積と重量を最適化
  • 部分の。
  • 車載輸送を容易に実現するために使用される特殊なコンテナ基礎;大きな推力を持ち、素早さから揺れなく静かに持ち上がる電気油圧装置。
  • システムは特定のテスト車両と一緒に提供することができます(オプション)

VI。 一般的な技術データ:

定格コンデンサ:400KVA〜1000KVA
定格電圧:400KV〜800KV
定格電流:1A〜2A
働く力:供給単相380V、50Hz / 60Hz
システム品質係数値:Q≥50
デューティサイクルと温度上昇:定格運転の15分後、巻線温度上昇≤65K
ノイズ:≤65dB
標高:≤3000m
環境温度:-25℃〜45℃、相対湿度≤90%、結露なきこと
サイズ:上図を参照


VI。アクセサリー

  • 収納アクセサリー用アクセサリーボックス
  • 電源入力ケーブル
  • 電源出力ケーブル
  • 励起トランスと電圧レギュレータ間の接続ケーブル
  • 励磁トランスと制御盤間の接続ケーブル
  • システムアースケーブル
  • 原子炉の高出力電線
  • HV測定ケーブル(分圧器の信号出力ケーブル)
  • HV出力ケーブル(分割するリアクトル、試験対象への分割)
  • 油圧式プラットフォーム
  • 試験反応器用コロナリング
  • 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。


VII。 他の典型的なモデル

モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hzから起動)

CHX - (LYY) - 400KVA / 400KV 200KV * 2 2A @ 200KV 400KVA 132KV以下のクラスGIS用
1A @ 400KV 132KV以下のクラスCVT用
CHX - (LYY) - 800KVA / 400KV 200KV * 4 4A @ 200KV 800KVA 132KV以下のクラスGIS用
2A @ 400KV 132KV以下のクラスCVT用
CHX-(LYY)-800KVA / 400KV、800KV 400KV * 2 2A @ 400KV 800KVA 400KV以下のクラスGIS
1A @ 800KV 400KV以下のクラスCVT
CHX-(LYY)-1600KVA / 400KV、800KV 400KV * 4 4A @ 400KV 1600KVA 400KV以下のクラスGIS
2A @ 800KV 400KV以下のクラスCVT
特別な条件は順序によって作ることができます
