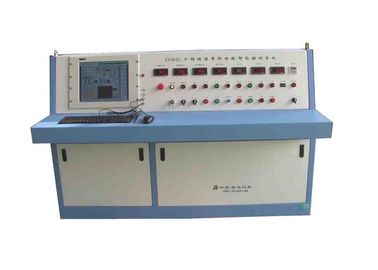

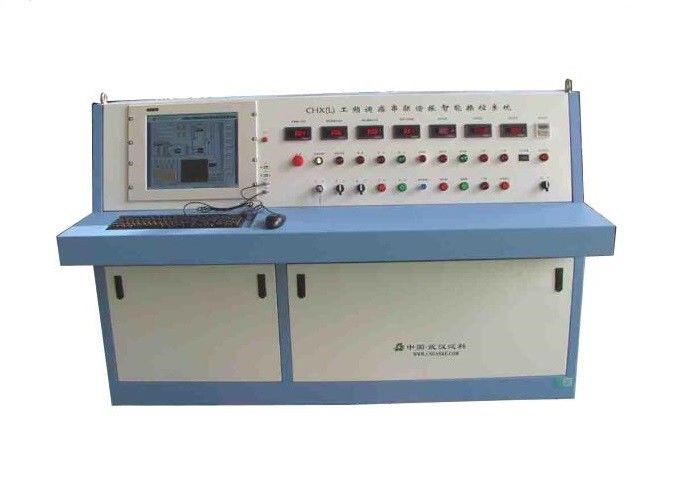

380V AC共振テストシステム電源周波数共振インテリジェントコントロールユニット

380V AC共振テストシステム電源周波数共振インテリジェントコントロールユニット

380V AC Resonant Test System Power Frequency Resonant Intelligent Control Unit
380V AC Resonant Test System Power Frequency Resonant Intelligent Control Unit 380V AC Resonant Test System Power Frequency Resonant Intelligent Control Unit

大画像 :  380V AC共振テストシステム電源周波数共振インテリジェントコントロールユニット ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke High-voltage
証明: ISO9001
モデル番号: CHX- (L)シリーズ
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 45-65 の仕事日
支払条件: T/T
供給の能力: 4units/2months
詳細製品概要
使用法: 力の頻度AC共鳴抵抗電圧のための測定および制御装置は回路をテストします。 活用: 最もよい保護および最もよい監視機能
操作の方法: 二重制御方法、PLCの計算機制御か手動ボタン制御 Speicalのための: 効率を高めるために古い従来のコンソールを取り替えて下さい
Max.Controlの電圧: 順序によってなされる限界無し Max.Controlの流れ: 順序によってなされる限界無し
正確さをテストして下さい: より少しにより1.5% 電源: 380V、50/60Hzの単一フェーズ
ハイライト:

高電圧共振テストシステム、共振テストセット

,

resonant test set

電源周波数AC共振耐電圧テストセット、電源周波数共振インテリジェントコントロールユニット

I.製品の説明:

手動制御システムに基づいて、PLC制御を備えたIPCによって実行されるCHXT(L)シリーズ電力周波数共振インテリジェント制御システムは、インテリジェント制御システムの1つで操作、制御、監視および保護を設定します。

電力周波数直列共振システムと組み合わせて、このシステムは様々な発電ユニット、組立コンデンサ、電力ケーブル、GIS、CT、絶縁体、絶縁工具、バスバーなどに対して完全自動補完AC耐電圧試験を行うことができます。 電力機器メーカーで

II。 アプリと使い方

  • 電力周波数AC共振耐電圧試験回路用の測定および制御装置
  • 高電圧試験の効率を高め、共振耐電圧試験中の監視と保護を強化するために、古い伝統的なコンソールを交換してください。

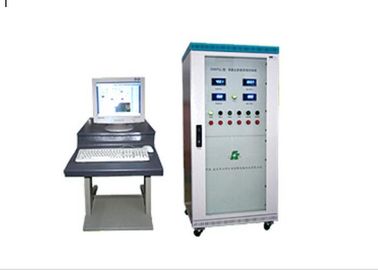

III。 ユニットの主な構成要素:

  • インテリジェント共鳴制御コンソール
  • 電圧調整キャビネット
  • PLCコンピューター(内蔵設計または外部レイアウト設計、オプション)
  • 接続ケーブル群
  • 外部警報灯


IV。 主な機能:

1.完璧な操作機能:

  • プログラマブルオートテスト機能
  • 自動共振点サーチ
  • ステップアップ時の共振点追跡機能
  • HV制限機能
  • 耐電圧時トレース機能
  • 自動テスト中はいつでも手動介入
  • 2〜5Kv / sの速度範囲でのステップアップ速度の可変制御

2.日付測定および表示機能

表示項目

①電源電圧、電流;

②出力電圧、電圧調整の流れ;

③HV側の電圧

④鉄心のすきま

⑤Q値;

⑥COSø値調和度;

⑦u→tカーブ

3.実状態と表示機能の自己チェック

  • それ自身の操作を表示することは、ユーザが監視するのを容易にすることです。 テスト中、PLCによって実行状況が自動的に監視され、障害が発生すると処理が停止します。

4.保護機能

  • 光ファイバ通信絶縁
  • フラッシュオーバー保護
  • 過電圧保護
  • HVサンプリングロストプロテクション
  • HV制限保護
  • 緊急ブレーキ保護

5.データ管理機能

  • システム内のデータベースはさまざまな履歴テストデータを保持できます。 柔軟で簡単な検索により、ユーザーは履歴データでテストオブジェクトのステータスを判断し、テストオブジェクトのファイルを作成できます。


V.一般的な技術データ:

  1. 共振回路のモード:可変インダクタンスによる直列共振
  2. システムモデル:オーダーメイド
  3. 入力電源:380±10%(単相)、50Hz / 60Hz
  4. 定格出力容量:オーダーメイド
  5. 定格出力電圧:オーダーメイド
  6. 定格出力電流:オーダーメイド
  7. 登録 周波数範囲:50 / 60Hz
  8. 出力共振電圧波形:純粋なサイン波
  9. 出力波形のTHD:≦1%
  10. 絶縁レベル:1.1倍以下、1分保持、通常
  11. デューティサイクル:定格電流動作条件下で180mints。
  12. 騒音レベル:65dB以下
  13. リアクター構造:鉄タンクタイプで油浸、調整可能なインダクタンス

VI。 機能の説明

  1. 原子炉の鉄心ギャップの遠隔制御と表示機能:ギャップセンサーは原子炉に設置されており、コンソール上の鉄心ギャップを直接読み取り操作をガイドします。 ギャップ制限スイッチとインジケータも取り付けられています。
  2. 耐量アップ時のオートステップダウン機能:耐タイミングはデジマチックタイマーを採用。 耐用時間が経過すると、システムは自動的にステップダウンします。
  3. ゼロポジションクローズ、ゼロスタートステップアップ機能:ゼロリミット機能付き。 電圧レギュレータがゼロ位置にない場合は、HV出力ボタンを閉じることができず、システムは確実にゼロからステップアップします。
  4. 過電流保護:システムは、過電流損傷に対する高い抗干渉、高速動作、保護試験対象の過電流リレーを使用しています。
  5. 過電圧とテスト対象のフラッシュオーバー保護機能:このシステムは、電子的な過電圧とフラッシュオーバー保護ボードを取り、過電圧とフラッシュオーバーに対してテスト対象を保護します。 それは速くて安定して信頼性があり、不安定性、大きな離散性および球ギャップ保護電圧の不便な調整を克服する。 過電圧保護の設定は直接、便利で正確な手動調整、デジタル表示です。 フラッシュオーバー保護は放電信号の立ち下がり遅延の事故分散をサンプリングし、それを基本信号と比較して決定します。 それは高精度であり、上昇遅延の偶然の変動による起こり得る間違いの動きを回避する。
  6. 試験データのリアルタイムモニタ機能:HV側の電圧、電流、LV側の電圧、電流をモニタでき、試験状態をより直接的に確認できます。
  7. 回路の共振とロック機能のデジタル表示は、それが共振と昇圧ではない場合に機能します。
  8. 力率でシステムの共振状態を直接表示できます。 システムが共振点にない場合は、閉じるボタンを押してステップアップする必要があります。 システムが共振するように調整されたら、閉じるボタンを放し、ステップアップ/ダウンボタンをクリックしてステップアップまたはステップダウンします。
  9. 非常停止:非常ブレーキスイッチ「ステップオン」。 テスト中に異常な状態が発生したら、このスイッチを踏むと、テスト担当者と機器の安全を守るために主電源が直ちに遮断されます。
