可変的な頻度共鳴は長いHV XLPEケーブルのためのAC高圧テストセットに抗します

可変的な頻度共鳴は長いHV XLPEケーブルのためのAC高圧テストセットに抗します

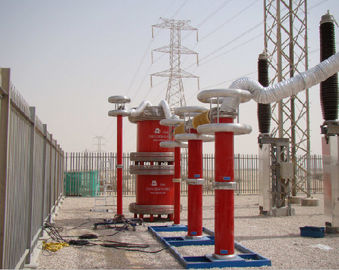

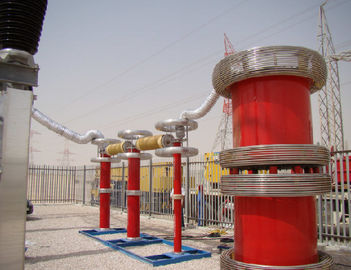

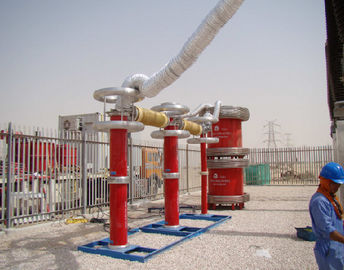

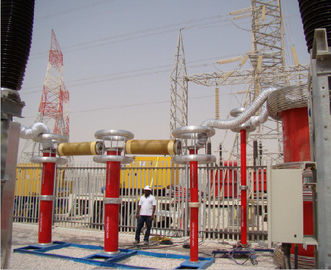

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable
Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable

大画像 :  可変的な頻度共鳴は長いHV XLPEケーブルのためのAC高圧テストセットに抗します ベストプライス

商品の詳細:
起源の場所: ウーハン、中国
ブランド名: Fanke High-voltage
証明: ISO9001
モデル番号: CHX-9000KVA / 150KV、300KV、450KV
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 75~90仕事日
支払条件: L / C、T / T
供給の能力: 10sets/3months
詳細製品概要
主義をテストして下さい: 可変的な頻度共振回路 使用法: AC抵抗電圧テスト
Max.Capacity: 9000kVA Max.Voltage: 150KV、300KV、450KV
頻度をテストして下さい: 20-300Hz 使用率: 60のミント
正確さをテストして下さい: より少しにより1.5% スペシャルのための: 長いHV XLPEのケーブルおよびGIのための現地テスト
テスト基準: IECの60060-1:2010;XLPEのためのIECの60840:2011そしてIECの62067:2011はケーブルで通信します
ハイライト:

AC高電圧テストセット、高電圧ケーブル識別子

,

high voltage cable identifier

長いHV XLPEケーブル用の可変周波数共振耐電圧テストセット

I.申し込み:


このテストセットモデルCHX-9000KVA / 150KV、300KV、450KVは、132kV〜400KVクラスの長距離XLPEケーブルオンサイトAC hpotテストおよび362KV以下のクラスGISオンサイトAC可変周波数共振回路技術テスト用に設計されています。 最高または最高の試験電圧はシリンダー試験反応器を通して150KV、300KV、450KVを超えない並列または直列接続であり、試験周波数は20-300Hzである。 デューティサイクルは60分以下です。

モジュール式テストリアクターを並列または直列で使用することで、テストセットモデルCHX-9000KVA / 150KV、300KV、450KVも、次のオンサイトACヒポットテストを実行できます。

1.1 U 0 = 87KV以下の長距離XLPEケーブルで150KVと60A以下

1.2 U 0 = 160KV 以下の 長距離XLPEケーブル 300KVと40A 以下

170KV以下のクラスGIS

1.3 U 0 = 230KV 以下の長距離XLPEケーブルの場合、450KVと20A 以下。

362KV以下クラスGIS

今まで、これらの設計されたテストセットは、直列または並列接続のテストリアクタと各セット内の構成の数によって、さまざまなHVまたはUHV耐圧試験アプリケーションに応じてさまざまな直列化モデルを形成できます。 。


II。 メインコンポーネント

SN コンポーネント名 タイプと仕様 数量 各重量 各次元
1 可変周波数電源 FKVF-300kW / 380V ワンピース 280kgs 750×700×1200mm
2 励磁トランス CQSB(J) - 300kVA ワンピース 3000kgs 950×850×900mm
3 HV共鳴試験リアクター CHX(kf)-3000kVA / 150kV 3個 4500kgs D1200×H1250mm
4 容量デバイダ TRF-450kV / 1000pF 1セット 275kgs D250×H2850mm
5 特別テスト付属品 1セット

注:1.負荷容量が小さい場合は、テストを実行するときやテスト周波数を制御するためにアナログ負荷が必要なときは、オプションにすることができます。

2.テストリアクトルは異なったテストされた目的範囲または必要とされる顧客に従って各部分定格電圧のために130KV、150KV、155KV、200KV、250KV、300KV、350KV、400KVであるために生産されることができます。 最大 各HVリアクトルの定格電流は、1〜5A、10A、15A、20A、25A、30Aとすることができる。

III。 テスト図の数字:
ポータブル可変周波数共振耐電圧テストセット

VF:試験回路内の制御および測定部分である可変周波数電源。

T:HV試験リアクトルに励磁電圧を供給する励磁トランス
L:LC回路内の共振インダクタンスで試験電圧を発生する試験リアクタ

Cx:テスト済み機器

MOA1:避雷器は励磁トランスの保護部品です
C1、C2:HV電圧測定部である分圧器(C1は高電圧アーム、C2は低電圧アーム)


IV。 一般的な技術データ:

  1. システム試験モード:可変周波数の直列共振
  2. システムモデル:CHX-9000KVA / 150KV、300KV、450KV
  3. 入力電源:380±10%(三相)、50Hz / 60Hz
  4. HVテストリアクトル数:3個
  5. 定格出力容量:9000kVA
  6. 定格出力電圧:150KV、300KV、450KV
  7. 最高テスト電圧: 150KV、300KV、450KV以下
  8. 定格出力電流:20A /シングルピースまたはシリーズ;並列で60A
  9. 登録 周波数範囲:20Hz〜300Hz
  10. 出力共振電圧波形:サイン波
  11. 出力波形のTHD:≦1%
  12. 絶縁レベル:1.1倍以下、1分保持、通常
  13. デューティサイクル:定格電流動作条件下で60分。
  14. テストセット自体の品質係数:Q≥60
  15. 温度上昇:定格電流60分で65K未満。
  16. 騒音レベル:70B以下
  17. 反応器構造:油浸タイプ、エポキシチューブシリンダータイプ


V.主な計測および制御ソフトウェアパネル

ポータブル可変周波数共振耐電圧テストセット
注:この図はVF電源の制御・測定ソフトウェアからテストパラメータ設定ステップの表示パネルです


VI。アクセサリー

  • 収納アクセサリー用アクセサリーボックス
  • 電源入力ケーブル
  • 電源出力ケーブル
  • エキサイティングなトランスの出力ケーブル
  • システムアースケーブル
  • 原子炉のパラレルケーブル
  • HV測定ケーブル(分圧器の信号出力ケーブル)
  • HV出力ケーブル(分割するリアクトル、試験対象への分割)
  • デバイダ用支持台
  • 試験反応器用コロナリング
  • 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。


VII。 他の典型的なモデル

1 132KVクラスXLPEケーブルの現場耐電圧試験用オプションモデル

モデル 定格電圧 定格出力電流 定格出力容量 最大アプリケーション
CHX-775KVA / 155KV 155KV 5A 775KVA 132kVケーブル≦1km
CHX-1550KVA / 155KV 155KV 10A 1550KVA 132kVケーブル≦2km
CHX-2325KVA / 155KV 155KV 15A 2325KVA 132kVケーブル≦3km
CHX-3100KVA / 155KV 155KV 20A 3100KVA 132kVケーブル≦4km
CHX-3875KVA / 155KV 155KV 25A 3875KVA 132kVケーブル≦5km
CHX-7750KVA / 155KV 155KV 50A 7750KVA 132kVケーブル≦10km
CHX-12400KVA / 155KV 155KV 80A 12400KVA 132kVケーブル≦16km
CHX-15500KVA / 155KV 155KV 100A 15500KVA 132kVケーブル≦20km
特別な条件は順序によって作ることができます

注:テスト済みケーブル電圧クラス≦132kV、0.25uF / km

2 230KVクラスXLPEケーブルオンサイト耐電圧試験用 オプションモデル

モデル 定格電圧 定格出力電流 定格出力容量 最大アプリケーション
CHX-2020KVA / 255KV 255KV 8A 2020KVA 220〜230kVケーブル≦1km
CHX-4080KVA / 255KV 255KV 16A 4080KVA 220〜230kVケーブル≦2km
CHX-6120KVA / 255KV 255KV 24A 6120KVA 220〜230kVケーブル≦3km
CHX - 8160KVA / 255KV 255KV 32A 8160KVA 220〜230kVケーブル≦4km
CHX - 10200KVA / 255KV 255KV 40A 10200KVA 220〜230kVケーブル≦5km
CHX - 20400KVA / 255KV 255KV 80A 20400KVA 220〜230kVケーブル≦10km
CHX - 25500KVA / 255KV 255KV 100A 25500KVA 220〜275kVケーブル≦12.5km
特別な条件は順序によって作ることができます

注:テスト済みケーブル電圧クラス≦230kV、0.25uF / km

3 330KVクラスXLPEケーブルの現場耐電圧試験用 オプションモデル

モデル 定格電圧 定格出力電流 定格出力容量 最大アプリケーション
CHX-3500KVA / 350KV 350KV 10A 3500KVA 330kVケーブル≦1km
CHX-7000KVA / 350KV 350KV 20A 7000KVA 330kVケーブル≦2km
CHX-10500KVA / 350KV 350KV 30A 10500KVA 330kVケーブル≦3km
CHX-14000KVA / 350KV 350KV 40A 14000KVA 330kVケーブル≦4km
CHX-21000KVA / 350KV 350KV 60A 21000KVA 330kVケーブル≦5km
CHX-28000KVA / 350KV 350KV 80A 28000KVA 330kVケーブル≦10km
特別な条件は順序によって作ることができます

注:テスト済みケーブル電圧クラス≦330kV、0.25uF / km

4 長いXLPEケーブルのオンサイト耐電圧試験用の オプションのその他のモデル

モデル 定格電圧 定格出力電流 定格出力容量

応用

(20Hzから起動)

CHX-2600KVA / 130KV 130KV 10A、20A 1300KVA U 0 = 64KV以下のケーブル用
CHX-3000KVA / 150KV 150KV 10A、20A 3000KVA U 0 = 87KV以下のケーブル
CHX-10000KVA / 250KV 250KV 20A、40A 10000KVA U 0 = 127KV以下のケーブル用
CHX-20000KVA / 250KV 250KV 20A、80A 20000KVA U 0 = 127KV以下のケーブル用
CHX-21000KVA / 350KV 350KV 20A、60A 21000KVA U 0 = 230KV以下のケーブル用
CHX-42000KVA / 350KV 350KV 20A、80A 42000KVA U 0 = 230KV以下のケーブル用
特別な条件は順序によって作ることができます

注:XLPEケーブルテスト電圧は1.7U 0と見なしています

5オプションモデルf または HVまたはEHVクラスのケーブルおよびGIS オンサイトACヒポットテスト

モーデル 定格電圧 定格出力電流 定格出力容量

応用

(20Hzから起動)

CHX-2600KVA / 130KV、260KV 130KV、260KV 20A @ 130KV 2600KVA

U 0 = 64KVケーブル用

72.5KVクラスGIS用

10A @ 260KV

U 0 = 127KVケーブル用

145KVクラスGIS用

CHX-9000KVA / 150KV、300KV 150KV、300KV 60A @ 150KV 9000KVA

U 0 = 87KVケーブル用

72.5KVクラスGIS用

30A @ 300KV

U 0 = 160KVケーブル用

170KVクラスGIS用

CHX-10000KVA / 250KV、500KV 250KV、500KV 40A @ 250KV 10000KVA

U 0 = 127KVケーブル用

145KVクラスGIS用

20A @ 500KV

U 0 = 290KVケーブル用

362KVクラスGIS用

CHX-20000KVA / 250KV、500KV 250KV、500KV 80A @ 250KV 20000KVA

U 0 = 127KVケーブル用

145KVクラスGIS用

40A @ 500KV

U 0 = 290KVケーブル用

362KVクラスGIS用

CHX-21000KVA / 350KV、700KV 350KV、700KV 60A @ 350KV 21000KVA

U 0 = 190KVケーブル用

170KVクラスGIS用

30A @ 700KV

U 0 = 290KVケーブル用

550KVクラスGIS用

特別な条件は順序によって作ることができます

VIII。 XLPEケーブルに関するIEC 60840:2011およびIEC 62067:2011の現場試験規格表

IX。 HV GIS用のIEC 62271-203:2011に準拠したオンサイト絶縁試験規格表
