超低周波の高圧ケーブルの試験装置、Vlfケーブルの試験装置
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| テスト主義:: | ミリアメートル波 | 使用法: | AC抵抗電圧テスト |
|---|---|---|---|
| テスト チャート: | ケーブルおよび発電機の下の35KVおよび | コンポーネント: | コントローラー、HVのブスター、補償のコンデンサーの負荷 |
| 頻度をテストして下さい: | 0.1Hz、0.05Hz、0.02Hz | Max.Testの電圧: | 0~ 80KV |
| 精度: | ± （フル・スケールの+0.5 KVの3%） | 最高。働くこと: | 60mints |
| ハイライト: | 地下ケーブル探知機、高電圧ケーブル識別子,high voltage cable identifier |
||
超低周波高圧ケーブル試験装置、受入試験装置、VLFケーブルテスタ
I.アプリケーション：
モデルVLF-80KV / 0.1Hzは 、発電機用 または 35KV以下のXLPE電源ケーブル用の 超低周波技術による現場での耐電圧試験 を実行するように設計されています。非常に小さなテスト電源容量（理論的には約1/500）が必要です。 そのサイズと重量も大幅に減少します。 特に監視の出現は、表面コロナ、放電などの発電機絶縁異常現象を発見することができます。

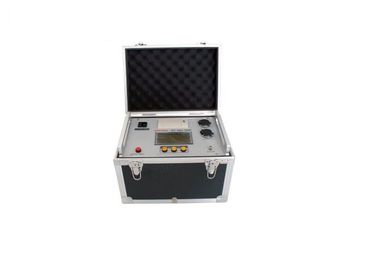

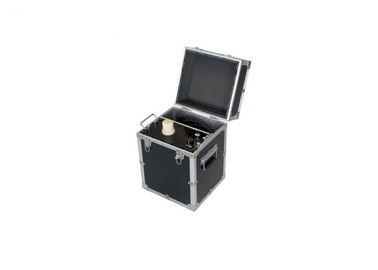

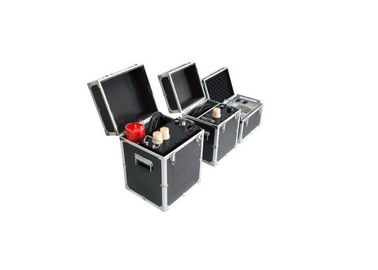

テストセットはコントロールボックス、2つのHVブースター、補償コンデンサと放電ロッドで構成されています。電子周波数変換とマイクロプロセッサ制御技術に基づいて、それは優れた性能を持っています。
無負荷で昇圧すること、または抵抗負荷で接続することは禁止されています。 試験片の静電容量が0.05μF未満の場合、テストセットの出力波形は悪くなります。 より良い性能のためには、オプションのコンデンサが接続に必要です。
今まで、設計されたテストセットはまた各セットの構成のHVのブースター数によって異なった抗力テスト適用に従って多くの異なった逐次化されたモデルを形作ります。

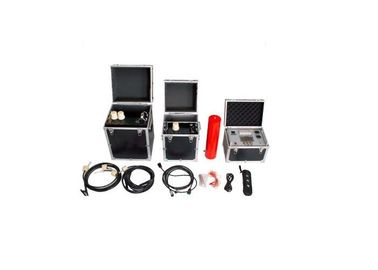

II。 このモデルの供給リスト：
| Sn | 説明 | 量 | |
| 1 | VLF計測制御ユニット | 1 | 単位 |
2 | 50KV HVブースター | 1 | 単位 |
| 30KV HVブースター | 1 | 単位 | |
| 3 | 放電ロッド | 1 | 単位 |
| 4 | 負荷コンデンサ、0.04µF | 1 | 単位 |
| 5 | HVテスト/接続ケーブル | 1 | セット |
| 6 | アースケーブル | 1 | 単位 |
| 7 | 20Aヒューズ | 5 | 単位 |
| 8 | 印刷用紙 | 2 | 単位 |
| 9 | マニュアル | 1 | 単位 |
| 10年 | 工場試験レポート | 1 | 単位 |
III。 製品の特徴
- 電子周波数変換
- マイクロプロセッサ制御
- 2つのHVブースター、直列90KV出力。 または1つのための40KV / 50KV
- 大型液晶ディスプレイ
- 正弦波出力
- 過電圧保護、動作時間は20ミリ秒未満
- 入力側と出力側の両方に対する過電流保護、動作時間は20ms未満
- 出力電流/電圧波形は高電圧側で直接サンプリングされます
- 内部のHV電流制限抵抗器
- マイクロプリンター内部
- 閉ループ負帰還設計なので、出力電圧はテスト中に容量性電流の影響を受けません
VI。 オプションモデルとテスト範囲：
| モデル | ピーク電圧 | 測定範囲 | 重量 | テスト対象範囲 |
| VLF-30 | 30KV | 0.1Hz、≦1.1μF | コントローラー：4kg ブースター：25キロ サイズ：L * W * H 323 * 174 * 323 | 10KV以下の電圧 ケーブル、発電機 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-50 | 50KV | 0.1Hz、≦1.1μF | コントローラー：6kg ブースター：45キロ サイズ：L * W * H 357 * 210 * 365 | 15.75KV以下の電圧 ケーブル、発電機 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-60 | 60KV | 0.1Hz、≦1.1μF | コントローラー：6kg ブースター：50キロ サイズ：L * W * H 357×220×370 | 18KV以下の電圧 ケーブル、発電機 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-80 | 80KV | 0.1Hz、≦1.1μF | コントローラー：8kg ブースター：90キロ サイズ：L * W * H 357 * 240 * 390 | 35KV以下の電圧 ケーブル、発電機 |
V.テスト接続図
1. 80KVテスト電圧の下のXLPEケーブルのため
2. 50KVテスト電圧の下の発電機固定子のため
テストモデルの選択
1.ケーブルテスト用
試験ピーク電圧式：Ｕｍａｘ ＝ ３Ｕ ０ 、
Ｕ 0 ＝ ケーブルの単相定格電圧
テスト時間：60分
2.発電機の固定子のため
Ｕ テスト ＝ 1.414×βKU0、
U test ---- 0.1Hzピークテスト電圧（kV）。
β------- 0.1Hzと50Hzの電圧等価係数、通常1.2を取ります。
K ------通常は1.3から1.5、一般には1.5です。
Uo -----発電機の固定子巻線の定格電圧（kV）;
