400KVA遮断器テストセットPDフリーパワー周波数電圧耐性システム

III。 該当するオブジェクト

• 変圧器、GIS、相互インダクタ、スイッチ、ブッシング、アレスタ、ケーブルなどの、HV電気工学および装置の部分放電およびAC耐電圧試験。
• 絶縁材の電源AC耐電圧

IV。 技術的な特徴

• 5pC以内の大きさを保証することができる、完全な設置の小さな規模（特別な場合を除く）
• エポキシ樹脂流し込みシェル、ガラス繊維畳み込み非コロナ高電圧絶縁外筒
• 完全な機器の低インピーダンス、過電圧の完全な機能、過電流、信頼性のあるアーク保護
• グレーディングシールド、アルミ成型、滑らかな表面、軽量、取り付けに便利な専用金型

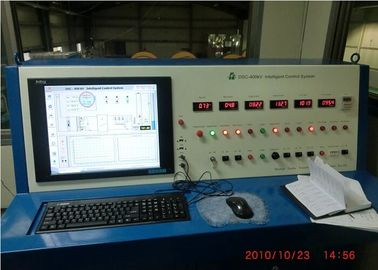

• 大容量のHV試験装置は、はるかに高いインテリジェンスを保証するために、電力周波数インテリジェント測定および制御システムを採用しています。
• 制御と保護の自動化
• サンプリングと光通信を使用して、高電圧と低電圧の制御ループを完全に分離します。
• テスト処理では、自己検査とリアルタイムステータスの表示が可能です。
• データとレポートの完璧な管理機能
• HV U / T、I / Tテスト曲線を記録して描画できること

V.テスト接続図（例：モデルCQSB-400KVA / 400KV）：

VI。 利点

1. 50Hzまたは60Hzの純電力周波数試験、出力電圧歪み（THD）は非常に小さいです。
2. 低い部分放電測定要件を満たす
3. テストホール内のスペースを節約するためのモジュール構造
4. 低インピーダンス、広い応用範囲
5. コンピューター制御測定システムで操作が簡単
6. 人員と設備の安全を確保するための完全な保護回路
7. サージおよび過渡保護に敏感な電子部品
8. 負荷が電圧下で変化する場合（コロナ、湿式および汚染試験）または負荷が誘導性である場合（誘導電圧変圧器）でも安定した電圧を必要とする試験に特に適しています。

VII。 一般的な技術データ：

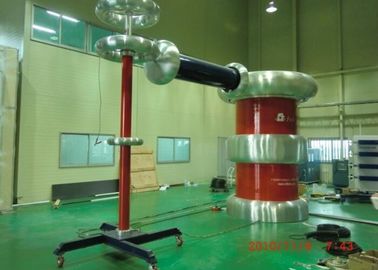

1. システム試験のモード：シリンダー型変圧器を備えたPDフリーAC耐電圧試験システム
2. システムモデル：CQSB-400KVA / 400KV
3. 入力電源：380±10％（単相）、50Hz / 60Hz
4. 定格出力容量：400kVA
5. 定格出力電圧：400KV
6. 最大試験電圧：400KV以下
7. 定格出力電流：1.0A
8. 登録 周波数範囲：50 / 60Hz
9. 出力電圧波形：純粋なサイン波
10. 温度上昇：定格電流60分で65K未満。
11. 騒音レベル：65dB以下
12. 構造：設計されたシリンダータイプで油浸

VIII。 その他のオプション部品

1. 電源ノイズフィルタ
2. トリプルとファイブフィルター
3. 補償リアクトル
4. 過電圧電子高速保護デバイス
5. SF6標準コンデンサ・
6. 部分放電検出器

IX。 他の典型的なモデル

1.シングルトランスタイプ ：

2.積み重ね可能なシリンダー変圧器のタイプ：
