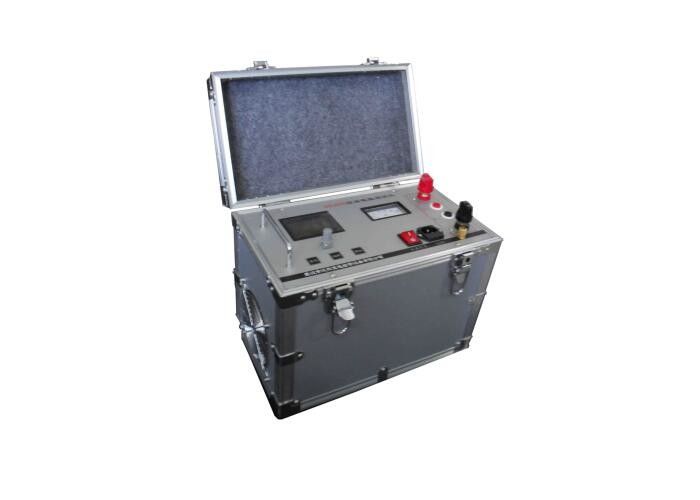

遮断器の接触抵抗のテスター、スイッチループ抵抗のテスター、200Aテスト電流

I.製品の説明とテスターを使用する必要性

遮断器の導電回路（以下、スイッチと略記する）の導電性能は、スイッチの安全動作に重要な機能を果たす。 導電性能は、導電回路の抵抗によって反映され得る。 したがって、測定回路の抵抗を測定することがIEC規格および製造元によって指定されており、スイッチの回路抵抗には異なる種類の明確な指標が指定されています。 二重腕の電気橋は一般に過去に適用されます。 電気ブリッジの電圧と電流は非常に小さいため、スイッチの可動接点と静的接点の間に不純物がある場合や表面酸化などがある場合にテストデータの分布が大きくなります。同時。 また、GB50150-91およびDL / T 596-1996には、「DC加圧方式を適用する」および「電流は100 Aを下回らない」と規定されています。 この機器は、仕様の要件に適合するように、Fanke社製の接触抵抗、各種電気機器およびスイッチの回路抵抗、ケーブルおよびワイヤの接触抵抗、溶接シームを測定するために広く使用されています。 そのため、KDC-200A接触抵抗試験機を上記の測定に使用します。

II。 特徴

• テスト電流は素晴らしいです、それは完全に接触抵抗のテストに関する関連する国内標準の要件に従っています。
• 出力電圧が高く、測定範囲が広く、100mΩに達することがあります。
• 試験電流は200Aスイッチングタイプの定電流電源から高精度で供給されます。人工的な調整を行う必要はなく、試験は迅速かつ正確です。
• 4端子配線方式を採用しており、試験配線抵抗が試験結果に与える影響を効果的に排除します。
• 試験速度は速く、データは約3秒以内に表示されます。
• それは長期にわたって継続的に動作することができます、それは過熱保護回路が装備されている、機器は信頼性と安定性です。
• 操作が簡単で、重量が軽いため、現場での操作に適しています。

III。 技術パラメータ

1.テスト電流：50A、100A、200A（100Aタイプ、200Aシフトなし）

測定範囲：５０Ａシフト０〜１００ｍΩ

100Aシフト0〜50mΩ

200Aシフト0〜20mΩ

3.最小分解能：0.01μΩ

4.精度：0.5％±0.2μΩ

5.出力電圧：DC 10V

6.働く方法：100Aおよび50A連続的な、1分の200A

7.電源：AC220V±10％50Hz

8.消費電力：≤2000W

9.使用温度：-20℃〜40℃

10.相対湿度：≦80％、結露なきこと

11.重量：8.5kg

12.容積：360mm×235mm×270mm

IV。 楽器の完成度
