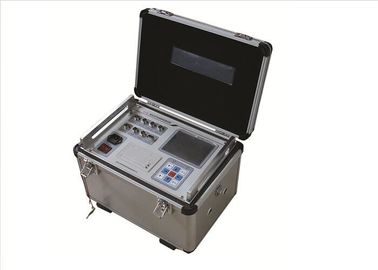

高圧スイッチ遮断器の検光子、動的遮断器のテスター

高圧スイッチ機械特性試験機、遮断器アナライザ、動特性試験

I.製品の説明と用途

FKGCシリーズ高電圧スイッチ特性試験装置は、機械的動特性の試験と測定に使用できます。 真空、SF 6、より少ないオイル、より多くのオイルタイプの電力システムの高圧スイッチなどのパラメータ。安定した測定データ、簡単な配線、そして簡単な操作のための高圧スイッチの修理とテストのための最も便利なツールです。 500kV級以下の発電所で実験を実施する。

II。 特徴

1. 装置は、破断のオンまたはオフのブレーカ状態を自動的に識別することができ、それに応じて手がかりを持って動作する。
2. 独立割れ目6は割れ目の接続状態をテストおよび表示できるので、ユーザーが配線を確認するのに便利です。
3. 装置は50セットのテスト結果を保存できます。
4. その大画面（320×240）LCDディスプレイは日光の当たった黒い画面または反射しない高度なグレースクリーンです。 その上、写真やキャラクターのメニュー操作の手がかりを持つそのメニューインタフェースはかなり個人的で操作が簡単です。
5. 装置は波形および測定されたデータを同時に表示することを可能にする強力な写実的な分析機能を備えています。 したがって、テストプロセスはより自明です。
6. 装置は遅れおよび保護機能を含んでいます、それは遮断器が作動した後自動的にコイル電圧を遮断することを可能にします。 したがって、回路遮断器と試験機器は十分に保護されています。
7. 装置は電気および手動スイッチテストを行うのに使用することができます。
8. 装置は低電圧および高電圧の実験で使用することができ自動的に最低電圧か閉鎖電圧を捜します。
9. 開閉、開閉、開閉のパラメータ測定のための再閉路実験に使用できます。
10. 真空コンタクタ（シングルコイル）のパラメータ測定

III。 技術パラメータ

1.時間測定：

1）6つのチャネルか任意12チャネル

2）テスト項目カバー：固有の開始（終了）時間

開業期間の違い

開業と閉業の間の異なる期間

閉じている（開く）バウンス時間（バウンス時間）

3）測定範囲：0.01ms〜10000ms

4）正確さ：1ms〜100ms以内に0.1％±2デジタル

100msにわたって0.5％±2デジタル

スピード測定

1）試験項目カバー：開閉速度

設計期間中の平均速度（距離または角度範囲）

速度測定範囲：1mmセンサー0.01〜25.00m / s、

2）試験精度：0.1mmセンサー0.001〜2.50m / s

0.5°角度センサ0.01〜25.00m / s

ユニバーサルセンサー0.01〜10.00m / s

3.距離測定：可動接点移動量（トラベル）

• コンタクトトラベル（コンタクトセパレーション）
• 行き過ぎた走行やキックバック（ストローク超過）

4.センサー測定範囲：

• 直線変位センサ50mm、分解能0.1mm、距離0.1〜50mm
• 直線変位センサ300mm、分解能0.1mm、距離10〜300mm（オプション）
• 直線変位センサ500mm、分解能1mm、距離10〜500mm（オプション）
• 360ラインセンサー：360、解像度：0.5、距離1mm〜1000mm

5.電流測定：開（閉）コイルの最大値

6.表示画面：320×240液晶ディスプレイ、コントラスト調整可能

7.データ保存：100セットの測定データ

8.プリンター：高速サーマルプリンター

装置の電源：AC / DC 220V±10％； 50Hz±2％

10. DC電源：出力電圧：c

11.ホスト容量：360×250×140mm

12.動作環境：-10℃〜+ 50℃

相対湿度：≦90％
