鉄タンク タイプ高圧ケーブルの試験装置の可変的なインダクタンス共鳴テスト
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 主義をテストして下さい: | 可変的な頻度または変数インダクタンス共振回路 | 使用法: | 共鳴試験制度のHVのブスター |
|---|---|---|---|
| Max.Capacity: | 25A/pieceかOEM | Max.Voltage: | 400KV/pieceかOEM |
| 頻度をテストして下さい: | 20-300Hzか50Hz | 使用率: | 60のミントかOEM |
| 正確さをテストして下さい: | より少しにより1.5% | スペシャルのための: | 長いHV XLPEのケーブルおよびGIのための現地テスト |
| テスト基準: | IECの60060-1:2010;XLPEのためのIECの60840:2011そしてIECの62067:2011はケーブルで通信します | ||
| ハイライト: | AC高圧テスト セット,地下ケーブルの探知器 |
||

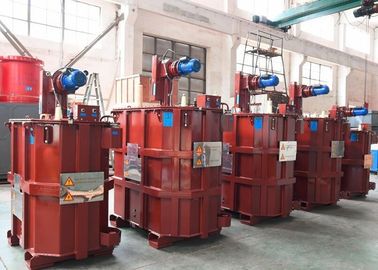

鉄タンク型高圧試験リアクタ、可変インダクタンス共振試験装置、ケーブル試験
I.アプリケーション：

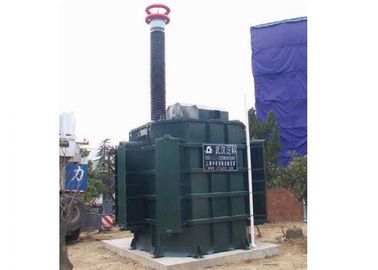

CHX（L、TX）シリーズ大容量＆鉄タンク型誘導調節共鳴試験システムは、主にAC耐電圧または工場出荷時のAC耐電圧試験のHV XLPEケーブルまたは110KV〜500KVクラスのその他の電力機器に使用されます。 Fankeのこの製品は中国武漢高電圧研究所のState Grid Corporationが購読しています（上の写真のとおり）。 仕様は350KV、35Aです。 超高圧ケーブルの長期耐電圧試験（EHV XLPEのタイプ試験）に使用されます。
注：可変周波数共振を備えた鉄タンク型高電圧試験用原子炉も注文により製造可能です。

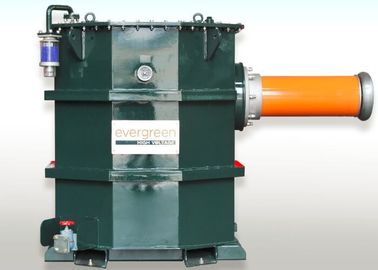

試験用原子炉の高出力ブッシングは水平面になるように設計することができる。
II。 該当するオブジェクト
- 110KV〜500KVの高電圧電源ケーブルの現場AC耐電圧および工場AC耐電圧試験
III。 主な機能
- 鉄箱型の構造、良好な放熱性、長時間運転が可能です。
- 入力電源コンデンサは出力の1 / Qです。
- 従来の電力周波数試験用変圧器の重量の1/5〜10
- テスターの故障時に過渡過電圧がない
- 広い適用範囲、アプリケーションの優れた柔軟性、の広いコンデンサ範囲
- テスター。
- 試験対象物を破壊すると、共振状態が損なわれ、短絡電流が自動的に最小値まで減少し、故障点を過ぎても短絡電流がほとんど流れなくなります。
- インテリジェントな計測制御システムを搭載し、長期間
- インテリジェントかつ自動的に検出し、職員を除外します。
- 特別なテスト車両を搭載し装備する車両として設計することができます。
IV。 一般的な技術データ：
- システムテストのモード：可変周波数または可変インダクタンスによる直列共振
- HVテストリアクトル数：OEM
- 定格出力容量：OEM
- 定格出力電圧：最大 400KV /個
- 定格出力電流：最大25A /個
- 登録 周波数範囲：20Hz〜300Hz
- 出力共振電圧波形：サイン波
- 絶縁レベル：1.1倍以下、1分保持、通常
- デューティサイクル：定格電流条件下でのOEMまたは60分。
- テストセット自体の品質係数：Q≥60
- 温度上昇：定格電流60分で65K未満。
- 騒音レベル：70B以下
- 反応器構造：油浸タイプ、エポキシチューブシリンダータイプ
注：特別な要件は順序によって作ることができます
