可変周波数AC共鳴テストシステム、UHV変電所またはGISのための高圧テストセット

可変周波数AC共鳴テストシステム、UHV変電所またはGISのための高圧テストセット

Variable Frequency AC Resonant Test System , High Voltage Test Set For UHV Substation Or GIS
Variable Frequency AC Resonant Test System , High Voltage Test Set For UHV Substation Or GIS

大画像 :  可変周波数AC共鳴テストシステム、UHV変電所またはGISのための高圧テストセット ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke
証明: ISO9001
モデル番号: CHX-4800KVA/200KV、400KV、600KV、800KV
お支払配送条件:
最小注文数量: つの設定
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 45~60仕事日
支払条件: L / C、T / T
供給の能力: 5セット/2months
詳細製品概要
主義をテストして下さい: 可変的な頻度共振回路 使用法: 現地AC抵抗電圧テスト
設計特微:: Highedの電圧モジュラー テスト リアクター、より高いQの価値出力、多数の試験範囲 部品:: V/Fの動力源、刺激変圧器、より軽いモジュラー テスト リアクターおよび分圧回路
テスト頻度:: 30-300HZ 使用率: 15mintsか60のミント
正確さをテストして下さい: より少しにより1.5% 出力波形: よい正弦波
スペシャルのための: UHVのGIのための現地テスト、GIL、CT、PT テスト標準:: IEC60060-1:2010年;GIのためのIECの62271-203:2011
ハイライト:

高電圧共振テストシステム、共振テストセット

,

resonant test set

可変周波数共振耐電圧テストセット、UHV変電所またはGIS用の高電圧テストセット

I.アプリケーション:


この一連のテストシステムは主に大きいコンデンサーおよび高電圧の一次機器のAC耐電圧テストを目指しますそして種類の容量装置の分野AC耐電圧テストをまた満たすことができます。 高電圧試験リアクタは、高電圧変圧器、GIS、SF6ブレーカ、相互誘導およびブッシングの耐電圧の要件を満たすだけでなく、長距離XLPEケーブルの耐電圧の要件も満たす、所望の電圧であるための広範な試験の適合性を有する。電源システムのオーバーホールや電力技術者の建設用ユニットの試験装置に耐えます。

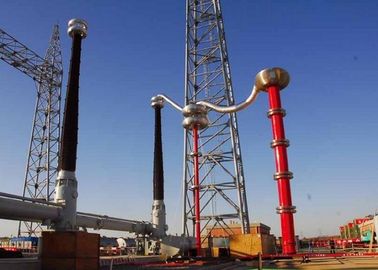

上の映像は山西Jindongnan変電所のテスト分野の5000KVA / 1000KVの可変的なシリーズ共鳴テストシステムのためです、HVをテストします
国内1000KV級UHVラインのGIS。

該当するオブジェクト
- 110KV、220KV、500KVクラスの長距離XLPEケーブル
- HV GISまたはGIL、HVカップリングコンデンサ、1000KVクラス以下のコンデンサ電圧トランス
- 組み立て用コンデンサ(45〜65Hzの試験周波数公約)

II。 主なコンポーネント:(例えば4000KVA / 1000KVテストシステム)

SN コンポーネント名 タイプと仕様 数量 各重量 各次元
1 可変周波数パワー FKVF-200kW / 380V ワンピース 180kgs 750×700×1000mm
2 励磁トランス CQSB(J) - 200kVA ワンピース 1800kgs 650×650×800mm
3 HV共鳴試験リアクター CHX(kf)-800kVA / 200kV 5ピース 2800kgs D1200×H1250mm
4 容量デバイダ TRF-1000kV / 1000pF 1セット 550kgs D350×H7600mm
5 特別テスト付属品 1セット

注:1.負荷容量が小さい場合は、テストを実行するときやテスト周波数を制御するためにアナログ負荷が必要なときは、オプションにすることができます。

2.テストリアクトルは異なるテスト対象範囲または顧客の要求に応じて各ピース定格電圧に対して150KV、200KV、250KV、300KV、350KV、400KVになるように製造できます。 最大 各連系リアクトルの定格電流は、この直列化されたセットでは1〜15Aのオプションです

3.高周波減衰インダクタンスは、高周波高調波を抑制し、EHVまたはUHVテストセットで特別な、テスト対象物のフラッシュオーバーから生じる過電圧に抵抗するためにオプションにすることができます。

III。 テストの原則:
ポータブル可変周波数共振耐電圧テストセット

VF:可変周波数電源T:励磁トランス
L:試験炉Cx:試験済み機器MOA1:避雷器
C1、C2:分圧器(C1は高電圧アーム、C2は低電圧アーム)


IV。 一般的な技術データ:

  1. システム試験モード:可変周波数の直列共振
  2. システムモデル:CHX-4000KVA / 200KV、400KV、600KV、800KV、1000KV
  3. 入力電源:380±10%(三相)、50Hz / 60Hz
  4. HV試験リアクトル数:4個
  5. 定格出力容量:4000kVA
  6. 定格出力電圧:200KV、400KV、600KV、800KV、1000KV
  7. 最高テスト電圧: 200KV、400KV、600KV、800KV、1000KV以下
  8. 定格出力電流:4A /シングルピースまたはシリーズ;並列で16Aまたは20A
  9. 登録 周波数範囲:20Hz〜300Hz
  10. 出力共振電圧波形:サイン波
  11. 出力波形のTHD:≦1%
  12. 絶縁レベル:1.1倍以下、1分保持、通常
  13. デューティサイクル:定格電流動作条件下で60分オプション。
  14. テストセット自体の品質係数:Q≥60
  15. 温度上昇:定格電流の下で​​デューティサイクルなしで動作する65K未満。
  16. 騒音レベル:70B以下
  17. 反応器構造:油浸タイプ、エポキシチューブシリンダータイプ


V.技術的特徴および利点

  • 反応器の直並列接続が可能なモジュール設計、幅広い用途。
  • 動作周波数範囲:20-300Hz
  • 高品質係数値:Q≧100(f = 20Hzのとき)大きな熱容量、低い温度上昇、長い
  • パフォーマンス期間の継続
  • 従来の試験変圧器よりも小型軽量の現場試験に便利です。
  • 出力電圧波形は正弦波、波形偏差係数は1%以下
  • この装置は特別なテスト車および容器と一緒に供給することができます
  • オプションのPDフリー設計。

VI。 以下のようなメイン測定および制御ソフトウェアパネル


ポータブル可変周波数共振耐電圧テストセット


VII。アクセサリー

  • 収納アクセサリー用アクセサリーボックス
  • 電源入力ケーブル
  • 電源出力ケーブル
  • エキサイティングなトランスの出力ケーブル
  • システムアースケーブル
  • 原子炉のパラレルケーブル
  • HV測定ケーブル(分圧器の信号出力ケーブル)
  • HV出力ケーブル(分割するリアクトル、試験対象への分割)
  • デバイダ用支持台
  • 試験反応器用コロナリング
  • 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。


VIII。 他の典型的なモデル

1 123KV〜300KVクラスGISオンサイトACヒポットテスト用

モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hzから起動)

CHX-400KVA / 200KV、400KV 200KV * 2 2A @ 200KV 400KVA 123KV以下のクラスGIS用
1A @ 400KV 300KV以下のクラスGIS
CHX-800KVA / 200KV、400KV 200KV * 2 4A @ 200KV 800KVA 123KV以下のクラスGIS用
2A @ 400KV 300KV以下のクラスGIS
CHX-1000KVA / 200KV、400KV 200KV * 2 5A @ 200KV 1000KVA 123KV以下のクラスGIS用
2.5A@400KV 300KV以下のクラスGIS
CHX-2000KVA / 200KV、400KV 200KV * 2 10A @ 200KV 2000KVA 123KV以下のクラスGIS用
5A @ 400KV 300KV以下のクラスGIS
特別な条件は順序によって作ることができます

2 145KV〜362KVクラスGISオンサイトACヒポットテスト用

モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hzから起動)

CHX-500KVA / 250KV、500KV 250KV * 2 2A @ 250KV 500KVA 145KV以下のクラスGIS用
1A @ 500KV 362KV以下のクラスGIS用
CHX-1000KVA / 250KV、500KV 250KV * 2 4A @ 250KV 1000KVA 145KV以下のクラスGIS用
2A @ 500KV 362KV以下のクラスGIS用
CHX-2000KVA / 250KV、500KV 250KV * 2 8A @ 250KV 2000KVA 145KV以下のクラスGIS用
4A @ 500KV 362KV以下のクラスGIS用
CHX-3000KVA / 250KV、500KV 250KV * 2 12A @ 250KV 3000KVA 145KV以下のクラスGIS用
6A @ 500KV 362KV以下のクラスGIS用
特別な条件は順序によって作ることができます


3 170KV〜550KVクラスGISオンサイトACヒポットテスト用

モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hzから起動)

CHX-1200KVA / 300KV、600KV 300KV * 2 4A @ 300KV 1200KVA 170KV以下のクラスGIS
2A @ 600KV 550KV以下のクラスGIS
CHX-1800KVA / 300KV、600KV 300KV * 2 6A @ 300KV 1800KVA 170KV以下のクラスGIS
3A @ 600KV 550KV以下のクラスGIS
CHX-2400KVA / 300KV、600KV 300KV * 2 8A @ 300KV 2400KVA 170KV以下のクラスGIS
4A @ 600KV 550KV以下のクラスGIS
CHX-3600KVA / 300KV、600KV 300KV * 2 12A @ 300KV 3600KVA 170KV以下のクラスGIS
6A @ 600KV 550KV以下のクラスGIS
CHX-4800KVA / 300KV、600KV 300KV * 2 16A @ 300KV 4800KVA 170KV以下のクラスGIS
8A @ 600KV 550KV以下のクラスGIS
特別な条件は順序によって作ることができます


4 123KV〜800KVクラスGISオンサイトACヒポットテスト用

モデル 定格電圧 定格出力電流 定格出力容量

応用

(45Hzから起動)

CHX-2400KVA / 200KV×4 800KV 12A @ 200KV 2400KVA 123KV以下のクラスGIS用
6A @ 400KV 300KV以下のクラスGIS
3A @ 600KV 550KV以下のクラスGIS
3A @ 800KV 800KV以下のクラスGIS
CHX-3600KVA / 200KV×4 800KV 13A @ 200KV 3600KVA 123KV以下のクラスGIS用
9A @ 400KV 300KV以下のクラスGIS
4.5A@600KV 550KV以下のクラスGIS
4.5A@800KV 800KV以下のクラスGIS
CHX-4800KVA / 200KV×4 800KV 24A @ 200KV 4800KVA 123KV以下のクラスGIS用
12A @ 400KV 300KV以下のクラスGIS
6A @ 600KV 550KV以下のクラスGIS
6A @ 800KV 800KV以下のクラスGIS
特別な条件は順序によって作ることができます

IX。 HV GIS用のIEC 62271-203:2011に準拠したオンサイト絶縁試験規格表

長いHV XLPEケーブル用の可変周波数共振耐電圧テストセット
