長いHV XLPEケーブルの試験装置/ Hv試験装置3000KVAまたはOEM容量
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 主義をテストして下さい: | 可変的な頻度共振回路 | 使用法: | HVのケーブルまたはGIのためのAC抵抗電圧テスト |
|---|---|---|---|
| Max.Capacity: | 3000KVAかOEM | Max.Voltage: | 150KVかOEM |
| 頻度をテストして下さい: | 20-300Hz | 使用率: | 60のミントかOEM |
| 正確さをテストして下さい: | より少しにより1.5% | スペシャルのための: | 長いHV XLPEのケーブルおよびGIのための現地テスト |
| テスト基準: | IECの60060-1:2010;XLPEのためのIECの60840:2011そしてIECの62067:2011はケーブルで通信します | ||
| ハイライト: | 高電圧共振試験システム、電気機器の高電圧試験,high voltage testing of electrical equipments |
||

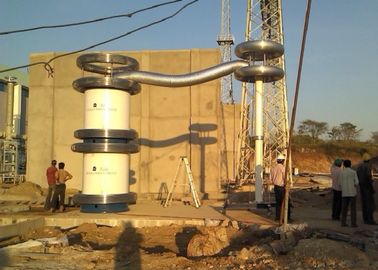

長いHV XLPEケーブルのための可変周波数の共振の耐電圧試験リアクター
I.アプリケーション：
高電圧試験用リアクトルは可変周波数共振耐電圧回路の高電圧ブースターまたは発電機であり、それはより高い品質係数出力を有する１個のための大容量および高電圧を有する。 それはより長い距離の高圧XLPEケーブルテストのために特別です。
Fanke会社は設計を終え、顧客の要求のすべての種類に従って商品を作り出すことができます。 シリンダータイプおよび鉄タンクタイプのような。
テストリアクターは異なったテストされた目的の範囲に従ってまたは要求される顧客に従って各部分定格電圧のための130KV、150KV、155KV、200KV、250KV、300KV、350KV、400KVであるために作り出すことができます。 最大 各ＨＶリアクトルの定格電流は、１〜５Ａ、１０Ａ、１５Ａ、２０Ａ、２５Ａ、３０Ａとすることができる。
II。 テスト図の数字：
VF：試験回路内の制御および測定部分である可変周波数電源。
T：HV試験リアクトルに励磁電圧を供給する励磁トランス
L：LC回路内の共振インダクタンスで試験電圧を発生する試験リアクタ
Cx：テスト済み機器
MOA1：避雷器は励磁トランスの保護部品です
C1、C2：HV電圧測定部である分圧器（C1は高電圧アーム、C2は低電圧アーム）
III。 一般的な技術データ：
- システム試験モード：可変周波数の直列共振
- システムモデル：OEM
- 入力電源：380±10％（三相）、50Hz / 60Hz
- HVテストリアクトル数：OEM
- 定格出力容量：OEM
- 定格出力電圧：150KVまたはOEM
- 最高テスト電圧： 150KV、300KV、450KV以下
- 定格出力電流：最大25AまたはOEM
- 登録 周波数範囲：20Hz〜300Hz
- 出力共振電圧波形：サイン波
- 出力波形のTHD：≦1％
- 絶縁レベル：1.1倍以下、1分保持、通常
- デューティサイクル：定格電流動作条件下で60分。
- テストセット自体の品質係数：Q≥60
- 温度上昇：定格電流60分で65K未満。
- 騒音レベル：65dB以下
- 反応器構造：油浸タイプ、エポキシチューブシリンダータイプ
IV。アクセサリー
- 必要なコロナリング
- 原子炉のパラレルケーブル
- HV出力ケーブル（分割するリアクトル）
- 試験炉用コロナリング
- 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。
V.テスト用反応器の典型的なモデル
1 132KVクラスXLPEケーブルの現場耐電圧試験用オプションモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | 132kVケーブル≦1km |
| CHX-1550KVA / 155KV | 155KV | 10A | 1550KVA | 132kVケーブル≦2km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | 132kVケーブル≦3km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | 132kVケーブル≦4km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | 132kVケーブル≦5km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | 132kVケーブル≦10km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | 132kVケーブル≦16km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | 132kVケーブル≦20km |
| 特別な条件は順序によって作ることができます | ||||
注：テスト済みケーブル電圧クラス≦132kV、0.25uF / km
2 230KVクラスXLPEケーブルオンサイト耐電圧試験用 オプションモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | 220〜230kVケーブル≦1km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220〜230kVケーブル≦2km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | 220〜230kVケーブル≦3km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | 220〜230kVケーブル≦4km |
| CHX - 10200KVA / 255KV | 255KV | 40A | 10200KVA | 220〜230kVケーブル≦5km |
| CHX - 20400KVA / 255KV | 255KV | 80A | 20400KVA | 220〜230kVケーブル≦10km |
| CHX - 25500KVA / 255KV | 255KV | 100A | 25500KVA | 220〜275kVケーブル≦12.5km |
| 特別な条件は順序によって作ることができます | ||||
注：テスト済みケーブル電圧クラス≦230kV、0.25uF / km
3 330KVクラスXLPEケーブルの現場耐電圧試験用 オプションモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 最大アプリケーション |
| CHX-3500KVA / 350KV | 350KV | 10A | 3500KVA | 330kVケーブル≦1km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | 330kVケーブル≦2km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | 330kVケーブル≦3km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | 330kVケーブル≦4km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | 330kVケーブル≦5km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | 330kVケーブル≦10km |
| 特別な要件は注文によって作ることができ | ||||
注：テスト済みケーブル電圧クラス≦330kV、0.25uF / km
4 長いXLPEケーブルのオンサイト耐電圧試験用の オプションのその他のモデル
| モデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 応用 （20Hzから起動） |
| CHX-2600KVA / 130KV | 130KV | 10A、20A | 1300KVA | U 0 = 64KV以下のケーブル用 |
| CHX-3000KVA / 150KV | 150KV | 10A、20A | 3000KVA | U 0 = 87KV以下のケーブル |
| CHX-10000KVA / 250KV | 250KV | 20A、40A | 10000KVA | U 0 = 127KV以下のケーブル用 |
| CHX-20000KVA / 250KV | 250KV | 20A、80A | 20000KVA | U 0 = 127KV以下のケーブル用 |
| CHX-21000KVA / 350KV | 350KV | 20A、60A | 21000KVA | U 0 = 230KV以下のケーブル用 |
| CHX-42000KVA / 350KV | 350KV | 20A、80A | 42000KVA | U 0 = 230KV以下のケーブル用 |
| 特別な条件は順序によって作ることができます | ||||
注：XLPEケーブルテスト電圧は1.7U 0と見なしています
5オプションモデルf または HVまたはEHVクラスのケーブルおよびGIS オンサイトACヒポットテスト
| モーデル | 定格電圧 | 定格出力電流 | 定格出力容量 | 応用 （20Hzから起動） |
| CHX-2600KVA / 130KV、260KV | 130KV、260KV | 20A @ 130KV | 2600KVA | U 0 = 64KVケーブル用 72.5KVクラスGIS用 |
| 10A @ 260KV | U 0 = 127KVケーブル用 145KVクラスGIS用 | |||
| CHX-9000KVA / 150KV、300KV | 150KV、300KV | 60A @ 150KV | 9000KVA | U 0 = 87KVケーブル用 72.5KVクラスGIS用 |
| 30A @ 300KV | U 0 = 160KVケーブル用 170KVクラスGIS用 | |||
| CHX-10000KVA / 250KV、500KV | 250KV、500KV | 40A @ 250KV | 10000KVA | U 0 = 127KVケーブル用 145KVクラスGIS用 |
| 20A @ 500KV | U 0 = 290KVケーブル用 362KVクラスGIS用 | |||
| CHX-20000KVA / 250KV、500KV | 250KV、500KV | 80A @ 250KV | 20000KVA | U 0 = 127KVケーブル用 145KVクラスGIS用 |
| 40A @ 500KV | U 0 = 290KVケーブル用 362KVクラスGIS用 | |||
| CHX-21000KVA / 350KV、700KV | 350KV、700KV | 60A @ 350KV | 21000KVA | U 0 = 190KVケーブル用 170KVクラスGIS用 |
| 30A @ 700KV | U 0 = 290KVケーブル用 550KVクラスGIS用 | |||
| 特別な条件は順序によって作ることができます | ||||
VI。 XLPEケーブルに関するIEC 60840：2011およびIEC 62067：2011の現場試験規格表
VII。 HV GIS用のIEC 62271-203：2011に準拠したオンサイト絶縁試験規格表
