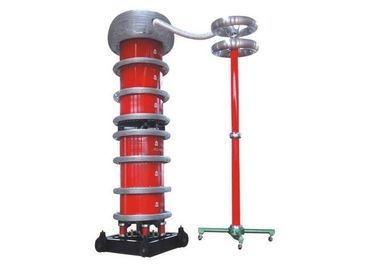

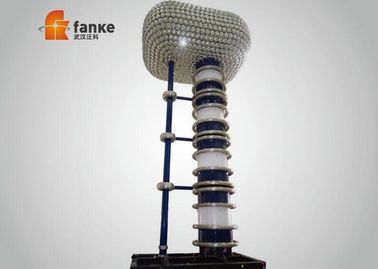

EHV CVTおよびCB Rutineテストのための電源周波数AC共振テストシステム

V.一般的な技術データ：

1. 共振回路のモード：可変インダクタンスによる直列共振
2. システムモデル：オーダーメイド
3. 入力電源：380±10％（単相）、50Hz / 60Hz
4. 定格出力容量：オーダーメイド
5. 定格出力電圧：800KV以下
6. 定格出力電流：オーダーメイド
7. PDレベル自体：10pC以下
8. 登録 周波数範囲：50 / 60Hz
9. 出力共振電圧波形：純粋なサイン波
10. 出力波形のTHD：≦1％
11. 絶縁レベル：1.1倍以下、1分保持、通常
12. デューティサイクル：定格電流動作条件下で30分。
13. テストセット自体の品質係数：Q≧30。
14. 温度上昇：定格電流下で30分で65K未満。
15. 騒音レベル：65dB以下
16. リアクター構造：鉄タンクタイプで油浸、調整可能なインダクタンス

1. 無効電力は完全に補償されており、機器の電力と電力は測定された機器の1/10未満です。 同じ容量の機器と比較して、体積が小さく軽量です。
2. 大出力容量と小電力容量、低コストで、操作が簡単で安全を保ちます。
3. 典型的な電流フィルタ回路、出力電圧歪み（THD）は非常に小さいです
4. フラッシュオーバーまたはブレークダウン後の短絡電流は、測定された電流の1/10（1 / Q）未満にすぎず、ブレークダウン後の故障点への損傷を効果的に防ぐことができます。
5. フラッシュオーバー後のアークの自動ブローアウト、それは安全な、直列共振電圧を回復するための長くて安定したプロセスです。

VII。 関数

1. 原子炉の鉄心ギャップの遠隔制御と表示機能：ギャップセンサーは原子炉に設置されており、コンソール上の鉄心ギャップを直接読み取り操作をガイドします。 ギャップ制限スイッチとインジケータも取り付けられています。
2. 耐量アップ時のオートステップダウン機能：耐タイミングはデジマチックタイマーを採用。 耐用時間が経過すると、システムは自動的にステップダウンします。
3. ゼロポジションクローズ、ゼロスタートステップアップ機能：ゼロリミット機能付き。 電圧レギュレータがゼロ位置にない場合は、HV出力ボタンを閉じることができず、システムは確実にゼロからステップアップします。
4. 過電流保護：システムは、過電流損傷に対する高い抗干渉、高速動作、保護試験対象の過電流リレーを使用しています。
5. 過電圧およびテスト対象物のフラッシュ オーバー保護機能：このシステムは、電子的な過電圧およびフラッシュオーバー保護ボードを使用して、テスト対象物を過電圧およびフラッシュオーバーから保護します。 それは速くて安定して信頼性があり、不安定性、大きな離散性および球ギャップ保護電圧の不便な調整を克服する。 過電圧保護の設定は直接、便利で正確な手動調整、デジタル表示です。 フラッシュオーバー保護は放電信号の立ち下がり遅延の事故分散をサンプリングし、それを基本信号と比較して決定します。 それは高精度であり、上昇遅延の偶然の変動による起こり得る間違いの動きを回避する。
6. 試験データのリアルタイムモニタ機能： HV側の電圧、電流、LV側の電圧、電流をモニタでき、試験状態をより直接的に確認できます。
7. 回路の共振とロック機能のデジタル表示は、それが共振と昇圧ではない場合に機能します。
8. 力率でシステムの共振状態を直接表示できます。 システムが共振点にない場合は、閉じるボタンを押してステップアップする必要があります。 システムが共振するように調整されたら、閉じるボタンを放し、ステップアップ/ダウンボタンをクリックしてステップアップまたはステップダウンします。
9. 非常停止 ：非常ブレーキスイッチ「ステップオン」。 テスト中に異常な状態が発生したら、このスイッチを踏むと、テスト担当者と機器の安全を守るために主電源が直ちに遮断されます。

VIII。アクセサリー

• 収納アクセサリー用アクセサリーボックス
• コントロールコンソールとボルテージレギュレータの接続ケーブル
• 電圧調整器とエキサイティングなトランスの接続ケーブル
• エキサイティングなトランスの出力ケーブル
• システムアースケーブル
• 原子炉のパラレルケーブル
• HV出力ケーブル（分割するリアクトル、試験対象への分割）
• HV測定ケーブル（分圧器の信号出力ケーブル）
• 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。

IX。 オプションモデル
