ケーブル35KV及び10KVのための携帯用VLF高圧試験Vlfの試験装置

携帯用可変共振耐電圧テストセット、35KV＆10KVケーブルテスト、30〜300Hzテスト周波数

I.製品の使い方

このテストセットモデルFKTF-81KVA / 27KV、54KVは、可変周波数共振回路技術を使用してオンサイトAC耐電圧テストを実行する35KV変電所の10KV / 35KVクラスXLPEケーブル、電源トランス、CB、CT / PT、バスバー用に設計されています; 最高試験電圧は27KV、54KV以下です。 試験周波数：３０〜３００Ｈｚ。 デューティサイクルは60分以下です。 それは顧客がACの耐電圧テストの予防的なテストやハンドオーバーテストを実行するのを助けることができます

セットのテスト範囲は次のとおりです：トランス

1. 500mの35kV / 300mm2ケーブル、テスト周波数30-300Hz、テスト電圧52kV、テスト時間60分。

2、10mV / 300mm2ケーブル、テスト周波数30-300Hz、テスト電圧22kV、テスト時間5分。

3、10kV / 31500kVAメイントランス、容量≤0.015uF、テスト周波数40-300Hz、テスト電圧54kV、テスト時間1分。

4、CB、CT / PT、35KV変電所の母線、試験周波数40-300Hz、試験電圧は95kVを超えない、試験時間1分。

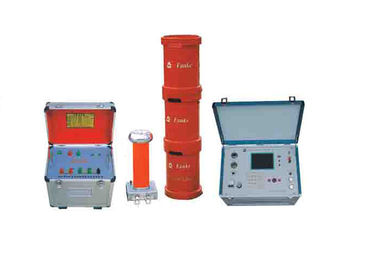

テストセット全体は、可変周波数電源、励起トランス、3個のリアクタ、および高電圧測定デバイダ（容量性分圧器）で構成されています。 このタイプのテストセットは、35KV変電所に最適です

II。 一般的な技術データ

アプリケーション ：

10KV、35KVの電圧の架橋ケーブル

特徴：

試験は可変周波数共振法によるものであり、反応器はコードウッド構造のものである。

テスト頻度：30〜300HZまたは35〜75HZ；

出力電圧波形は正弦波、波形偏差係数≦1％。

簡単な接続と操作

各部品の小型軽量は持ち運びや実地試験が容易です。

それは高い自動性と保護機能で、インテリジェントな可変周波数電源を持っています。

クロスケーブル耐電圧試験システム：ケーブル長：1〜10km（発注可）

単体の重さ：25kg〜50kg；

III。 メインコンポーネント：
