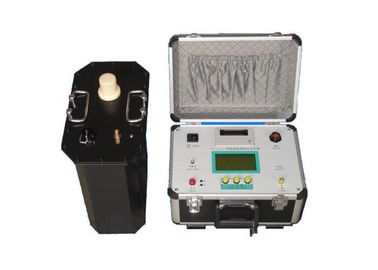

60KV高圧Vlf Hipotの器械をテストする高精度なVLFの高圧
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| テスト チャート: | ケーブルTesingおよび発電機のテスト | 項目をテストして下さい: | AC抵抗電圧テスト |
|---|---|---|---|
| freqをテストして下さい。: | 0.1Hz、0.05Hz、0.02Hz | コンポーネント: | コントローラー、HVのブスター、補償のコンデンサーの負荷 |
| 電圧をテストして下さい: | 0~ 60KV | 精度: | ± （フル・スケールの+0.5 KVの3%） |
| 労働時間: | 60mints | ||
| ハイライト: | 高圧vlfのヒポットの器械、vlfケーブルの試験装置,vlf cable testing equipment |
||
ケーブル、VLFケーブルテスター、HVテスト、発電機絶縁用60KV超低周波テストセット
I.アプリケーション：
モデルVLF-60KV / 0.1Hzは 、発電機または 35KV以下のXLPE電源ケーブル用の 超低周波テスト周波数 での 現場での耐電圧テスト を実行するように設計されています。非常に小さなテスト電源容量（理論的には約1/500）が必要です。 そのサイズと重量も大幅に減少します。 特に監視の出現は、表面コロナ、放電などの発電機絶縁異常現象を発見することができます。
VLFヒポットテスターは現代の高度なデジタル可変周波数技術とマイクロコンピュータ制御を一緒に組み合わせて、それ故にそれは全自動電圧ブースト、ステップダウン、測定および保護ならびに自動電圧ブーストの過程における手動介入を実現できる 完全な電子設計は小型および軽量を保障します。 大きいLCDスクリーンは明確で視覚的な表示を確実にし、そして出力波形を表示することができます。 プリンタはテストレポートを出力します
テストセットは、コントロールボックス、1つのHVブースター、補償コンデンサ、および放電ロッドで構成されています。電子周波数変換およびマイクロプロセッサ制御技術に基づき、ケーブルまたは発電機のテストで優れた性能を発揮します。
II。 このモデルの供給リスト：
Sn | 説明 | 数量 | |
1 | コントロールユニット | 1 | 単位 |
2 | 60KV HVブースター | 1 | 単位 |
3 | 放電ロッド | 1 | 単位 |
4 | 負荷コンデンサ、0.04µF | 1 | 単位 |
5 | HVテスト/接続ケーブル | 1 | セット |
6 | アースケーブル | 1 | 単位 |
7 | 20Aヒューズ | 5 | 単位 |
8 | 印刷用紙 | 2 | 単位 |
9 | マニュアル | 1 | 単位 |
10年 | 工場試験レポート | 1 | 単位 |
III。 技術的な特徴
- 電流、電圧、波形データは高電圧側から直接サンプリングされるため、データは正確です。
- 過電圧保護機能があります。 出力電圧が設定された制限値を超えると、機器は20 ms未満の動作時間でシャットダウンします。
- 過電流保護機能があります。 20 ms未満の動作時間で高電圧側で電流が設定値を超えるとシャットダウンします。 そして、20 ms未満の動作時間で低電圧側で電流が定格電流を超えるとシャットダウンします。
- 保護抵抗が内蔵されているため、他の外部抵抗は不要です。
- それは高および低電圧閉ループ負帰還制御回路を採用しているので、電圧は固有の静電容量のために上がりません。
IV。 ユニバーサルテクニカルデータ
- 出力周波数：0.1Hz、0.05Hz、0.02Hz
- 測定精度：3％
- 正と負の電圧ピーク誤差：≦3％
- 電圧波形の歪み：≤5％
- 使用条件：屋内と屋外。 温度：-10℃+ 40℃
- 湿度：≤85％RH
- 電源：AC50Hz、220V±5％
V.オプションモデルとテスト範囲：
| モデル | 定格電圧 | 積載能力 | 重量 | 応用 |
| VLF-30 | 30kV （ピーク値） | 0.1Hz、≦1.1μF | コントローラー：4㎏ ステップアップ装置：25㎏ 寸法：323×174×323 | 10 kVケーブル、発電機など |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-40 | 40kV （ピーク値） | 0.1Hz、≦1.1μF | コントローラー：5㎏ ステップアップ装置：30㎏ 寸法：357 * 208 * 343 | 13.8 kVケーブル、発電機など |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-50 | 50kV （ピーク値） | 0.1Hz、≦1.1μF | コントローラー：6㎏ ステップアップ装置：45㎏ 寸法：357 * 210 * 365 | 15.75 kVケーブル、発電機等 |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-60 | 60kV （ピーク値） | 0.1Hz、≦1.1μF | コントローラー：6㎏ ステップアップ装置：50㎏ 寸法：357×220×370 | 18 kVケーブル、発電機など |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF | ||||
| VLF-80 | 80kV （ピーク値） | 0.1Hz、≦1.1μF | コントローラー：8㎏ ステップアップ装置：90㎏ 寸法：357 * 240 * 390 | 35 kVケーブル、発電機など |
| 0.05Hz、≦2.2μF | ||||
| 0.02Hz、≦5.5μF |
注：テスト電圧規格
1.ケーブルテスト用
試験ピーク電圧式：Ｕｍａｘ ＝ ３Ｕ ０ 、
Ｕ 0 ＝ ケーブルの単相定格電圧
テスト時間：60分
2.発電機の固定子のため
Ｕ テスト ＝ 1.414×βKU0、
U test ---- 0.1Hzピークテスト電圧（kV）。
β------- 0.1Hzと50Hzの電圧等価係数、通常1.2を取ります。
K ------通常は1.3から1.5、一般には1.5です。
Uo -----発電機の固定子巻線の定格電圧（kV）;
