ケーブルおよび発電機のための90KV非常に低頻度VLFの高圧テストセット
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| テスト主義:: | 非常低い頻度技術の主義 | 使用法: | 45KVのためのそしてMVの送電線および発電機の下の0.1Hz抵抗電圧テスト |
|---|---|---|---|
| 設計特微: | 2つのHVのブスター、単一の1のための40KV/50KV | コンポーネント: | コントローラー、HVのブスター、補償のコンデンサーの負荷 |
| 頻度をテストして下さい: | 0.1Hz、0.05Hz、0.02Hz | Max.Testの電圧: | 調節可能な0~ 90KV （ピーク）、絶えず |
| 負荷範囲:: | 0.1Hz、≤0.5μF;0.05HZ、≤0.1μF;0.02HZ ≤2.5μF | 正確さをテストして下さい: | 3%以下 |
| 出力波形: | よい正弦波、電圧、波形ひずみの≤ 5% | 方法を使用してHVのブスター: | 直列接続でまたは選抜して下さい |
| 使用率: | 60mints | ||
| ハイライト: | 高圧vlfのヒポットの器械、vlfケーブルの試験装置,vlf cable testing equipment |
||

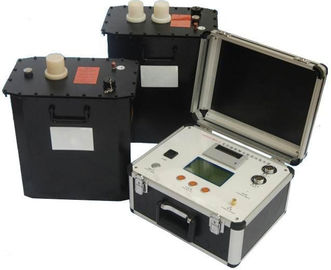

ケーブルおよび発電機、AC高圧テストのための90KV超低周波の高圧テストセット
I.製品の説明：
このテストセットモデルVLF-90KV / 0.1Hzは 、発電機用 または 45KV以下のXLPE電源ケーブル用の 超低周波技術によるオンサイト耐電圧テスト を実行するように設計されています。テストセットに必要なテスト電源容量はわずかです（理論上1/500程度）。 そのサイズと重量も大幅に減少します。 特に監視の出現は、表面コロナ、放電などの発電機絶縁異常現象を発見することができます。
電子周波数変換とマイクロプロセッサ制御技術に基づいて、モデルVLF-90KV / 0.1Hzは優れた性能を持っています。
無負荷で昇圧すること、または抵抗負荷で接続することは禁止されています。 試験片の静電容量が0.05μF未満の場合、テストセットの出力波形は悪くなります。 より良い性能のためには、オプションのコンデンサが接続に必要です。
今まで、設計されたテストセットはまた各セットの構成のHVのブースター数によって異なった抗力テスト適用に従って多くの異なった逐次化されたモデルを形作ります。
II。 このセットの供給リスト：
| Sn | 説明 | 量 | |
| 1 | コントロールユニット | 1 | 単位 |
2 | 50KV HVブースター | 1 | 単位 |
| 40KV HVブースター | 1 | 単位 | |
| 3 | 放電ロッド | 1 | 単位 |
| 4 | 負荷コンデンサ、0.04µF | 1 | 単位 |
| 5 | HVテスト/接続ケーブル | 1 | セット |
| 6 | アースケーブル | 1 | 単位 |
| 7 | 20Aヒューズ | 5 | 単位 |
| 8 | 印刷用紙 | 2 | 単位 |
| 9 | マニュアル | 1 | 単位 |
| 10年 | 工場試験レポート | 1 | 単位 |
III。 製品の特徴
- 電子周波数変換
- マイクロプロセッサ制御
- 2つのHVブースター、直列90KV出力。 または1つのための40KV / 50KV
- 大型液晶ディスプレイ
- 正弦波出力
- 過電圧保護、動作時間は20ミリ秒未満
- 入力側と出力側の両方に対する過電流保護、動作時間は20ms以下
- 出力電流/電圧波形は高電圧側で直接サンプリングされます
- 内部のHV電流制限抵抗器
- マイクロプリンター内部
- 閉ループ負帰還設計なので、出力電圧はテスト中に容量性電流の影響を受けません
IV。 一般的な技術データ：
- 出力：0〜90KV（ピーク）、連続調整可能、シールドケーブルで出力
- 出力周波数：0.1Hz、0.05Hz、0.02Hz
- 負荷範囲：0.1Hz、≦0.5μF。 0.05HZ、≦0.1μF、0.02HZ≦2.5μF、
- 測定精度：3％
- 正と負の電圧ピーク誤差：≦3％
- 電圧波形の歪み：≤5％
- 電源ヒューズチューブ：20A
- 時間範囲：0〜99分
- 電源入力：220V±5％、50 / 60Hz、周波数安定度：0.5％以下の変動
- 動作条件：屋内と屋外。
- 温度：−１０℃〜＋ ４０℃。
- 湿度：≦85％RH 7
- コントローラ：356mm×280mm×220mm、4kg、1個
- 40KV高圧ブースター：320mm×188mm×360mm、25kg、1個
- 50KV高圧ブースター：320mm×188mm×360mm、50kg、1個

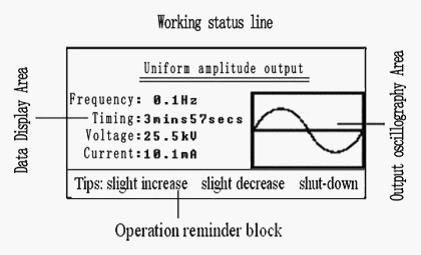

V.測定および制御ソフトウェアパネル：

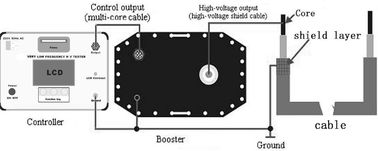

テスト接続図

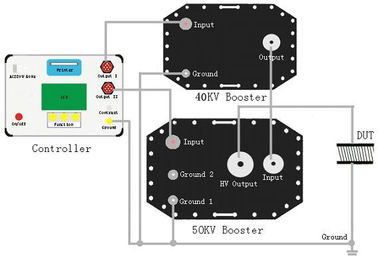

1. 90KVテスト電圧の下のXLPEケーブルのため

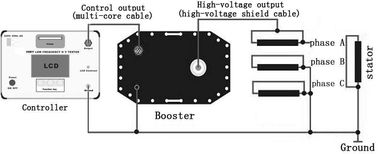

2. 50KVテスト電圧の下の発電機固定子のため
VII。 他の典型的なモデル
| モデル | 電圧範囲 | テスト頻度 | 最大荷重 |
| VLF-30KV / 0.1Hz | 0〜30KV | 0.1HZ、0.05HZ、0.02HZ | 5.5μF |
| VLF-40KV / 0.1Hz | 0〜40KV | 0.1HZ、0.05HZ、0.02HZ | 5.5μF |
| VLF-50KV / 0.1Hz | 0〜50KV | 0.1HZ、0.05HZ、0.02HZ | 5.5μF |
| VLF-80KV / 0.1Hz | 0〜80KV | 0.1HZ、0.05HZ、0.02HZ | 2.5μF |
| 特別な条件は順序によって作ることができます | |||
VIII。このテストセットによるテスト電圧規格
1 MV以下のクラスXLPEケーブルの場合：
試験ピーク電圧式：Ｕｍａｘ ＝ ３Ｕ ０ 、
Ｕ 0 ＝ ケーブルの単相定格電圧
テスト時間：60分
2発電機ステータ
Ｕ テスト ＝ 1.414×βKU0、
U test ---- 0.1Hzピークテスト電圧（kV）。
β------- 0.1Hzと50Hzの電圧等価係数、通常1.2を取ります。
K ------通常は1.3から1.5、一般には1.5です。
Uo -----発電機の固定子巻線の定格電圧（kV）;
