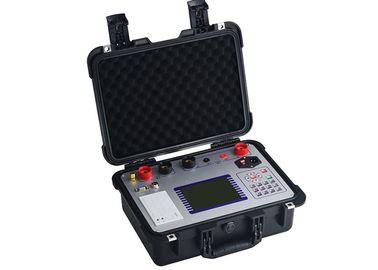

発電機回転子ACインピーダンス試験装置のターンツーターンの短絡

発電機回転子ACインピーダンス試験装置のターンツーターンの短絡

Generator Rotor AC Impedance Test Equipment Turn - To - Turn Short Circuit
Generator Rotor AC Impedance Test Equipment Turn - To - Turn Short Circuit Generator Rotor AC Impedance Test Equipment Turn - To - Turn Short Circuit

大画像 :  発電機回転子ACインピーダンス試験装置のターンツーターンの短絡 ベストプライス

商品の詳細:
起源の場所: ウーハン、中国
ブランド名: Fanke High-voltage
証明: ISO9001
モデル番号: FK-ZKC
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 10~15 の仕事日
支払条件: T/T
供給の能力: 5units/1months
詳細製品概要
使用法: 回転に回転短絡の独特のテスト Appliaction: 発電機の回転子ACインピーダンス テスト
AC インピーダンス: 試験範囲:0-6000Ω AC 電圧: 試験範囲:0-600V
AC電源: 試験範囲:0-72KW AC 流れ: 試験範囲:0~120A
周波数: 試験範囲:40-75HZ 正確さをテストして下さい: 0.2% FS
任意機能: 任意回転率の測定 一致させた外の電圧安定器: 10KVAか15KVAの出力電圧:0~600V
ハイライト:

漏電テスター、高圧試験機

,

high voltage testing machine

発電機回転子ACインピーダンス試験装置、ターンツーターン短絡特性試験

I.製品の説明とテストデバイスを選択する理由

発電機の回転子巻線の巻線間の短絡は、電力系統における一般的な欠点です。 障害が発生すると、回転子の電流と巻線の温度が上昇し、発電機の出力が制限され、発電機の通常の運転にも影響します。 ターン間短絡は通常、発電機の回転子巻線のACインピーダンスと電力損失を測定することによって決定されます。 伝統的な測定方法は、現場で組み立てた後に測定するために多くのテスト機器を使用することです。 測定システムを形成するために多くの試験装置を必要とするこの方法は、面倒で、時間がかかり、面倒な選別データおよび低い測定精度の欠点を有する。

モデルFK-ZKC発電機回転子ACインピーダンス試験装置は、発電機回転子の巻線に巻線間短絡が存在するかどうかを判断するための特別な装置であり、手動および自動(単方向または双方向)で発電機回転子の多くのパラメータを測定できます。電圧、電流、インピーダンス、電力および回転速度として。器械はより強力な機能、望ましい性能およびより便利な使用の最先端の高速マイクロプロセッサ技術を採用しています。 テスタは、信頼性が高く、操作が簡単で、試験精度が高く、小型軽量であるなどの一連の特性を持ち、現在は国内をリードするレベルにあります。


II。 技術的な特徴

  1. 本製品はすべての測定パラメータおよびインピーダンス特性曲線(電圧、電流、インピーダンス、電力、周波数、機器番号、時間などを含む)の完全自動取得、測定、表示、保存および印刷を提供できます。
  2. この製品は超広域測定範囲を特徴としています。これは、全自動または手動で交流インピーダンスとすべての発電機ローターの特性曲線を測定することができます。
  3. プロダクトはテストデータを貯えることができ、標準的な産業用通信インターフェース(RS232)を通してPCにデータをアップロードすることができる超大容量の内蔵ストレージを持っています。 データのダウンロード、典型的なテストレポートの自動生成および編集は、技術管理とアーカイブを容易にするために、当社が開発した製品に付属のソフトウェアを使用して実現できます。
  4. 本製品は、過電流および過電圧保護しきい値をテストパラメータの設定に従って自動的に調整できる、過電圧および過電流保護機能を完全に備えています。 これらの特徴のために、装置は単純であり、試験中の機器の安全性を保証することができる。
  5. 本製品は、単相変圧器の無負荷および短絡試験、ならびに電圧(電流)変圧器およびアーク抑制コイルのボルトアンペア特性試験にも使用できます。
  6. 製品は、シンプルで便利なフル中国語のメニューインターフェースとカーソル命令を備えた大画面グラフィックLCDを持っています。 テストデータと曲線はリアルタイムで表示することができ、曲線座標は地図の読みを明確にするために自動的に拡大縮小することができます。
  7. 本製品には、ACインピーダンステストレポートとACインピーダンス特性曲線をリアルタイムで印刷できるミニプリンタが装備されています。

III。 技術パラメータ

SN 技術的な内容 技術パラメータ
1 環境条件

温度:-5℃〜40℃

相対湿度:95%未満(25℃)

標高:<2500m

外部擾乱:特に強い振動や強い電磁場はありません

電源:185VAC〜250VAC、45Hz〜65Hz

2 ACインピーダンス試験範囲と精度

範囲:0〜6000Ω

精度:0-1Ω/ 0.2%FS + 2d。 0〜6000Ω/ 0.2%

3 AC電圧試験範囲と精度

範囲:0〜600V

精度:0-50V / 0.2%FS + 2d。 50〜600V / 0.2%

4 AC電源テストの範囲と精度

範囲:0〜72KW

精度:0〜1kW、0.1>CosΦ> 0 1%FS + 2d

CosΦ> 0.1 0.5%FS + 2d

1kW〜72KW、0.1>CosΦ> 0 1%FS + 2d

CosΦ> 0.1 0.5%FS + 2d

5 AC電流試験範囲と精度

範囲:0〜120A

精度:0-10A 0.2%FS + 2d

10A-120A 0.2%

6 周波数試験範囲と精度

範囲:40〜75Hz

精度:0.2%クラス

7 容積(L * W * H) 415×225×200mm
8 ホストの重さ 5kg
9

任意テスト部品:

電圧レギュレータの外部整合

タイプ:絶縁型ボルテージレギュレータ

フェーズ:単相

入力電圧:220V / 50Hz

容量:テスト電圧およびテスト流れに従って選ばれて、

通常10KVAか15KVAは十分である場合もあります

出力電圧:0〜600V

作業時間:発電機回転子ACインピーダンス試験のためだけに短時間作業

IV。 テスト接続図

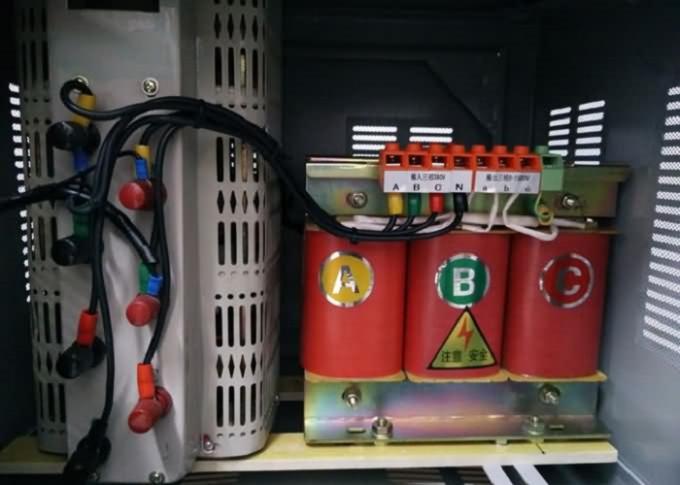

注:発電所の電源には漏電保護装置があるため、整合単相電圧調整器は、電圧調整器の電源投入時の試験中のサージ保護を排除するためのシールド機能付き絶縁型電圧調整器でなければなりません。 以下のような絵
