固定子の端のための高く潜在的な試験装置/高圧絶縁材のテスター

発電機の表面の潜在的なテスター、固定子の端、潜在性の外的な変位方法のための絶縁材のテスター

使用テスターかなぜI.Productの紹介および:

FBG-IIの発電機の表面の潜在的なテスターは表面の潜在的な方法によって発電機の固定子の端の絶縁材の欠陥を検出するための棒のタイプを持つ絶縁材のテスター行います（また潜在性を外的な変位方法と呼ばれる）。固定子の堅さそして相対的な絶縁材の強さの検出によって終えて下さい。それは固定子の端の絶縁材が発電機の固定子の巻上げにACおよびDCの抵抗によって見つけられないため電圧テスト、不完全に人工的なwrapping&packing溶接から引き起こした立派な発見できます。

発電機のステータ・コイルの端の表面の潜在的な測定は新しいテスト項目で、それ以上の端の絶縁材の点検によって絶縁材の監督の役割を担いま発電機の安全な働くことの信頼性を改善します。

II.テスターの本管のparamter:

1. 入力抵抗100MΩ

2. テスト電圧:DC 0-30KV

3. 電圧正確さ:1.0%

4. 電池:6F22 9V

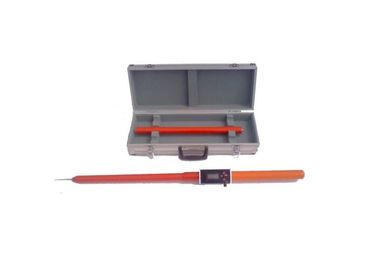

III.テスターの構造そして徴候

1のハンドル2のコラムを基づかせている電池3
4、ヘッド5の延ばされていた管6、分圧回路の部品
7の棒の調査8の電源スイッチ ボタン

注:延ばされていた管は3部分を備えています、従ってオペレータは実際の分野に従って検出の間隔を延ばすことができます。

IV.テスト主義および使用方法

1つのテスト標準:発電機のステータ・コイルの端の絶縁材DCテスト電圧は評価される電圧かける2、および漏出です

                           流れは1マイクロアンペア以下ではないです。

2. テスト器械:ZGF-60KV/2mA DCの高圧hipotのテスター1set

                              FBG-IIの発電機の表面の潜在的なテスター1set

                              マイクロアンペアを保護するHV

3. テスト主義:

DC電圧はZGF-60KV/2mA DCの高圧hipotのテスターを通した固定子棒に適用されます、棒絶縁材の容積の抵抗Pρは表面抵抗のρσより大いに大きく、地上の電圧は非常に低いです。ワイヤー棒に欠陥があれば、電圧配分はかなり変わります。絶縁材に欠陥があるとき、Ρρは、増加します欠陥の場所で電圧は絶縁材の電圧低下の減少によりまた減り。そうFBG-IIのテスターは電圧変更データを捕獲できましたりそしてそこに欠陥があるかどうか判断します。

4.Theテスト方法:

初めに固定子との巻上げの三相鉛ワイヤーをショートさせて下さい、DCの高圧発電機は巻上げに2回の電圧を注入し、電圧および流れは発電機の潜在性の外的な転位のテスター（FBG-II）によってテストされます。

注:（FBG-II）テスト棒のグラウンド ワイヤーは高圧発生装置のグラウンド ワイヤーに接続されなければなりません。

5. 注意:

5.1. ホイルの絶縁材のペーパーは固定子の端に包まれるとき、堅く包まれなければなりませんでしたり他ではホイルのペーパーをbetwwen、固定子の絶縁の表面はコンデンサーを形作ります。 FBG-IIの測定棒が固定子の巻上げと接触してあるとき、テスト価値の誤った判断そして影響を引き起こす大きい放出流があります。

5.2. 端は包まれるとき、ライン棒の側面および水入口の側面に分けられるべきで両側の間隔は3つcmより大きいです。欠陥問題を調べることは1つの側面から、実際あるように、主要な欠陥ポイントは根にあり、固定子の円錐形に、中間の部分の測定重要がありません。

5.3は、FBG-IIのテスターの測定棒によって接続されるマイクロアンペアのメートル デジタル タイプ、読書べきで、保護される容易にあって下さい

5.4は固定子の包装、それの下方部分にテストする前に、端の接合箇所測定し易くないです喜ぶために先立って導きますあります。

5.5の異常なスロット番号に気づき、避けることは重要誤解されてです。

5.6. 初めに上のテストの前に固定子の冷水を完全に吹き飛ばして下さい。
