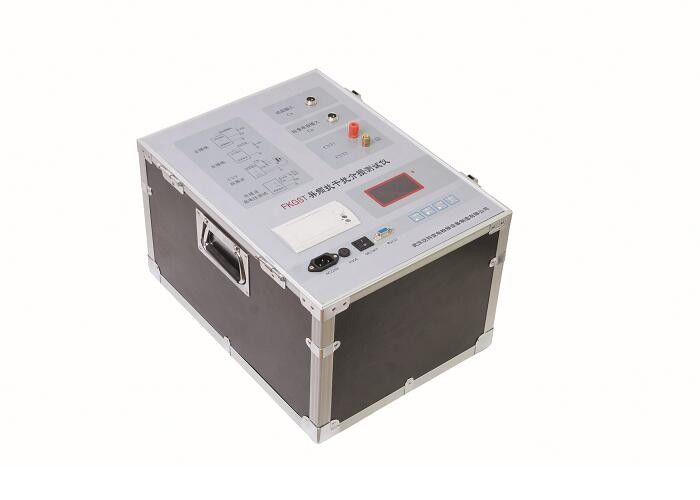

12KVトランス容量とタンデルタテストセット自動0-12KV HV出力

12KVトランス容量＆タンデルタテスター、自動タンデルタテスター、発電機タンデルタテスター

I.製品の説明

FKGST 12KVタンデルタ（散逸率）テスタは、可変周波数電源、タンデルタブリッジ、テスト用トランス、テスタ内の標準コンデンサで構成されています。 可変周波数パワーは5種類の周波数を生成することができます：45Hz、50Hz、55Hz、60Hzおよび65Hzの下でテストを行うことができます。 このテスターで採用される可変周波数技術は、高干渉環境で高精度を保証することができます。

FKGST型自動12KV静電容量＆散逸率テストセットは、発電所や変電所などの干渉の大きい場所での散逸率（PF）の測定に使用されます。 それはまた高精度テストのための実験室で使用することができます。 高精度デジタルブリッジ、パワーユニット、リファレンスコンデンサ（CN）、昇圧トランス、その他の電子回路など、メーター全体が1つに設計されています。 それはまた周波数シフト技術、FFT（高速フーリエ変換アルゴリズム）およびデジタルフィルタリングを使用しています。 起動すると自動的に起動し、結果をLCDディスプレイに出力して結果を自動的に印刷します。


II。 テスト原則

図1主電源の配線図
RX1 ---非接地試験片測定におけるサンプリング抵抗
RX2 ---接地試験片測定におけるサンプリング抵抗
CN ---標準コンデンサ
RN ---基準信号のサンプリング抵抗
CVT ---自励発振によるCVT測定の電圧出力端子。

III。 技術パラメータ
1.入力：220V + 5％、50Hz、1KVA
2.出力：電圧：0〜12kV（電圧を上げるための0.5kV / step）

電流：100ミリアンペア連続

最大 200mA、5分オン/ 15分オフ（10kV）

最大160mA、5分オン/ 15分オフ（12kV）

3.テスト範囲：
3.1電圧：0〜12kV分解能：1V
3.2容量：10kV、50pF〜60000pF（50Hz）
12kV、50pF〜44000pF（50Hz）
0.5kV、50pF〜1uF（50Hz）
3.3最大 分解能：0.01pF
3.4タンデルタ：0〜10％最大分解能：0.00001

4.正確さ：
4.1電圧（RMS）： + 200V
4.2静電容量： + （読み取り値* 1.0％ + 1pF）
非接地試験片測定で4.3 +読み取り値* 1.5％ + 1pF
接地試験片測定の4.4インチタンデルタ： +読み値* 1.0％ + 0.0005

5.運用環境：
5.1動作温度：-5℃〜55℃
5.2湿度：<85％
5.3保存温度：-20℃〜55℃

III。 構成：
