大型発電機試験装置電源周波数共振回路テスト

大型発電機試験装置電源周波数共振回路テスト

Large Power Generator Test Equipment Power Frequency Resonant Circuit Test
Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test

大画像 :  大型発電機試験装置電源周波数共振回路テスト ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke High-voltage
証明: ISO9001
モデル番号: CHX-L-3750KVA / 65KV
お支払配送条件:
最小注文数量: 1単位
価格: 40000~150000 USD /Unit according to detailed model
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 35~45 の仕事日
支払条件: L / C、T / T
供給の能力: 5units/2months
詳細製品概要
主義をテストして下さい: 力の頻度共振回路 使用法: 大きい発電機の固定子または回転子の巻上げのためのAC Hipotテスト
Max.capacity:: 3750KVA マックス。電圧が: 65kV
設計特微:: 調節可能なインダクタンス テスト リアクターは、50Hzか60Hzテスト大きい水力電気発電機の固定子テストに、捧げました コンポーネント: 制御卓、電圧安定器、刺激変圧器、調節可能なインダクタンス リアクター、任意負荷補償の負荷リアクターおよび分圧回路
頻度をテストして下さい: 50Hz か 60Hz 使用率: 10mintsまたは順序によって作られて
正確さをテストして下さい: より少しにより1.0% 出力波形: 純粋な正弦波
スペシャルのための: 大きいハイドロ発電機の固定子または熱発電機の固定子のためのAC Hipotテスト テスト標準:: IEC60060-1:2010年;IECの60034-1:2004;IEEEの115:2009;GB/T 8564-2003;JB/T 6204-2002
ノート: PDの自由なタイプは順序によって作ることができます
ハイライト:

漏電テスター、高圧絶縁テスター

,

high voltage insulation tester

1.アプリケーション:

IECおよびIEEEの関連試験規格によると、 発電機オーバーホールまたは 新設時に、大容量水力発電機または火力発電機の固定子巻線は、 電源周波数(50 / 60Hz)で AC耐電圧試験を実施する必要があります。 周波数をテストするので、巻線の絶縁状態を確認することができます。

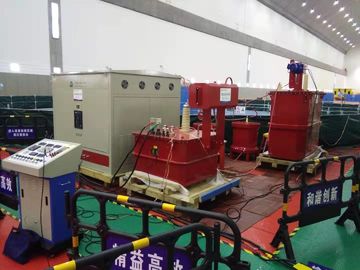

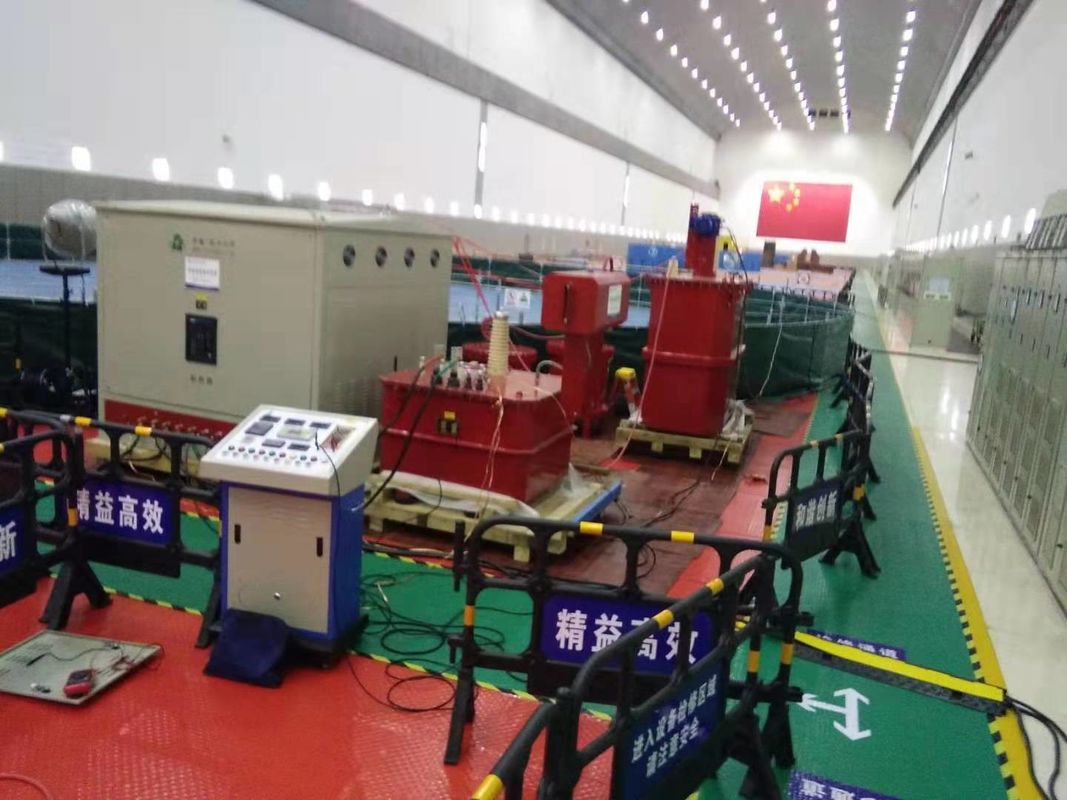

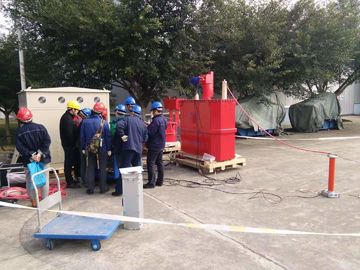

テストセットモデルCHX-3750KVA / 65KVは中国のXiangjiaba水力発電所により注文され使用されています。これは800MWの独立容量の固定子のための 電力周波数(50Hz) テスト周波数での 現場 AC耐電圧テストの 実施 使用されます。 ジェネレータ。 このセットの最高試験電圧は65KV以下です。 最大 testcucrentは57A以下です。 デューティサイクルは10分以下です。

これまで、このテストセットは、さまざまな投票耐性テストアプリケーションに従って、さまざまなシリアル化モデルを形成していました。

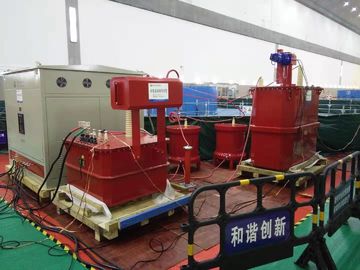

2.主なコンポーネント

SN コンポーネント名 タイプと仕様 数量 各重量 各次元
1 共鳴制御コンソール DCG-L-400KVA / 380V ワンピース 25キロ 600×360×850mm
2 電圧調整キャビネット DT-400KVA / 0〜420V ワンピース 2500kgs 1350×1350×1450mm
3 励磁トランス CQSB-400kVA / 6KV、7KV、10KV ワンピース 1300kgs 1050×750×1100mm
4.1 可変インダクタンスリアクトル CHX(TL)-1500kVA / 65kV ワンピース 3500kgs 1450×750×1800mm
4.2 固定インダクタンスリアクトル FKDK-1125KVA / 65KV 2個 800kgs D480×H520mm
5 分圧器 SGB-100KV 1セット 35キロ D170×H1850mm
6 特別テスト付属品
注:特別な要件は注文によって行うことができます。

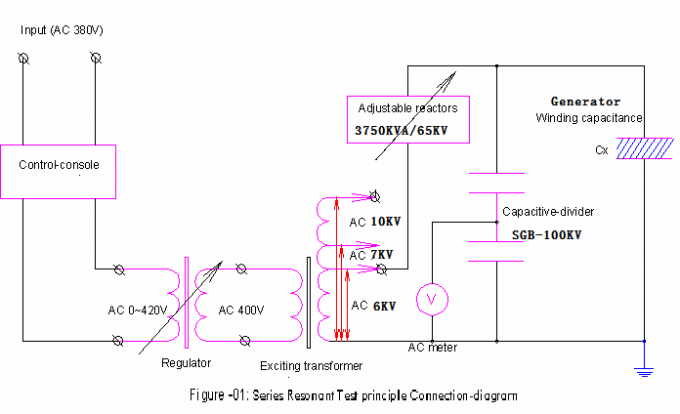

3.テストの原則:

5.1直列共振テスト回路の技術的優位性

  1. 無効電力は完全に補償されており、機器の電力と電力は測定された機器の1/10未満です。 同じ容量の機器と比較して、体積が小さく軽量です。
  2. 大出力容量と小電力容量、低コストで、操作が簡単で安全を保ちます。
  3. 典型的な電流フィルタ回路、出力電圧歪み(THD)は非常に小さいです
  4. フラッシュオーバーまたはブレークダウン後の短絡電流は、測定された電流の1/10(1 / Q)未満にすぎず、ブレークダウン後の故障点への損傷を効果的に防ぐことができます。
  5. フラッシュオーバー後のアークの自動ブローアウト、それは安全な、直列共振電圧を回復するための長くて安定したプロセスです。

5.2このテストセットの機能と特徴

炉心ギャップの遠隔試験機能:ギャップセンサーを原子炉内に設置し、コンソールの鉄心ギャップを直接読み取って運転を誘導する。 ギャップ制限スイッチとインジケータも取り付けられています。

耐圧アップ時のオートステップダウン機能:耐圧タイミングはデジマチックタイマーを採用。 耐用時間が経過すると、システムは自動的にステップダウンします。

ゼロポジションクローズ、ゼロスタートステップアップ機能:ゼロリミット機能付。 電圧レギュレータがゼロ位置にない場合は、HV出力ボタンを閉じることができず、システムは確実にゼロからステップアップします。

過電流保護:本システムは過電流リレーを使用しています。

過電圧と試験対象物のフラッシュ - 保護機能以上:このシステムは電子的な過電圧とフラッシュオーバー保護ボードを取り、試験対象物を過電圧とフラッシュオーバーから保護します。 それは速くて安定して信頼性があり、不安定性、大きな離散性および球ギャップ保護電圧の不便な調整を克服する。 過電圧保護の設定は直接、便利で正確な手動調整、デジタル表示です。 フラッシュオーバー保護は放電信号の立ち下がり遅延の事故分散をサンプリングし、それを基本信号と比較して決定します。 それは高精度であり、上昇遅延の偶然の変動による起こり得る間違いの動きを回避する。

試験データのリアルタイムモニタ機能: HV側の電圧、電流、LV側の電圧、電流をモニタすることができ、より直接的に試験状態を見ることができます。

共振・昇圧していない場合の回路共振・ロック機能のデジタル表示:

力率でシステムの共振状態を直接表示できます。 システムが共振点にない場合は、閉じるボタンを押してステップアップする必要があります。 システムが共振するように調整されたら、閉じるボタンを放し、ステップアップ/ダウンボタンをクリックしてステップアップまたはステップダウンします。

非常停止 :非常ブレーキスイッチ「ステップオン」。 テスト中に異常な状態が発生したら、このスイッチを踏むと、テスト担当者と機器の安全を守るために主電源が直ちに遮断されます。

一般的な技術データ:

  1. システム試験のモード:可変インダクタンスによる直列共振
  2. システムモデル:CHX-L-3750KVA / 65KV
  3. 入力電源:380±10%(単相)、50Hz / 60Hz
  4. 定格出力容量:3750kVA
  5. 定格出力電圧:65KV
  6. 最高テスト電圧:65KV以下
  7. 定格出力電流:57A
  8. 登録 周波数範囲:50 / 60Hz
  9. 出力共振電圧波形:純粋なサイン波
  10. 出力波形のTHD:≦1%
  11. 絶縁レベル:1.1倍以下、1分保持、通常
  12. デューティサイクル:定格電流動作条件下で10分。
  13. テストセット自体の品質係数:Q≧30。
  14. 温度上昇:定格電流で10分で65K未満。
  15. 騒音レベル:65dB以下
  16. 原子炉の構造:鉄のタンクタイプ、調整可能なインダクタンスで油浸。


7.アクセサリー

  • 収納アクセサリー用アクセサリーボックス
  • コントロールコンソールとボルテージレギュレータの接続ケーブル
  • 電圧調整器とエキサイティングなトランスの接続ケーブル
  • エキサイティングなトランスの出力ケーブル
  • システムアースケーブル
  • 原子炉のパラレルケーブル
  • HV出力ケーブル(分割するリアクトル、試験対象への分割)
  • HV測定ケーブル(分圧器の信号出力ケーブル)
  • 最終テストレポート、品質証明書、ユーザーマニュアル、梱包リストが提供されています。


8.1。 水力発電機の他の典型的なモデルとFanke高電圧の主な性能

SN プロジェクト名

発電機の定格容量

テストセットの代表モデル 注文する
1 三峡水力発電所 700MW水力発電機 CHX-L-2350KVA / 55KV 中国 2台
2 Gezhouba水力発電所 170MW水力発電機 CHX-L-1100KVA / 40KV 中国 2台
3 Xiluodu水力発電所 770MW水力発電機 CHX-L-2850KVA / 55KV 中国 2台
4 翔家場水力発電所 800MW水力発電機 CHX-L-3750KVA / 65KV 中国 2台
5 武登水力発電所 850MW水力発電機 CHX-L-5100KVA / 60KV 中国 2台
6 バイエタン水力発電所 1000MW水力発電機 CHX-L-4800KVA / 65KV 中国 2台
7 SON LA水力発電所 400MW水力発電機 CHX-L-1125KVA / 45KV ベトナム 1セット

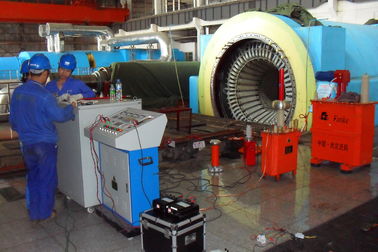

8.2。 他の典型的なモデルの ためだけに タービン発電機または火力発電機

モデル 定格電圧 定格出力電流 定格出力容量 タービン発電機または火力発電機のための適用
CHX-L-250KVA / 50KV 50KV 5A 250KVA 300MW以下発電機ステータ
CHX-L-350KVA / 50KV 50KV 7A 350KVA 600MW以下発電機ステータ
CHX-L-600KVA / 50KV 50KV 12A 600KVA 1000MW以下発電機ステータ
特別な条件は順序によって作ることができます

9. IEC60034-1からの現場試験規格表:2017回転電機 - パート1:定格および性能
