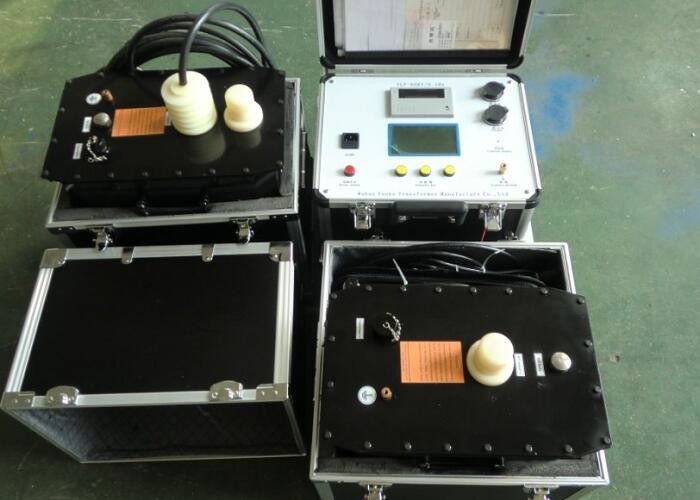

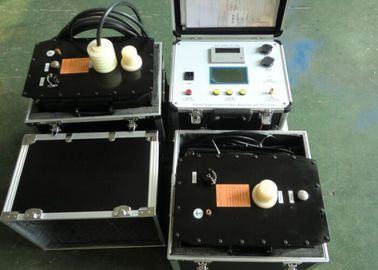

超低周波発電機試験装置Vlf試験装置正弦波出力

発電機のための非常に低周波の電圧試験セット、固定子の端の絶縁材の欠陥を診断する

I.製品の説明とテストデバイスを選択する理由

実際、非常に低い周波数での耐電圧試験は、電源周波数での耐電圧試験に代わるものです。 私達が皆知っているように、それはそれらの絶縁層の大きい容量のために大きな発電機のための耐電圧試験をするために大容量試験変圧器または共振変圧器を必要とします。 この巨大な機器は重くて高価であるだけでなく、不便です。 この問題を解決するために、電力部門は試験周波数を下げて試験電力の容量を減らす。 国内外での長年の理論と実践から、0.1Hzの非常に低い周波数は、小型、軽量、理論上の電力周波数の1/500の容量、簡単なことなど、より多くの利点があります。同じ等価性で動作します。 先進国がこのアプローチを一般に採用するのはそのためです。 国家発展改革委員会は相対的な業界標準を作成しました。 中国はこのアプローチを推進しており、この手段はニーズに基づいて開発されています。 それはケーブルのためのAC耐電圧試験、および大規模な高圧回転式モーターで広く利用されます。非常に低周波の試験装置は効果的に従来の電力周波数試験方法より固定子の端で絶縁欠陥を見つけることができます。

II。 技術的な特徴

それは高度な技術の現代のデジタル変換に参加してコンピューター制御を使用することによって自動的にステップアップ、ステップダウン、測定と保護を実行します。 クリアで直感的な小型、軽量、大画面の液晶ディスプレイを所有するだけでなく、出力波形を表示し、テストレポートを印刷します。 業界標準に完全に準拠して設計されており、使いやすいです。 国内外で、このような間違った正弦波形、大きな測定誤差、火花放電、高消費電力など、現在の機器には多くの欠点があります。この機器はこれらの欠点を克服することができます。 その上、それは以下の特徴を持っています：

• 電流、電圧、波形データは高電圧側から直接サンプリングされるため、データは正確です。
• 過電圧保護機能があります。 出力電圧が設定された制限値を超えると、機器は20ms未満の動作時間でシャットダウンします。
• 過電流保護機能があります。 20ms以下の動作時間で高電圧側で電流が設定値を超えるとシャットダウンします。 そして、動作時間が20ms以下の低電圧側で電流が定格電流を超えるとシャットダウンします。
• 保護抵抗が内蔵されているので他の外付け抵抗は不要です。
• それは高および低電圧閉ループ負帰還制御回路を採用しているので、電圧は固有の静電容量のために上がりません。

IV。 異なる発電機のための単相の対地静電容量

注： Utest ＝√2×1.2×1.5×Un Un ＝発電機の定格電圧

被 試験ステータ へのHV試験電流 =2πfCUtest

V.ユニバーサル技術パラメータ

• 出力電圧定格：表1の詳細を参照
• 出力周波数：0.1Hz、0.05Hz、0.02Hz
• 測定精度：3％
• 正と負の電圧ピーク誤差：≦3％
• 電圧波形の歪み：≤5％
• 使用条件：屋内と屋外。 温度：-10℃∽+ 40℃。 湿度：≤85％RH
• 電源：AC50Hz、220V±5％

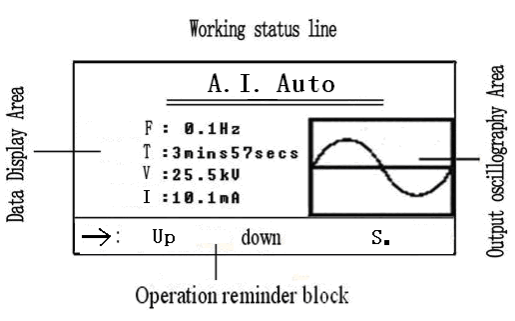

VI。 ディスプレイの 概略図 と説明

                              PS F =周波数、T =タイミング、V =電圧、I =電流

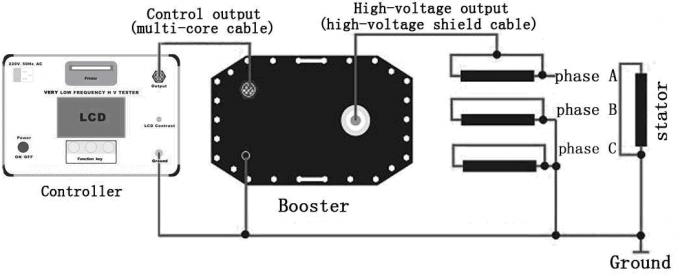

VII。 テスト接続図

VIII。 供給リスト

• 1つの制御ホスト
• 1台のHVブースター（60KV以下のモデル）
• 2台のHVブースター（80KV以上のモデル）
• 特別な高圧接続ケーブル1本
• 1本の特別な低電圧接続ケーブル
• 1本の電源ケーブル
• 10電源ヒューズチューブ
• 1本の排出ロッド
