水冷却されたタイプ発電機の漏れ電流のテスターのためのDCのHipotの試験装置

大容量DC高圧発電機、水冷式発電機のためのDC Hipotのテスター、漏れ電流Tesing

I.アプリケーション：

FKSZGシリーズは、「水冷式発電機漏洩電流試験機」とも呼ばれる大容量直流高電圧発電機（DCヒポットテスター）です。発電機巻線の導通電流は非常に大きく、試験電圧は20〜150mA程度です。 DC高圧発電機の出力容量が十分でない場合は、ブーストすることはできません。現在の国内DC高圧試験機の出力電流は一般的に10mA以内で、200mA高圧発電機の出力電流は空白です。

設計および製造の指針となるイデオロギーは、次の要因によって引き起こされます。

1、水冷発電機巻線の伝導電流が大きいため、試験電圧が20〜150mA程度。 DC高電圧発生器の出力容量が足りない場合は、昇圧できません。

2、現在の国内DC高電圧テスターの出力電流は一般に10mA以内で、200mA高電圧発生器の出力電流は空白です。

3の一般的な高圧電気機器のためのDCテストは、貫通欠陥の絶縁で見つけることができます、そしてモーターのために、それはユニークにその局所絶縁欠陥（ステータコイルエンド絶縁）を見つけることができます

4、水冷発電機の漏れ電流を正確に測定することができるように、特別に設計されたさまざまな干渉電流補償回路試験を設計した高電圧発生器のFKSZGシリーズは完全に漂遊電流と配水管分極潜在的な干渉の影響、実際にテストサンプルの電流を測定しました。

中間周波数倍電圧回路を備えた5.FKSZGシリーズDC高電圧発生器。 最新のPWMパルス幅変調技術と高出力IGBTデバイスの最初のアプリケーション。 そして電磁両立性の理論によると、特別なシールドの使用、絶縁と接地およびその他の措置。 DC高電圧発生器が高品質を達成するように、ポータブルで、損傷することなく定格電圧放電に耐えることができます。

6.テストされた発電機の出力電圧に基づいて20KV（Un）より多くない、現地DCヒポットテスト電圧は3Un = 60KVです、水冷のタイプ発電機の漏出電流は一般に200mAよりより少しです。 だからモデルFKSZG - 80KV / 200mAテストセットはいくらかのマージンを保つためのものです..

II。 技術的な特徴

FKSZGシリーズテスターは水冷発電機漏れ電流とDC電圧耐性試験のために設計されています、それは最新のPWMパルス幅変調を使用して、「低電圧シールド方法」に基づいています技術と高電力IGBTデバイス。 そして電磁両立性の理論によると、特別なシールドの使用、絶縁と接地およびその他の措置。 その主な機能は以下のとおりです。

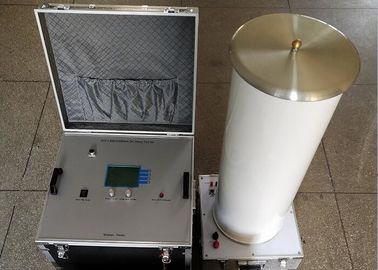

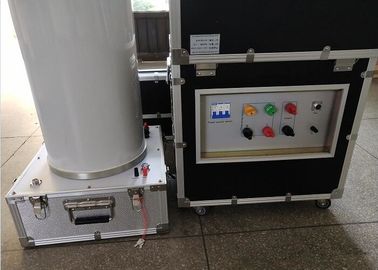

1）電源ボックスと倍電圧シリンダーによる機器の全セット、配線は非常に簡単です。

2）電子回路を使用して、操作が簡単で快適な電圧の制御と調整 電圧、電流などはLCDに直接読み取られ、変換されません。

3）テスト手順の要求および発電機の相対的なテスト標準に従って設計されているタイミングおよび自動手掛かり機能があります

4）完全な過電圧および過電流保護。

IV。 技術パラメータ

V.オプションモデル

モデル：FKSZG- 60KV / 200mA：テスト済み発電機の出力電圧のテスト≦15KV（Un）

モデル：FKSZG - 80KV / 200mA：テストジェネレータの出力電圧のテスト≤22KV

モデル：FKSZG - 90KV / 300mA：テストジェネレータの出力電圧のテスト≦25KV

モデル：FKSZG - 120KV / 300mA：テスト発電機の出力電圧のテスト≦35KV

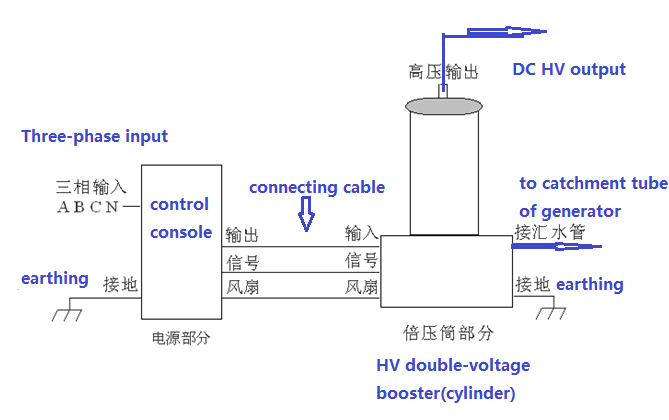

VI。 テスト接続図

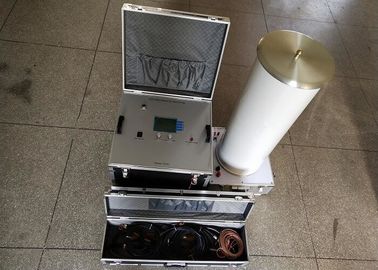

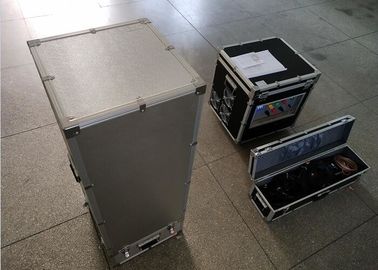

VII。 供給リスト
