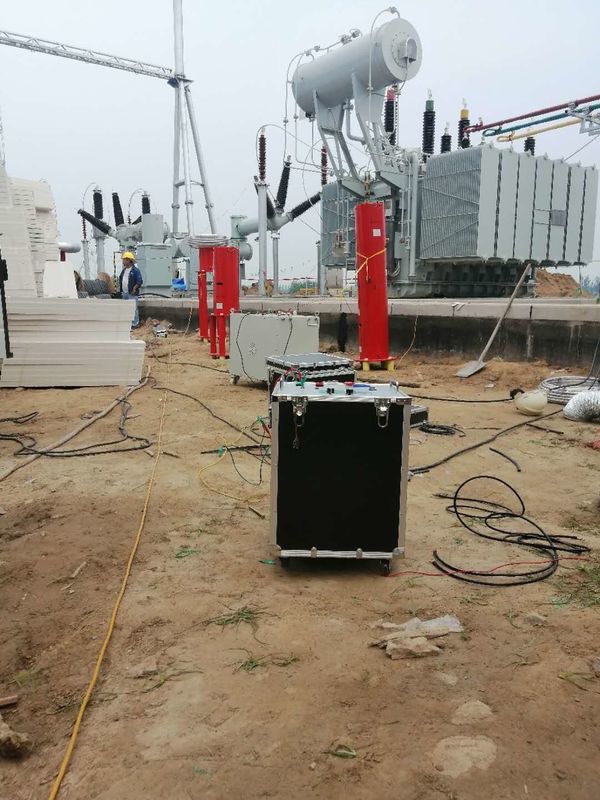

108kVA 27kV 100kVシリーズ共鳴試験制度

シリーズ共鳴テスト装置

1. 主題
1.10kV/300mm2ケーブル、単位長キャパシタンス0.37uF/kmのケーブル長1.4kmのテストされたケーブル キャパシタンス0.153uFのテスト頻度30-300Hzのテスト電圧52kVは、電圧時間60minに抗する;
2. 35kV電源変圧器力の頻度AC抵抗電圧テスト、キャパシタンス≤0.02uFのテスト頻度45~65Hzの68kV、テスト時間1minを超過しないテスト電圧;
3. 35kVの電圧レベルのスイッチそして変圧器のためのAC抵抗電圧テストは以下に、テスト頻度30-300Hzである、テスト電圧は100kVを超過しないし、テスト時間は1minである;
2. 装置使用のための環境条件
1.周囲温度:-5℃-45℃;
2.相対湿度:≤90 ﹪、凝縮無し;
3.高度:≤1000m.
3. システムの主要な技術的な変数そして機能
1.評価される容量:108kVA;
2.評価される電圧:27kV;100kV;
3.評価される流れ:4A;1A;
4.電源:単相220V±10 ﹪;
5.働く頻度:30-300Hz;
6.頻度決断:0.1Hz;頻度不安定:≤0.1%;
7.作業時間:15min連続操作は評価される力の下で許可される;
8.温度の上昇:評価される力の連続操作の15分後で、装置の各部品の温度の上昇は≤65Kである;
9.出力波形:正弦波、波形ひずみ率 <1>      10.の質要因:装置自体Q≥30 （時f=45Hz）;
11.保護:過電流を使って、過電圧およびフラッシュオーバの保護（auspiciousnessについては周波数変換の電源セクションを見なさい）;
12。システム測定の正確さ:有効な価値1.5。

構成装置のリスト
