過電流保護380V 400kVAシリーズ共鳴試験制度

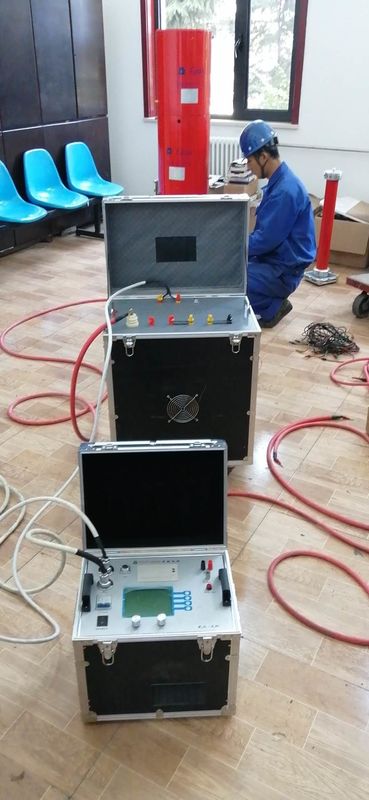

シリーズ共鳴テスト装置

1. 主題
1. 10kV/300mm2ケーブル3km AC抵抗電圧テスト、キャパシタンス≤1.1265uFのテスト頻度30-300Hzのテスト電圧22kV、テスト時間15 min。
2. 10kV/2500kVA主要な変圧器のAC抵抗電圧テスト、キャパシタンス≤0.01uFのテスト頻度45-65Hzの28kV、テスト時間1minを超過しないテスト電圧。
3. 10kVスイッチ、母線および他のサブステーション装置のAC抵抗電圧テストは、テスト頻度30-300Hzである、テスト電圧は42kVを超過しないし、テスト時間は1minである。
4. 35kV/300mm2ケーブル2km AC抵抗電圧テスト、キャパシタンス≤0.361uFのテスト頻度30-300Hzのテスト電圧52kV、テスト時間60min。
5. 35kV/6300kVA主要な変圧器のAC抵抗電圧テスト、キャパシタンス≤0.01uFのテスト頻度45-65Hzのテスト電圧68kV、テスト時間1min。
6. 35kV開閉装置、遮断器および他のサブステーション装置のAC抵抗電圧テストは、テスト頻度30-300Hzである、テスト電圧は95kVを超過しないし、テスト時間は1minである。

    7.220kV遮断器AC抵抗電圧テスト、テスト頻度30-300Hzのテスト電圧368kV、テスト時間1min。

2. システムの主要な技術的な変数そして機能
1.評価される容量:400kVA;
2.評価される電圧:27kV;50kV;400kV;
3.評価される流れ:2A;
4.連続的な作業時間を認めなさい:60minは現在を評価した;
5。装置の質要因自体:Q≥30 （時f=45Hz）;
6.システム測定の正確さ:有効な価値1.0;
7.入力パワー:50Hz;三相380V
8.可変的な頻度電源の働く頻度:40-300Hz;
9.頻度決断:0.1Hz;
10.頻度不安定:≤0.1%;
11。それにテストされたプロダクトのための過電流、過電圧およびフラッシュオーバの保護がある;
12。周囲温度:-150C -40 0Cの相対湿度:≤90%RHの高度≤2000のメートル。

3. システム・パラメータの選択そして決定
単一セクション リアクターは54kVA/27kV/2A/50Hの4つのセクション証明の合計である:
1） 10kV/300mm2/3kmケーブルのための、キャパシタンスは1.1265μFである、テスト電圧は22KVであり、4つのリアクターは並行して使用される。現時点で、リアクターのインダクタンスは12.5H、であるそして:
テスト頻度:f=1/2π√LC=42.41Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2） 10kV/2500kVA主要な変圧器AC抵抗電圧テストは2つのセクションとシリーズで、キャパシタンス0.01μFを、テスト電圧である28kV、リアクター接続される、インダクタンスである113H、超過しないそして:
テスト頻度:f=1/2π√LC=149.72Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

       3) 10kVスイッチ、母線および他のサブステーション装置のAC抵抗電圧テストは、テスト頻度30-300Hz、キャパシタンス超過しない0.015μFを、テスト電圧超過しない42kVを、リアクター採用する直列接続2つの、インダクタンスである113H、であるそして:
テスト頻度:f=1/2π√LC=122.25Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4） 35kV/300mm2/2kmケーブルのための、キャパシタンスは0.361μFである、テスト電圧は52KVであり、2つのリアクターは平行シリーズおよび2で使用される。現時点で、リアクターのインダクタンスは56.5H、であるそして:
テスト頻度:f=1/2π√LC=35.24Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5） 35kV/6300kVA主要な変圧器AC抵抗電圧テストは4つのセクションとシリーズで、キャパシタンス0.01μFを、テスト電圧である68kV、リアクター接続される超過しないし、インダクタンスは240H、であるそして:
テスト頻度:f=1/2π√LC=83.88Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6） 35kVスイッチ、遮断器、等AC抵抗電圧テストは4つのセクションとシリーズで、テスト電圧95kV、リアクター接続されるでありインダクタンスは240H、であるそして:
テスト頻度:f=1/2π√LC=83.88Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7） 220kVスイッチのAC抵抗電圧テストは、遮断器、等、キャパシタンス5000pFを、テスト電圧である368kV、リアクターである50kVA/50kV/100Hシリーズの8つのシリーズ、インダクタンスである960H、超過しないそして:
テスト頻度:f=1/2π√LC=72.64Hz
テスト流れ:I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
