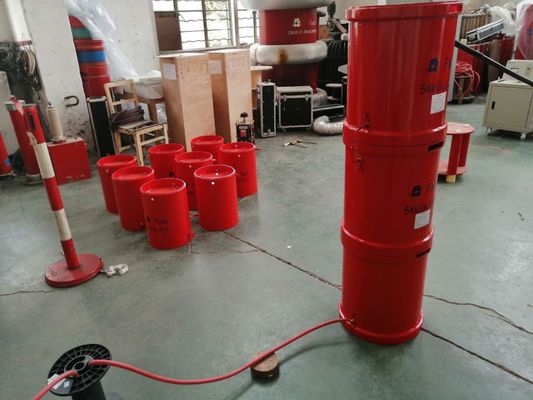

周波数変調のタイプ280kVAシリーズ共鳴試験制度

周波数変調のタイプ シリーズ共鳴テスト装置

装置の1.Applicable規模
1.大会は10kV/300mm2ケーブルのAC抵抗電圧テスト、単位長ごとのキャパシタンス0.3755μF/kmである、ケーブル長は2000mである、テストされたケーブルのキャパシタンスは0.75μFである、テスト電圧は22kVであり、テスト時間は5minである;
2.大会は35kV/240mm2ケーブルAC抵抗電圧テスト、単位長ごとのキャパシタンス0.175μF/kmである、ケーブル長は1000mである、テストされたケーブルのキャパシタンスは0.175μFである、テスト電圧は52kVであり、テスト時間は180minである;
3.大会は110kV/630mm2ケーブルのAC抵抗電圧テスト、単位長ごとのキャパシタンス0.1880μF/kmである、ケーブル長は100mである、テストされたケーブルのキャパシタンスは0.188μFである、テスト電圧は128kVであり、テスト時間は60minである;

2. 装置は標準に続く
GB10229-88 「リアクター」
GB50150-2016 「電力設備引渡しテスト規則」
DL/T 596-1996 「電力設備のための予防テスト規則」
GB1094.1-GB1094.6-96 「エンクロージャ保護等級」
GB2900 「電気専門用語」
GB/T16927.1~2-1997 「高圧テスト技術」
GB 191-2000 「包装、貯蔵および交通機関の写実的な印」
JB/T 9641-1999 「テスト変圧器」
IEC 358(1990) 「連結コンデンサーおよびキャパシタンス分圧回路」
Q/WFK005-2005 「テスト変圧器」のFanke Company企業の標準
Q/WFK008-2004 「テスト リアクター」Fanke Company企業の標準

3. 装置の環境条件
1.周囲温度:-5℃-+45℃;
2.相対湿度:≤90 ﹪、凝縮無し;
3.高度:≤1000m.

4.Fourthの装置の主要な技術的な性能要件
1.評価される容量:280kVA;
2.評価される電圧:35kV;140kV;
3.評価される流れ:2A;
4.電源:380V±10%;
5.可変的な頻度電源の評価される容量:20kW;
6.働く頻度:45-300Hz;
7.頻度調節の優良さ:0.01Hz;頻度不安定:≤0.01%;
8.作業時間:180min連続操作は評価される力の下で許可される;
9.温度の上昇:評価される後180分の連続操作は、装置の各部品の温度の上昇≤65Kだった;
10.出力波形:正弦波、波形ひずみ率 <1>     11.の質要因:装置自体Q>30 （時f=40Hz）;
12。保護:過電流を使って、過電圧およびフラッシュオーバの保護（細部については周波数変換の電源セクションを見なさい）;
13。測定の正確さ:1.5有効な価値。
