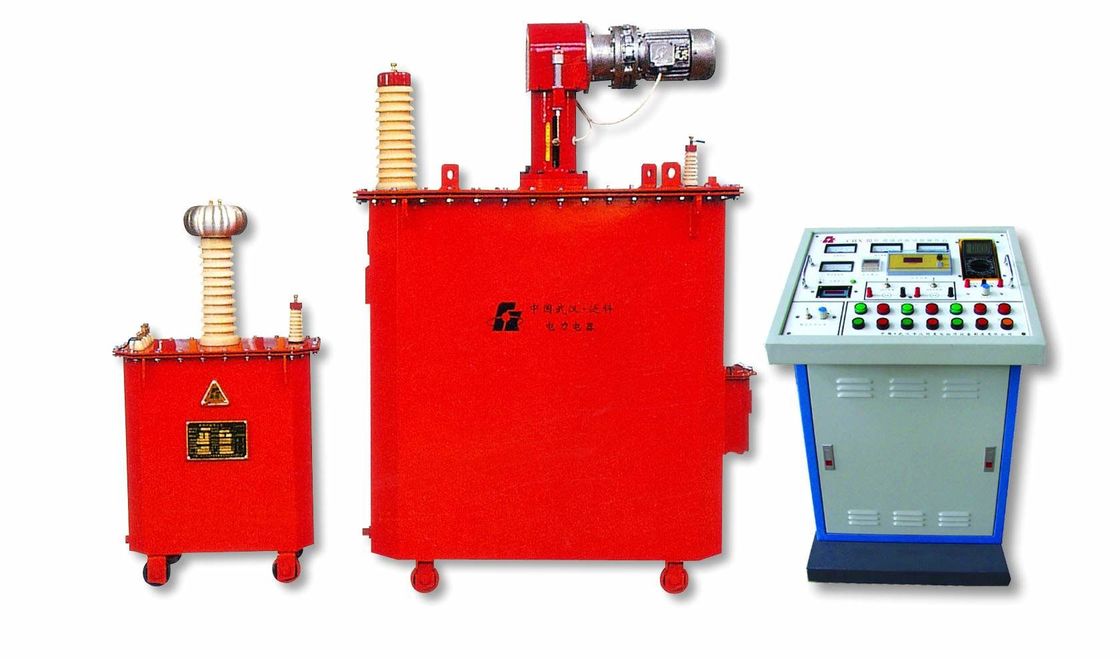

インダクタンス タイプ シリーズ共鳴テスト セットを調節する

インダクタンス タイプ シリーズ共鳴テスト装置を調節する

1. 主題
Suwaの水力電気の場所300MWのために、極度な評価される電圧は18kVである、対地容量は2.58μFのAC抵抗電圧テストを超過しない、テスト電圧は50kVであり、抵抗電圧時間は5minである。

2. システム容量
Suwaの水力電気の場所300MWのために、極度な評価される電圧は18kVである、対地容量は2.58μFのAC抵抗電圧テストを超過しない、テスト電圧は50kVであり、抵抗電圧時間は5minである。そして:
テストの間に、高圧側面の流れはI=2πfCU=2π×50×2.58×10-6×50×103=40.53Aである;システムの評価される流れは42Aで置かれ、評価される電圧はある特定の差益を残す50kVで置かれる。
全面的な指定の設計は調節可能なリアクターが800kVA/50kV （16A）の2100kVA/50kVである;650kVA/50kV/13Hの2つの変数の1つの固定リアクター、;それは0~2.58μFテスト プロダクトの抵抗電圧条件を満たすことができる。
要約すると:2100kVA/50kVは2.54μFテスト プロダクトの抵抗電圧条件を満たすことができる

3. システムの主要な技術的な変数そして機能
1.評価される容量:2100kVA;
2.評価される電圧:50kV;
3.評価される流れ:42A;
4.働く頻度:力の頻度50Hz;
5。出力電圧波形ひずみ率:≤1%;
6.連続的な作業時間を認めた:定格負荷、1分の1.1回の過電圧の下の5min;
7。定格負荷の下の5分の連続操作が≤65Kだった後温度の上昇;
8。装置の質要因自体:Q≥30;
9.高圧測定の正確さ:有効な価値1.5;
10.入力パワー:三相380V電圧、頻度50Hz;
11。テスト プロダクトに過電流、過電圧およびテスト プロダクト フラッシュオーバの保護機能がある;
12。周囲温度:-250C-450Cの相対湿度:≤90%RHの高度≤3200のメートル。

4. シリーズ共鳴の原則への紹介
シリーズ共鳴試験制度はさまざまな容量性テスト プロダクトのAC抵抗電圧テストを行うのに使用される装置である。それはテストに特徴付けられ、実地試験を実行すること容易にさせる試験装置の容積そして重量を必要な非常に減らすことによって入力パワーの容量を減らす;そしてテストに必要な試験装置および入力の労働および物質的なコストを非常に削減する。
Fankeは20年間以上高圧試験装置の開発そして生産で従事して、共鳴システムはFankeの代表的な製品である。現在、Fankeによって作り出されるパワー系統のさまざまな分野で何百もの共鳴システムは首尾よく国内外で使用された。
シリーズ共鳴システムは調整されたインダクタンス共鳴および周波数変調共鳴に分けられる。2共鳴は違った方法の共鳴を達成する。調整されたインダクタンス タイプはテスト頻度の調節によって周波数変調のタイプはテスト回路を共鳴させるがテスト回路をインダクタンスの調節によって共鳴させる。しかし結果は同じである、テスト プロダクトによって必要なすなわち、大容量の出力はsmall-capacity電源の入力によって得ることができる。共鳴の主義の図表は図で示されている
