デジタル部分放電試験装置ダブルチャンネルPD検出器

デジタル部分放電検出テスター、ダブルチャンネルPD検出器

製品の紹介

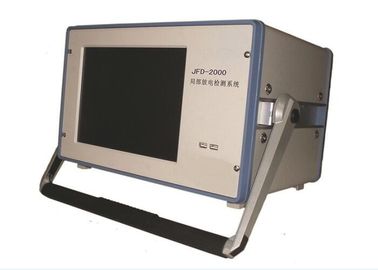

JDF-2000部分放電検出器は、HVトランス、CVT、相互インダクタ、リアクトル、コンデンサ、HVブッシング、アレスタ、モータなどの部分放電検出に使用されます。この機器は、コンピュータ制御、デジタルサンプリングおよび印刷の機能を統合します。電気機器の品質を検査するための重要なPD機器です。

II.主なコンポーネント

III。 検出原理図

注：PDフリーテストトランスセット（電源周波数耐電圧テストセット）は、PD検出が必要なテスト対象（電源トランス、CB、ブッシング、CT、PTなど）へのテスト電圧の上限を上げます。分圧器の端子は、PD検出テスタJFD 2000へのPD結合信号を持っていて、それからテスト対象からPDレベルを取得します。

VI。 技術的な特徴

プログラム制御作業方法。

2.キャラクターの表示と表示
3.データを保存して印刷します。
4.テストレポートを自動的に作成します。
5. PD測定用の2Dおよび3D画像。
6.強い反干渉の機能のデジタル窓を使うことの技術を、採用します。
7. 2つまたは4つのチャネルの測定およびデジタル相違の技術はPDの信号源を分析するのに便利な1つか2つの標本のための2つの測定点のPDの信号をテストできます。

V. PDのテスターXD2014の技術的な変数

1）力：0〜220V（1±10％）、50Hz（1±3％）
2）検出感度：<0.02 pC
3）検出チャンネル：2または4チャンネル
4）サンプリングレート：チャンネルあたり20MHz
5）サンプリング精度：12ビット
6）測定信号周波数範囲：0.1pC〜1000nC
7）PC操作システム：Windows XP
8）帯域幅の選択

• ローサイド：10、20、30、80kHz（OFF）
• ハイサイド：100、200、300、1000kHz（OFF）

9）ゲインギア：5ギア
10）直線性誤差：±5％
11）非対称誤差に対応する正および負のパルス：±5％
12）レンジ切替誤差：±5％
13）低繰り返しパルス対応誤差：±5％
14）同期機能：自動的に内側と外側を同期し、任意の周波数と同期することができます。
15）窓がけ機能：あらゆる段階で窓を開け、対称窓、正の窓、反窓を開けてもいいです
16）測定モード：校正、測定、グラフィック分析、その他のモード。

17）検出インピーダンスのチューニング容量範囲：25pF〜6000pF
18）校正パルス発生器の出力範囲：10pC〜2000pC
19）校正パルス発生器の注入容量：50pF、200pF
20）校正パルス発生器のパルス識別時間：<100ns 23）

21）校正パルス発生器の校正電圧ステップアップ時間：<60ns

22）校正パルス発生器の校正電圧降圧時間：>100μs

VI。 他のテストセットと一致

• 交流高電圧検出システム検出PD：CQSBシリーズPD自由電力周波数試験変圧器

FKWJFシリーズ電源トランス用誘導耐電圧試験システム

• PD信号カップリング部：カップリング分圧器または標準カップリングコンデンサ、コロナ無し
