専門の部分放電試験装置の衝動の現在の方法PDのテスター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 主義をテストして下さい: | PDの検出のための衝撃電流方法 | 使用法: | デジタル部分的な排出テスト |
|---|---|---|---|
| 標準を参照して下さい: | IEC60270部分的な排出の測定;電気装置の部分的な排出のローカル測定のためのDL/T 417の指針; | アプリケーション: | 電源変圧器、CB、ブッシュ、CT、PTのdiscloser等 |
| PDの表示: | 長円は、最短コース、勝利XP操作拡大します | キャパシタンス範囲: | 6pF~250uFは検出することができます |
| 任意モデル: | 2channels、4channels、6channels | 感受性: | 0.1pC |
| ハイライト: | 部分放電測定装置、部分放電テストセット,partial discharge test set |
||
デジタル部分放電検出テスタ、PD検出器、インパルス電流方式PDテスタ
製品の紹介
製造上または設置上の欠陥により、絶縁破壊損傷が発生するまで放電が活線ケーブル端部（ジョイント）の絶縁部分で発生し、不確かな欠陥での火災または爆発でさえ発生する可能性があります。 そのため、事故前に隠れたトラブルをどのように見つけるかが問題解決の鍵となり、電力機器の放電検知が必要になります。

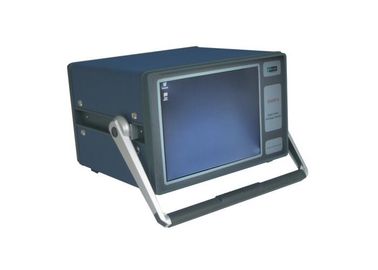

モデルXD2104は一種のデジタルタイプのインパルス電流方式の部分放電検査装置ですそれは小さい容積、優秀な性能および容易な操作の特徴があります。
II。 メインコンポーネント：
| SN | 機器の名称 | タイプと仕様 | 単位 | 数量 |
| 1 | ホストマシン | XD2104 | ピース | 1 |
| 2 | JZFシリーズキャリブレータ | JZF-10 | ピース | 1 |
| 3 | 増幅器 | ピース | 1 | |
| 4 | 入力信号ユニット | SN 2、3、4 | セット | 1 |
| 5 | 標準結線 | セット | 1 |
III。 検出原理図
注：PDフリーテストトランスセット（電源周波数耐電圧テストセット）は、PD検出が必要なテスト対象（電源トランス、CB、ブッシング、CT、PTなど）へのテスト電圧の上限を上げます。分圧器の端子は、ＰＤ検出テスターＪＦ２００２へのＰＤ結合信号をいくつか有し、次いで試験対象からＰＤレベルを得る。
VI。 PDのテスターXD2014の技術的な変数
1.モデル：部分放電のXD2104デジタル検出システム
2.電源：220V AC -5％から+ 10％
3.周波数：50Hz±5％
4.環境
4.1温度：-5℃〜40℃
4.2湿度：<85％
5.セキュリティ
- 絶縁抵抗：>2MΩ
- 漏れ電流：<3.5mA
- 絶縁耐力：電力線はまっすぐに
- シャーシは1500V（50HZ RMS）1分の電圧テストに耐えることができます。
6.形状と重量サイズ：300 x 350 x 90（mm）重量：4 kg
7.ホスト機能インデックス
7.1 CH番号：2,4,6任意
注意：XD2102 --- 2チャンネル
XD2104 --- 4チャンネル
XD2106 --- 6チャンネル
7.2感度：0.1％
7.3測定帯域：10kHz〜1000kHzの3dB帯域幅
7.4任意の組み合わせで複数ファイル化
Lp：10K、20K、40K、80K； Hp：100K、200K、300K、1000K；
7.5ゲイン範囲：-20 dB∽+ 40 dB 4速は粗調整から微調整まで可能です。
7.6サンプリング精度：12ビット；
7.7サンプルレート：10M /秒
7.8外部電圧監視：RMS電圧、14ビットA / D精度。
7.9同期：内部と外部のオプション、
外部同期：30HZ - 600HZ
自動同期
７．１０同期入力範囲：１０Ｖ〜２２０Ｖ。
7.11レンジの直線性誤差が5％±1PC未満になる。
8.外部キャリブレータ（CE）
- 出力標準パルス立ち上がりエッジ<60nS
- 標準パルス出力立ち下がりエッジ> 100uS
- 標準パルス電圧：0.5V、1.0V、2.0V、5.0V
- 校正コンデンサ：10pF、100pF
- 出力抵抗<100Ω
- 12個の独立した検出インピーダンスがあり、それぞれパネル上に同調コンデンサ（Ct '）のスコープがあります。 検出回路の同調コンデンサ共振コンデンサCtがCt 'の範囲内に収まる限り、「テスト選択インピーダンス」の技術仕様を満たすのに十分です。
| いいえ。 | 調整容量（Ct´） | 最大電流RMS | |||
| 最小 | 中央値 | 最大 | アンバランス 回路 | バランス 回路 | |
| 1 | 6pF | 25pF | 100pF | 30mA | 0.25A |
| 2 | 25pF | 100pF | 400pF | 60mA | 0.5A |
| 3 | 100pF | 400pF | 1500pF | 120mA | 1A |
| 4 | 400pF | 1500pF | 6000pF | 250mA | 2A |
| 5 | 1500pF | 6000pF | 25nF | 500mA | 4A |
| 7 | 25nF | 100nF | 400nF | 2A | 15A |
| 8 | 100nF | 400nF | 1.5uF | 4A | 30A |
| 9 | 400nF | 1.5uF | 6.0uF | 8A | 60A |
| 10年 | 1.5uF | 6.0uF | 25uF | 15A | 120A |
| 11 | 6uF | 25uF | 60uF | 25A | 200A |
| 12年 | 15uF | 60uF | 250uF | 50A | 300A |
VII。 他のテストセットと一致
- 交流高電圧検出システム検出PD：CQSBシリーズPD自由電力周波数試験変圧器
- PD信号カップリング部：カップリング分圧器または標準カップリングコンデンサ、コロナ無し
