小さい容積の部分的な排出の試験装置/部分的な排出の測定装置
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 主義をテストして下さい: | PDの検出のための衝撃電流方法 | 使用法: | 部分的な排出テスト |
|---|---|---|---|
| 標準を参照して下さい: | IEC60270部分的な排出の測定;電気装置の部分的な排出のローカル測定のためのDL/T 417の指針; | アプリケーション: | 電源変圧器、CB、ブッシュ、CT、PTのdiscloser等 |
| PDの表示: | 長円は、最短コース拡大します | キャパシタンス範囲: | 6pF~250uFは検出することができます |
| ハイライト: | pdの試験装置,部分的な排出テスト セット |
||
テスター、器械、衝撃電流方法PDのテスターを検出するPDを検出する部分的な排出
1.Product導入:
絶縁材の故障の損傷が起こる、および不確かな欠陥の火災や爆発は起こるかもしれませんまで製造するか、または設置欠陥、排出が原因で生きているケーブルの端（接合箇所）の絶縁された部分に起こります。従って事故が排出の検出を電力設備に必要にする問題を解決するキーである前に、隠された悩みを見つける方法を。

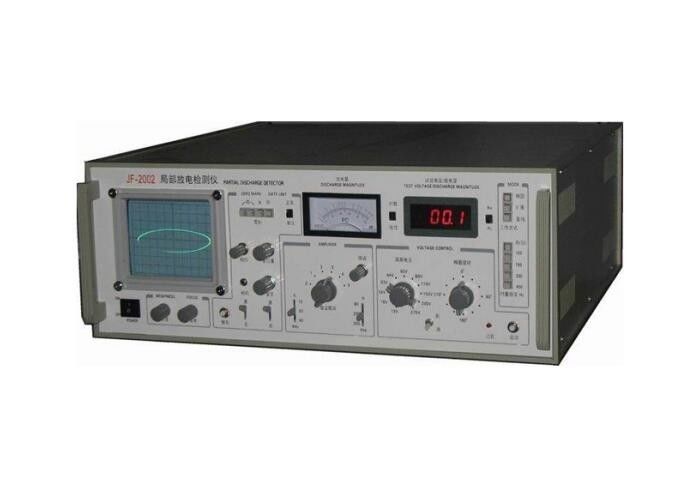

モデルJF2002は一種の衝撃電流方法小さい容積の特徴がある部分的な排出の点検器械、優秀な性能および容易な操作です。
II.Mainの部品:
| SN | 装置の名前 | タイプおよび指定 | 単位 | Qty |
| 1 | ホスト・マシン | JF-2002 | 部分 | 1 |
| 2 | JZFシリーズ口径測定器 | JZF-10 | 部分 | 1 |
| 3 | アンプ | 部分 | 1 | |
| 4 | 入力信号の単位 | SN 2、3,4 | セット | 1 |
| 5 | 標準的な関係ワイヤー | セット | 1 |
III.検出の主義図
注:PDは自由なテスト変圧器セット（置かれる力の頻度電圧抵抗テスト）がターゲット テストの電圧テスト チャートにテスターJF 2002年を検出するPDに（電源変圧器、CB、ブッシュ、CT、PTのdiscloserのような等）必要とされるPDの分圧回路のカップリング ターミナル検出がPDのカップリング信号を持っていたりそしてテスト チャートからPDのレベルを上がる得ます。
VI. PDのテスターJF2002の技術的な変数
1.Keywords:時間基準の頻度、表示、測定のfuctionsの変更
- frequecny時間基準:50,100,150,200,400Hz電源:50HZ 220V
- 表示:長円---拡大して下さい---最短コース
- 測定のfuctionsと変えて下さい
10kHz~300kHzをカバーする2.Integrated設計大会IEC60270の標準。
測定された目的の3.Capacitance範囲:6pF~250uF
測定の感受性および最高。テーブルとして流れ
| 入力単位SN.optional | 測定された目的Cxの範囲 | 感受性（PC） | 許可された回路電流 | |
| 不均衡回路 | バランス回路 | |||
| 1 | 0~25~100pF | 0.02 | 30mA | 0.25A |
| 2 | 25~100~400pF | 0.04 | 50mA | 0.5A |
| 3 | 100~400~1500pF | 0.06 | 120mA | 1A |
| 4 | 400~1500~6000pF | 0.1 | 0.25A | 2A |
| 5 | 1500~6000~25000pF | 0.2 | 0.5A | 4A |
| 6 | 0.006~0.025~0.1μF | 0.3 | 1A | 8A |
| 7 | 0.025~0.1~0.4μF | 0.5 | 2A | 15A |
| 8 | 0.1~0.4~1.5μF | 1 | 4A | 30A |
| 9 | 0.4~1.5~6.0μF | 1.5 | 8A | 60A |
| 10 | 1.5~6.0~25μF | 2.5 | 15A | 120A |
| 11 | 6.0~25~60μF | 5 | 25A | 200A |
| 12 | 25~60~250μF | 10 | 50A | 300A |
| 7R | 純粋な抵抗 | 0.5 | 2A | 15A |
長円スキャンの4.Time基盤:
- 頻度50/60 （内部）、100,150,200,400Hz
- 回転:30°per等級、総360°
- 表示方法:長円---拡大して下さい---最短コース
- 高周波時間基準の長円は入力電圧（10~250V）によって標準状態に合わせることができ力は1VAよりより少しです。自動保護機能場合の積み過ぎ
5.Displaying単位:
明るさおよび焦点のノブを備えているreactangleのオシログラフの管（124×104mm2）、
6.Amplifier:
- 低頻度3dB、fL:任意10,20,40kHz
- 高いfrequecny 3dB、fH:任意80,200,300kHz
- 利益調節:総体の調節の6つの等級。等級間の利益相違は20+ 1dBの範囲>20dBを調節する罰金です
- プラスのそして脈拍返答<1dB引く非対称
7.Time窓
- 調節可能な窓の幅、15°~150°on 50/60Hz
- 回転窓の位置、0°~170°
- 2つの窓はオン/オフをそれぞれまたは同時に缶詰にします
- 衝撃装置、映像を撮ることへの20mS時間
8.Pulseピークのメートル
- 線形スケールが付いているポインターのメートル、0~100偏差+ 5% （フル・スケールと）
- ロガリズムのスケールが付いているポインターのメートル、0~10~100偏差+ 5% （フル・スケールと）
- 3.5bits LEDのデジタル表示装置、0~100偏差が付いているポインターのメートル+ 3% （フル・スケールと）
9.Measuring電圧計
- 測定範囲:100KV （100KV電圧計の抵抗R）と
- 表示:デジタル3.5bits LED偏差+ 3%
10.Zero印システム
- 内部のゼロ印の発電機によって作られて、それは極性を変え、0~180°を回すことができます従って高圧抵抗器によってなされる本当のゼロ印と対応できます。
- ゼロ印はfrequecnyすべての長円スキャンと対応します。
11. 次元:530×550×220mmの重量:22kg
VII.任意モデル
- モデルJF 2002年: PDのチャンネル テスト1は運びます
- モデルJF 2003年: PDのチャンネル テスト3チャネル
- モデルJF 2004年: PDのチャンネル テスト4チャネル
VIII.任意他のテスト セットに一致させました
- システムを発生させることをAC高圧を検出するPD: CQSBシリーズPD自由な力の頻度テスト変圧器システム
- PD信号のカップリングの単位: カップリングの分圧回路か標準的なカップリング コンデンサーのコロナのタイプ無し
