詳細製品概要
主義をテストして下さい: 力の頻度テスト変圧器回路 テスト基準: IEC60060-1:2010年
Max.Capacity: 400KVA マックス。電圧が: 400kV
使用法: 電源変圧器、ガス絶縁された開閉装置、ブッシュ、防止装置および絶縁材のための工場質の点検のAC Hipotテスト 部品:: 制御卓、電圧安定器、シリンダー タイプ テスト変圧器、保護抵抗および分圧回路
頻度をテストして下さい: 50Hz か 60Hz 使用率: 60mintsまたは順序によって作られて
正確さをテストして下さい: より少しにより1.0% 出力波形: 純粋な正弦波
PDのレベル: PDは、コロナ、5pCよりもっと放しません
ハイライト:

pdテスト装置、部分放電テストセット

,

partial discharge test set

PDフリーACトランステストシステム、PDフリー電源周波数電圧耐性システム

I.製品の説明と用途:

CQSBシリーズPD自由電力周波数試験変圧器システムは、主に電気技師製品および絶縁材料または絶縁構造のための耐電圧周波数電圧に使用されます。 それはまた変圧器、相互誘導、避雷器、等のようなテスト目的のPDの自由電力の頻度テスト電源に使用されます。 それは電気技師の製造部門、電力操作部門、R&Dの施設および高等教育の施設で広く利用されています。 システムの分圧器にはPD信号のカップリング端子があり、2または4チャンネルのPDアナライザ(オプション)を装備することで、検査対象のPD検出を実現できます。

モデルCQSB-400KVA / 400KVには、直列接続された2つの積み重ね可能なシリンダータイプのテストトランスがあり、400KVのテスト電圧と1Aのテスト電流を出力します。 デューティサイクルは60分オン、60分オフ、

これまで、このテストセットは、さまざまな投票耐性テストアプリケーションに従って、さまざまなシリアル化モデルを形成していました。類似のモデルでは、次の節で他の典型的なモデルを見ることができます。

II。 メインコンポーネント:

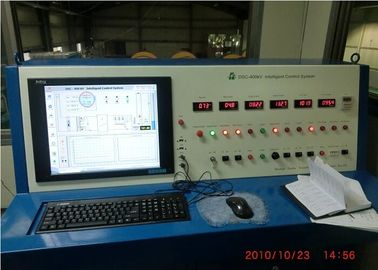

  • 電源周波数インテリジェント測定および制御システムまたはコンソールタイプ制御キャビネット
  • 電源スイッチキャビネット
  • 電圧調整キャビネット
  • 鉄タンクタイプまたはシリンダータイプのテスト変圧器、
  • 補償リアクトル
  • 電源周波数保護抵抗
  • 電子急速保護装置
  • 結合容量性分圧器

例えばモデルCQSB-400KVA / 400KV

SN コンポーネント名 タイプと仕様 数量 各重量 各次元
1 制御コンソール FKGB-400KV ワンピース 180kgs 1200×420×820mm
2 電圧調整キャビネット DT-400KVA ワンピース 2500kgs 1100×1050×1250mm
3.1 積層型テストトランス CQSB-400KVA / 200KV ワンピース 3000kgs D1200×H2800mm
3.2 第2 積層型テストトランス CQSB-200KVA / 200KV ワンピース 2400kgs D1200×H2500mm
4 保護抵抗 BHR-1A / 400KV 1個 120kg D380×L850mm
5 カップリング容量付き分圧器 TJF-400KV / 500pF 1セット 200kg D320×H6000mm
6 特別テスト付属品
注:特別な要件は注文によって行うことができます。

III。 該当するオブジェクト

  • 変圧器、GIS、相互インダクタ、スイッチ、ブッシング、アレスタ、ケーブルなどの、HV電気工学および装置の部分放電およびAC耐電圧試験。
  • 絶縁材の電源AC耐電圧

IV。 技術的な特徴

  • 5pC以内の大きさを保証することができる、完全な設置の小さな規模(特別な場合を除く)
  • エポキシ樹脂流し込みシェル、ガラス繊維畳み込み非コロナ高電圧絶縁外筒
  • 完全な機器の低インピーダンス、過電圧の完全な機能、過電流、信頼性のあるアーク保護
  • グレーディングシールド、アルミ成型、滑らかな表面、軽量、取り付けに便利な専用金型
  • 大容量のHV試験装置は、はるかに高いインテリジェンスを保証するために、電力周波数インテリジェント測定および制御システムを採用しています。
  • 制御と保護の自動化
  • サンプリングと光通信を使用して、高電圧と低電圧の制御ループを完全に分離します。
  • テスト処理では、自己検査とリアルタイムステータスの表示が可能です。
  • データとレポートの完璧な管理機能
  • HV U / T、I / Tテスト曲線を記録して描画できること

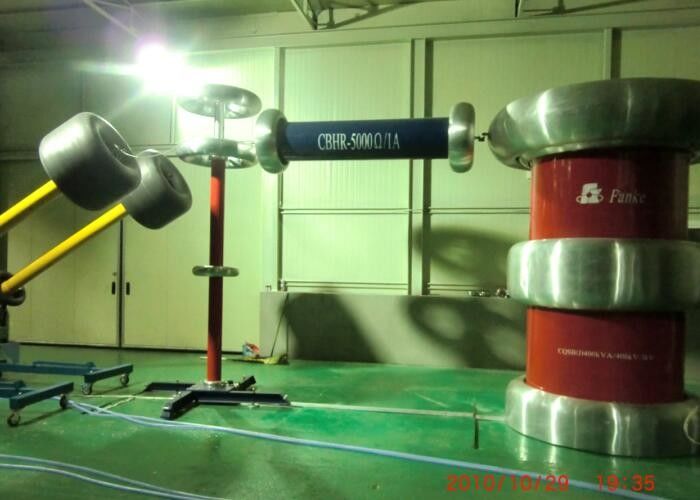

V.テスト接続図(例:モデルCQSB-400KVA / 400KV):


VI。 利点

  1. 50Hzまたは60Hzの純電力周波数試験、出力電圧歪み(THD)は非常に小さいです。
  2. 低い部分放電測定要件を満たす
  3. テストホール内のスペースを節約するためのモジュール構造
  4. 低インピーダンス、広い応用範囲
  5. コンピューター制御測定システムで操作が簡単
  6. 人員と設備の安全を確保するための完全な保護回路
  7. サージおよび過渡保護に敏感な電子部品
  8. 負荷が電圧下で変化する場合(コロナ、湿式および汚染試験)または負荷が誘導性である場合(誘導電圧変圧器)でも安定した電圧を必要とする試験に特に適しています。

VII。 一般的な技術データ:

  1. システム試験のモード:シリンダー型変圧器を備えたPDフリーAC耐電圧試験システム
  2. システムモデル:CQSB-400KVA / 400KV
  3. 入力電源:380±10%(単相)、50Hz / 60Hz
  4. 定格出力容量:400kVA
  5. 定格出力電圧:400KV
  6. 最大試験電圧:400KV以下
  7. 定格出力電流:1.0A
  8. 登録 周波数範囲:50 / 60Hz
  9. 出力電圧波形:純粋なサイン波
  10. 温度上昇:定格電流60分で65K未満。
  11. 騒音レベル:65dB以下
  12. 構造:設計されたシリンダータイプで油浸


VIII。 その他のオプション部品

  1. 電源ノイズフィルタ
  2. トリプルとファイブフィルター
  3. 補償リアクトル
  4. 過電圧電子高速保護デバイス
  5. SF6標準コンデンサ・
  6. 部分放電検出器


IX。 他の典型的なモデル

1.シングルトランスタイプ

モデル

定格出力

(KVA)

LV入力電源(KV) 定格出力電圧(KV)

シリンダトランス寸法

D×H(mm)

重さ(kg)
CQSB-1.5KVA / 50KV 1.5 0.22 50 φ430×580 65
CQSB-2.5KVA / 50KV 2.5 0.22 50 φ280×500 70
CQSB-3KVA / 50KV 3 0.22 50 φ300×510 72
CQSB-5KVA / 50KV 5 0.22 50 φ460×580 110
CQSB-5KVA / 100KV 5 0.22 100 φ640×820 130
CQSB-10KVA / 100KV 10年 0.22 100 φ620×850 160
CQSB-50KVA / 100KV 50 0.4 100 φ725×1100 500
CQSB-12KVA / 120KV 12年 0.38 120 φ750×1230 380
CQSB-15KVA / 150KV 15年 0.38 150 φ820×1220 500
CQSB-20KVA / 200KV 20 0.38 200 φ1080×1700 900
CQSB-50KVA / 250KV 50 0.38 250 φ1460×1520 1250
CQSB-75KVA / 250KV 75 0.38 250 φ1460×1780 1450年
CQSB-75KVA / 500KV 75 0.38 500 φ2000×4850 6800
CQSB-100KVA / 100KV 100 0.38 100 φ1000×1250 800
CQSB-100KVA / 150KV 100 0.38 150 φ1410×1620 1700年
CQSB-100KVA / 250KV 100 0.6 250 φ1100×1450 1550年
CQSB-125KVA / 250KV 125 0.38 250 φ1540×2060 3460
CQSB-150KVA / 150KV 150 0.6 150 φ1420×1620 2200
CQSB-2000KVA / 500KV 2000年 3 500 φ3000×4800 50000

2.スタック式シリンダートランス

モデル

定格出力

(KVA)

LV入力電源(KV) 定格出力電圧(KV)

シリンダトランス寸法

D×H(mm)

重さ(kg)
CQSB-10KVA / 2×50KV 10年 0.2 100 φ410×980 200
CQSB-25KVA / 2×125KV 25年 0.38 250 φ1250×2200 890
CQSB-100KVA / 2×200KV 100 0.38 400 φ1580×3650 2500
CQSB-150KVA / 2×150KV 150 0.38 300 φ1600×3200 3980
CQSB-300KVA / 2×150KV 300 0.38 300 φ1600×3800 4280
CQSB-250KVA / 2×250KV 250 0.38 500 φ2220×6100 11200
CQSB-500KVA / 2×250KV 500 0.6 500 φ2030×4600 18500年
CQSB-600KVA / 2×300KV 600 3 600 φ3200×8000 19000
CQSB-1200KVA / 2×300KV 1200 0.6 600 φ3000×6200 28900
CQSB-1250KVA / 2×125KV 1250 3 250 φ4500×3200 14500
CQSB-300KVA / 2×300KV 300 3 600 φ2610×5600 10000
