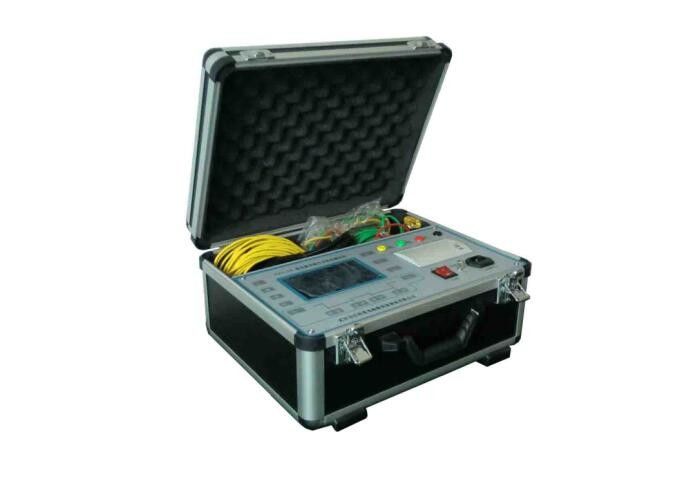

オンロードタップチェンジャーテストのための耐久力のある変圧器の試験装置

電源トランス負荷時タップ切換器特性テスター、変圧器タップ切換器テスター

I.製品の説明と用途

FKC-1Aテスターは電力系統の負荷変圧器および特別な変圧器の負荷のタップ変更の電気特性の索引を測定し、分析するのに使用され、テストデータを分析し、救い、そして印刷する機能を有する総合試験装置です。 コンピュータ制御により、トランジションタイム、トランジション波形、トランジション抵抗、特別に設計された測定回路を介して負荷時タップ切換器の三相同期などのパラメータの自動測定を実現することができます。交換器のリード線だけでなく、変圧器の三相スリーブと中性点との直接配線を介して、ニーズと現場の状況に応じて測定を実行します。

FKC-1Aテスターは電力機器の予防試験と変圧器オーバーホールにおけるタップ切換器の潜在的故障を迅速に診断し、電源変圧器の負荷タップ切換器の試験方法の問題を解決するときに電力系統運転の信頼性を向上させることにおいて極めて重要時代遅れと非公開。

II。 特徴

1.三方独立テスト電源、最大出力電流0.5A 1A

2.装置のサンプルレート：10〜20 KHZ

3.単一波形の最大保存時間：6.4秒

4.遷移抵抗の測定範囲：Y / 0形トランス1〜40Ω

Y型トランスの場合は1〜20Ω。

5.測定精度：1〜5Ω、±10％。

5-40Ω、Δ≦±5％時間誤差：Δ≦±1％

6.モニター：240×128T、T6963Cコントローラ

処理部：高速８ビットマイクロプロセッサ、データメモリ：５１２Ｋ

8.高速A / Dコンバータ、最大サンプルレートは400 KHZ

9.動力源：220V±10％力£200W

10.寸法：410mm×320mm×200mm。

11.重量：20kg

III。 付属品

• 10mテストワイヤー4本でテストクリップ
• 1mテストワイヤー4本入りワニ口クリップ
• 電力線1個
• 印刷用紙2ロール
