フルオートマチックの統合された変圧器の試験台、電源変圧器の試験システム

フルオートマチックの統合された変圧器の試験台、電源変圧器の試験システム

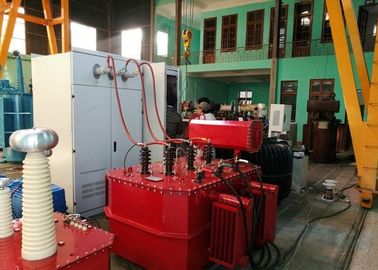

Full Automatic Integrated Transformer Test Bench , Power Transformer Test System
Full Automatic Integrated Transformer Test Bench , Power Transformer Test System Full Automatic Integrated Transformer Test Bench , Power Transformer Test System Full Automatic Integrated Transformer Test Bench , Power Transformer Test System Full Automatic Integrated Transformer Test Bench , Power Transformer Test System

大画像 :  フルオートマチックの統合された変圧器の試験台、電源変圧器の試験システム ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke High-Voltage
証明: ISO9001
モデル番号: FKBT-III-250KVA
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 45~75の仕事日
支払条件: L/C、T/T
供給の能力: 5units/2months
詳細製品概要
アプリケーション: 電源変圧器の質の点検のための定期的なテスト 項目をテストして下さい: 負荷損失および正価格販売テストのDCの耐性検査、巻くダランベールの収束判定法、巻く温度の上昇テスト、AC hipotは等テストします。
技術の特徴: PLCコンピュータおよびタッチ画面は二重操作の方法を制御します 設計特微: 普遍的なテスト ソフトウェア、テスト項目は順序によって任意である場合もあります
頻度をテストして下さい: 50Hz か 60Hz 他の機能: フル オートマチックの、広範囲テスト
ハイライト:

配電変圧器試験装置、変圧器試験システム

,

transformer test system

全自動変圧器統合テストベンチ、電力変圧器総合テストシステム

I.製品の説明と用途

変圧器の製造または保守の前後には、必要な品質検査および試験項目が必要です。

電源トランス総合テストシステムは、上記のテスト目的のために設計され使用されています。 顧客の注文の異なるテスト項目の要件によると、それはPLCコンピュータと包括的かつモジュール式のソフトウェアを採用し、一体型のテストベンチになるように追加の電流計、電圧計と電力計を統合し、大幅に改善されたテスト効率、適用性とテスト正確さ。 テストレポートを自動作成して保存し、外部のプリンタでレポートを印刷することができます。

テストシステムは、次のようなテスト項目を整理することができます。

1.1システム内の主な試験項目

  • トランス無負荷特性試験
  • トランス負荷特性試験
  • 電源周波数交流電圧耐電圧テスト
  • 3倍周波数誘導耐電圧テスト。
  • トランス高調波試験
  • トランス直流抵抗試験
  • 変圧器比、グループ、エラーテスト。
  • 変圧器の温度上昇試験

1.2システム外の支援テスト項目

  • 変圧器の絶縁抵抗、吸収率、分極率テスト。
  • 変圧器絶縁油分析システム。
  • トランスの誘電損失試験
  • 部分放電テスト
  • 環境温度および湿度試験

1.3電源トランスをテストするためのカスタマイズ能力

  • 容量:360000kVA以下
  • 電圧レベル:500kV、330kV、220kV、110kV、35kV / 10kV、単相3相電源トランス
  • 次の表のような逆転試験の精度と範囲

項目

測定範囲

相対誤差

電圧

0.1〜600V

±(0.2%読み値+ 0.1%レンジ)

現在

0.1〜200A

±(0.2%読み値+ 0.1%レンジ)

U * I

±(0.2%読み値+ 0.1%レンジ)

力率

0.1〜0.9999

±3桁

電源

AC220V±10%50Hz±2%

動作条件

使用温度範囲0〜40℃相対湿度30〜90%

外形寸法

カスタマイズ

重量

カスタマイズ

II。 試験システムは3つの主要部分

変圧器統合テストシステム監視ステーション(または監視キャビネットとサンプリングキャビネットの名前)。

変圧器統合試験システム制御盤(または補助制御盤と名付ける )。

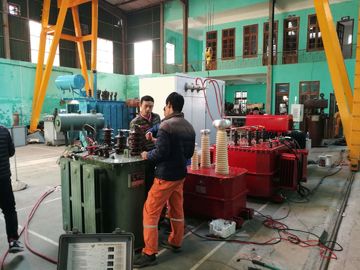

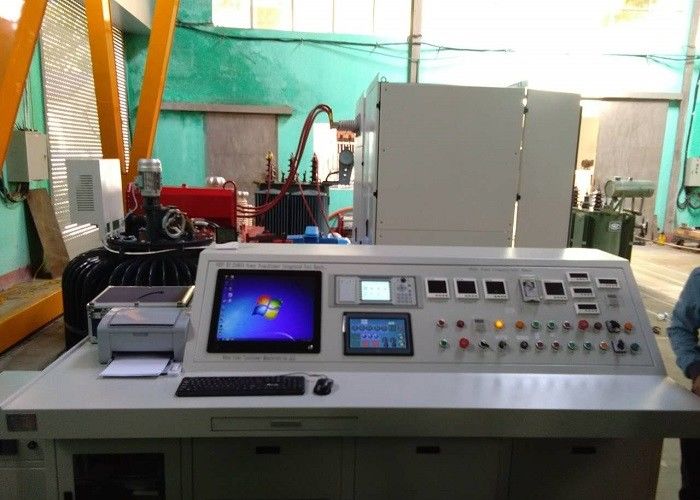

変圧器統合テストシステムのオペレーティングプラットフォーム(またはテストベンチの名前)。

III。 ユニバーサル構造と機能

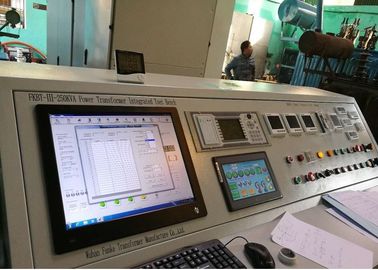

  • システムはコンピュータ自動操作を採用し、手動操作機能を維持します、それはテストを完了するためにマウスかタッチスクリーンを使用できます、テストデータはテスト終了後自動的にテストレポートにアップロードできます、あなたは自動的に元のテストデータを呼び出せますデータ番号を入力するだけです。
  • キーボードでトランスの基本パラメータ(容量、高電圧側と低電圧側)を入力した後、高電圧と低電圧の電流と電圧ギアを自動的に選択します。
  • 自動切替装置(手動ボタン不要)、自動切替。
  • 定格電流または電圧への自動リフティングレギュレータ、および自動速度制御は、自動的に停止します。
  • 自動異常電流、電圧保護、およびアラームの指示
  • 自動データ取得、およびデータの自動保存、初期状態マシンの自動復元
  • 自動印刷工場テストレポート
  • すべての監視パラメータとベクトル図は、国際標準に従って同じ画面に表示されます。
  • 測定精度を確保するために高精度パワーアナライザを採用してください。 電力分析器は私達の会社によって開発され、私達自身によって首尾よく開発され、2年間中国の国民の変圧器の品質検査の中心で働きました。
  • システムは、ソフトウェア、ハードウェア、システムインターロック、およびその他の複数の保護を持っており、一次側と二次側の制御回路部分に分割体設計、個別設計を採用しています。
  • 電圧調整器はモーター速度の恣意的な調節を実現するために可変周波数技術を採用し、作業効率と試験データの正確さを大いに改善します。
  • システムは31回高調波解析試験を実施することができる。



モデルFKBT-III-250KVAの適用(例)

システムは電源トランステスト、テスト済みトランス仕様に適用されます。 次のとおりです。

  • テスト容量:2500KVA以下
  • HV側定格電圧:35KV、22KV
  • LV側定格電圧:0.4〜6KV
  • 最大インピーダンスレベル:8%以下

4.2システムには以下のテスト機能があります。

SN テスト項目 買い手 側で テストする 顧客 側で テストする
1 電源トランスの無負荷機能テスト
2 電源トランスの負荷損失機能テスト
3 電源トランスの電源周波数耐電圧試験
4 変圧器のための3つの二倍になる頻度誘導された電圧抵抗テスト
5 電源トランス巻線の巻線比と極性試験
6 電源トランス巻線の直流抵抗試験
7 電源トランスの温度上昇試験

4.3参照標準

GB 1094.1——1996 電源トランスパート1:一般
GB 1094.2——1996 電源トランスパート2:温度上昇
GB 1094.3——1996 電源トランスパート3:絶縁レベル、絶縁試験、および外部絶縁エアギャップ
GB / T 1094.10 - 2003 電源トランス騒音レベル測定
GB / T 6451 - 1999 三相油浸電力変圧器の技術的パラメータと要件
GB 1094.11 - 2007 乾式電源トランス
GB / T 10228- 2008 乾式電力変圧器の技術的パラメータと要件
GB / T 15164——1994 油入変圧器負荷ガイドライン
GB / T 507 - 2002 絶縁油破壊電圧測定
IEC60076-1〜5 電源トランス
IEC60726 乾式電源トランス

4.4。 輸出のための構成と供給範囲

ケース番号 木の場合の部品の名前及び指定 数量 パッケージ

北西

(キログラム)

GW

(キログラム)

L * W * H

(mm)

ボリューム

(m3)

8-1

電源トランス統合テストベンチ、モデル:FKBT-III-250KVA

ホストマシン、必要なコンポーネント、ワイヤ、テストアクセサリなどを含む

1個 木製ケース 1100 1250 2500 * 1080 * 1460 3.942
8-2

LV補助制御コンソール

産業用制御コンピュータを含む、モデルFKBT-III、プロのテストソフトウェアおよび部品テスト用ケーブル付き

1個 木製ケース 650 700 1100×1050×2430 2.842
8-3 HV補助コントロールコンソールおよびHV精度CT&PT、部品テストケーブルを含む 1個 木製ケース 700 750 1300 * 1130 * 2430 3.614
8-4

誘導型電圧調整器(三相タイプ)、

TSJA-250kVA形

1個 木製ケース 1510年 1600 1265 * 1265 * 1700 2.721
8-5 中間周波発生ユニットFKBF-40kVA 1個 木製ケース 620 650 1830 * 600 * 900 0.989
8-6 昇温試験および環境温度検査テスター、温度サンプリングプローブ用収納棚 1個 木製ケース 165 200 550×580×810 0.259
8-7

中間テストトランス

(三相タイプ)、

モデル:YDJ-250kVA / 2; 3; 6; 12kV / 0.6kV

1個 木製ケース 2900 3150 1910 * 1850 * 2000 7.067
8-8

油浸テストトランスセット

CQSB(j)-40KVA / 50.75.100KV

1個 木製ケース 550 600 1120×860×1610 1.551
合計: 8ケース 8235kgs 8950kgs 22.985m 3
