変圧器の静電容量およびTan Delta試験装置の誘電損失および静電容量

トランス容量とタンデルタテスタ、自動タンデルテスタ、誘電損失と容量

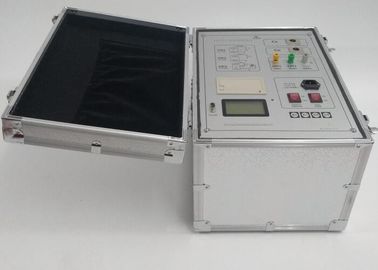

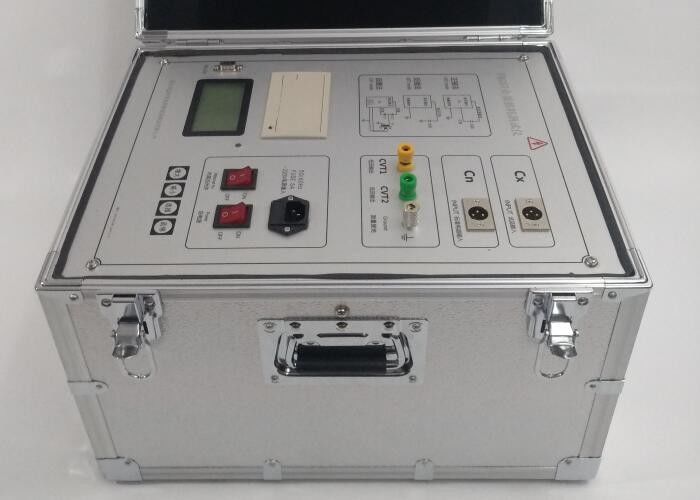

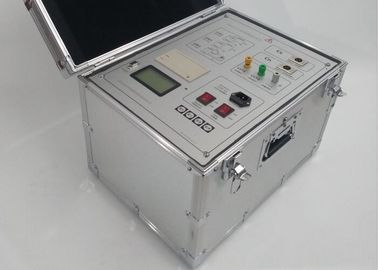

I.製品の説明

FKGST型自動10KV静電容量＆散逸率テストセットは、発電所や変電所などの干渉の大きい場所での散逸率（PF）の測定に使用されます。 それはまた高精度テストのための実験室で使用することができます。 高精度デジタルブリッジ、パワーユニット、リファレンスコンデンサ（CN）、昇圧トランス、その他の電子回路など、メーター全体が1つに設計されています。 それはまた周波数シフト技術、FFT（高速フーリエ変換アルゴリズム）およびデジタルフィルタリングを使用しています。 起動すると自動的に起動し、結果をLCDディスプレイに出力して結果を自動的に印刷します。

FKGSTタンデルタ（散逸率）テスタは、可変周波数電力、タンデルタブリッジ、テスト用トランス、テスタ内の標準コンデンサで構成されています。 可変周波数パワーは5種類の周波数を生成することができます：45Hz、50Hz、55Hz、60Hzおよび65Hzの下でテストを行うことができます。 このテスターで採用される可変周波数技術は、高干渉環境で高精度を保証することができます。

II。 テスト原則

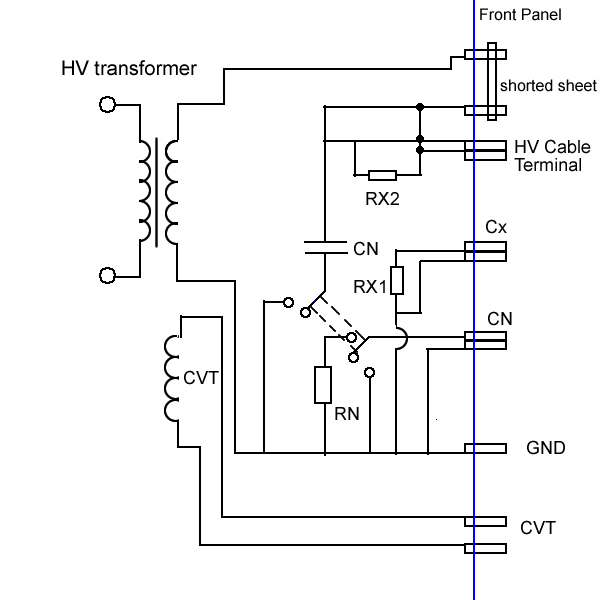

図1主電源の配線図

RX1 ---非接地試験片測定におけるサンプリング抵抗

RX2 ---接地試験片測定におけるサンプリング抵抗

CN ---標準コンデンサ

RN ---基準信号のサンプリング抵抗

CVT ---自励発振によるCVT測定の電圧出力端子。

III。 技術パラメータ

1. 容量範囲：内部HV： 3pF - 60000pF / 10kV。 60pF〜1μF / 0.5kV

2. 試験精度：Cx：±（読み値×1％＋ 1pF）

   tgδ：±（読み値×1％+ 0.00040）

3. 外部HV：3pF - 1.5μF/ 10kV。 60pF〜30μF / 0
4. 分解能：最大0.001pF、有効数字4個。
5. tgδの範囲：無制限、0.001％の分解能、 3つの試験品の 静電容量 、インダクタンスおよび抵抗の 自動識別 。
6. テスト電流範囲：10μA - 1A
7. 内部HV：設定電圧範囲： 0.5〜10kV
8. 最大出力電流：200ミリアンペア
9. バックバスト法：連続無段階制御
10. テスト周波数： 45、50、55 シングル周波数 45 / 55Hz自動デュアル可変周波数
11. 外部HV：USTの場合、最大試験電流は1A、電源周波数または可変周波数は40〜70Hzです
12. GSTの場合、最大試験電流は10kV / 1A、電源周波数または可変周波数は40〜70Hzです。
13. CVT自 励低 電圧出力：出力電圧3 - 50V、出力電流3 - 30A
14. 測定時間：測定方法により異なりますが、約40秒
15. 入力電源： 180V - 270VAC、50Hz / 60Hz±1％、交流または発電機により供給
16. コンピューターインターフェース：標準RS232インターフェース
17. プリンター：WH-A7ミニサーマルプリンター
18. 環境温度：-10 ℃ 〜50 ℃
19. 相対湿度：<90％
20. 外形寸法 ： 460 × 360 × 350mm
21. 重量 ： 28キロ
