PDフリー高電圧テスターシステム、部分放電測定装置

PDフリー高電圧テスターシステム、部分放電測定装置

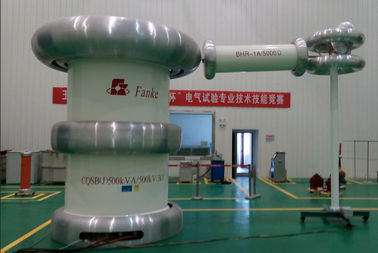

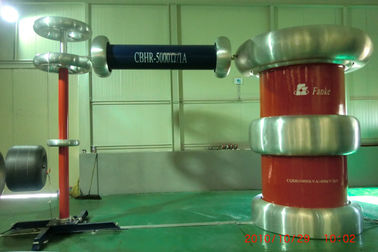

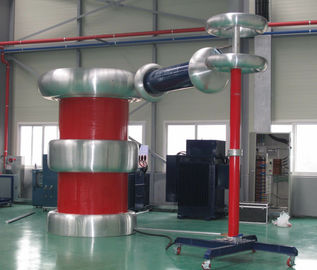

PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment
PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment

大画像 :  PDフリー高電圧テスターシステム、部分放電測定装置 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke High-Voltage
証明: ISO9001
モデル番号: CQSB-300KVA / 600KV
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 45~75の仕事日
支払条件: L/C、T/T
供給の能力: 5units/2months
詳細製品概要
主義をテストして下さい: 力の頻度テスト変圧器回路 テスト基準: IEC60060-1:2010年
Max.Capacity: 300KVA マックス。電圧が: 600KV
使用法: 電源変圧器、ガス絶縁された開閉装置、ブッシュ、防止装置および絶縁材のための工場質の点検のAC Hipotテスト 部品:: 制御卓、電圧安定器、シリンダー タイプ テスト変圧器、保護抵抗および分圧回路
頻度をテストして下さい: 50Hz か 60Hz 使用率: 60mintsまたは順序によって作られて
正確さをテストして下さい: より少しにより1.0% 出力波形: 純粋な正弦波
設計特微: PDの自由な設計、純粋な力の頻度テスト、シリンダー タイプ テスト変圧器、容易なinstllation
ハイライト:

配電変圧器試験装置、変圧器試験システム

,

transformer test system

シリンダー型変圧器を備えたPDフリーAC耐電圧試験システム、部分放電測定

I.製品の説明と用途:

シリンダー型変圧器を備えたPDフリーAC耐電圧試験システムは、HVケーブル、電源変圧器、ガス絶縁開閉装置、ブッシング、アレスタおよび絶縁材料などの高電圧電気製品およびHV試験会場内の部品の試験に使用されます。

広い適用範囲で、それは通常、電源周波数AC耐電圧試験、PD検出およびケーブル長寿命試験を含む高電圧製品品質検査の日常試験試験に適用することができます。これらのシステムは安定した電圧を必要とする試験に特に適しています。負荷は電圧下(コロナ、湿式および汚染試験)または負荷が誘導性であるとき(誘導電圧変圧器)に変化します。 システムの分圧器にはPD信号のカップリング端子があり、2または4チャンネルのPDアナライザ(オプション)を装備することで、検査対象のPD検出を実現できます。

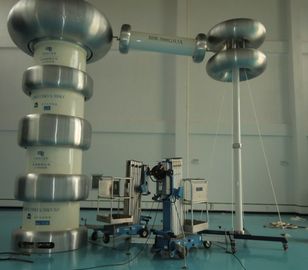

モデルCQSB-300KVA / 600KVは直列接続された2つの積み重ね可能なシリンダー型テスト変圧器を持ち、600KVのテスト電圧と0.5Aのテスト電流を出力します。 デューティサイクルは60分オン、60分オフ、

これまで、このテストセットは、さまざまな投票耐性テストアプリケーションに従って、さまざまなシリアル化モデルを形成していました。類似のモデルでは、次の節で他の典型的なモデルを見ることができます。

II。 メインコンポーネント:

SN コンポーネント名 タイプと仕様 数量 各重量 各次元
1 制御コンソール FKGB-300KVA ワンピース 180kgs 1200×420×820mm
2 電圧調整キャビネット DT-300KVA ワンピース 2500kgs 1100×1050×1250mm
3.1 積層型テストトランス CQSB-600KVA / 300KV ワンピース 3000kgs D1200×H2800mm
3.2 第2 積層型テストトランス CQSB-300KVA / 300KV ワンピース 2400kgs D1200×H2500mm
4 保護抵抗 BHR-0.5A / 600KV 1個 120kg D380×L850mm
5 カップリング容量付き分圧器 TJF-600KV / 500pF 1セット 200kg D320×H6000mm
6 特別テスト付属品
注:特別な要件は注文によって行うことができます。

III。 テスト接続図(例:モデルCQSB-500KVA / 500KV):


IV。 技術の特徴

  1. 50Hzまたは60Hzの純電力周波数試験、出力電圧歪み(THD)は非常に小さいです。
  2. 低い部分放電測定要件を満たす
  3. テストホール内のスペースを節約するためのモジュール構造
  4. 低インピーダンス、広い応用範囲
  5. コンピューター制御測定システムで操作が簡単
  6. 人員と設備の安全を確保するための完全な保護回路
  7. サージおよび過渡保護に敏感な電子部品
  8. 負荷が電圧下で変化する場合(コロナ、湿式および汚染試験)または負荷が誘導性である場合(誘導電圧変圧器)でも安定した電圧を必要とする試験に特に適しています。

V.一般的な技術データ:

  1. システム試験のモード:シリンダー型変圧器を備えたPDフリーAC耐電圧試験システム
  2. システムモデル:CQSB-300KVA / 600KV
  3. 入力電源:380±10%(単相)、50Hz / 60Hz
  4. 定格出力容量:300kVA
  5. 定格出力電圧:300KV、600KV
  6. 最高テスト電圧:600KV以下
  7. 定格出力電流:0.5A
  8. 登録 周波数範囲:50 / 60Hz
  9. 出力共振電圧波形:純粋なサイン波
  10. 温度上昇:定格電流60分で65K未満。
  11. 騒音レベル:65dB以下
  12. 構造:設計されたシリンダータイプで油浸


VI。 その他のオプション部品

  1. 電源ノイズフィルタ
  2. トリプルとファイブフィルター
  3. 補償リアクトル
  4. 過電圧電子高速保護デバイス
  5. SF6標準コンデンサ・
  6. 部分放電検出器


VII。 他の典型的なモデル

1.シングルトランスタイプ

モデル

定格出力

(KVA)

LV入力電源(KV) 定格出力電圧(KV)

シリンダトランス寸法

D×H(mm)

重さ(kg)
CQSB-1.5KVA / 50KV 1.5 0.22 50 φ430×580 65
CQSB-2.5KVA / 50KV 2.5 0.22 50 φ280×500 70
CQSB-3KVA / 50KV 3 0.22 50 φ300×510 72
CQSB-5KVA / 50KV 5 0.22 50 φ460×580 110
CQSB-5KVA / 100KV 5 0.22 100 φ640×820 130
CQSB-10KVA / 100KV 10年 0.22 100 φ620×850 160
CQSB-50KVA / 100KV 50 0.4 100 φ725×1100 500
CQSB-12KVA / 120KV 12年 0.38 120 φ750×1230 380
CQSB-15KVA / 150KV 15年 0.38 150 φ820×1220 500
CQSB-20KVA / 200KV 20 0.38 200 φ1080×1700 900
CQSB-50KVA / 250KV 50 0.38 250 φ1460×1520 1250
CQSB-75KVA / 250KV 75 0.38 250 φ1460×1780 1450年
CQSB-75KVA / 500KV 75 0.38 500 φ2000×4850 6800
CQSB-100KVA / 100KV 100 0.38 100 φ1000×1250 800
CQSB-100KVA / 150KV 100 0.38 150 φ1410×1620 1700年
CQSB-100KVA / 250KV 100 0.6 250 φ1100×1450 1550年
CQSB-125KVA / 250KV 125 0.38 250 φ1540×2060 3460
CQSB-150KVA / 150KV 150 0.6 150 φ1420×1620 2200
CQSB-2000KVA / 500KV 2000年 3 500 φ3000×4800 50000

2.積み重ね可能なシリンダー変圧器のタイプ:

モデル

定格出力

(KVA)

LV入力電源(KV) 定格出力電圧(KV)

シリンダトランス寸法

D×H(mm)

重さ(kg)
CQSB-10KVA / 2×50KV 10年 0.2 100 φ410×980 200
CQSB-25KVA / 2×125KV 25年 0.38 250 φ1250×2200 890
CQSB-100KVA / 2×200KV 100 0.38 400 φ1580×3650 2500
CQSB-150KVA / 2×150KV 150 0.38 300 φ1600×3200 3980
CQSB-300KVA / 2×150KV 300 0.38 300 φ1600×3800 4280
CQSB-250KVA / 2×250KV 250 0.38 500 φ2220×6100 11200
CQSB-500KVA / 2×250KV 500 0.6 500 φ2030×4600 18500年
CQSB-600KVA / 2×300KV 600 3 600 φ3200×8000 19000
CQSB-1200KVA / 2×300KV 1200 0.6 600 φ3000×6200 28900
CQSB-1250KVA / 2×125KV 1250 3 250 φ4500×3200 14500
CQSB-300KVA / 2×300KV 300 3 600 φ2610×5600 10000
