三倍の頻度電源変圧器の試験装置IEC60076-3-2013の標準

電力変圧器、三重周波数発電グループのための誘導された耐電圧試験セット

I.製品の説明：

誘導過電圧耐性試験（ACSD、ACLD、DVDF）とも呼ばれる誘導電圧耐性試験（IVWT）は、電源トランスの最も重要な誘電体試験の1つです。IEC60076-3-2013によれば、IVWTは必要な日常試験および受入試験後の設置ですabobe 110KV電源トランス用。

MODEL IVWTシリーズ誘導電圧耐性テストセットは132KVクラス以下の電源トランス容量のための誘導電圧耐性テスト用に設計されています。コイルの回転、層から層へ。 同期発電機の出力周波数は150Hzです。 、単相または三相出力はコントロールパネルで変更することができます

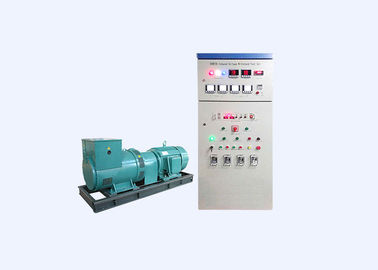

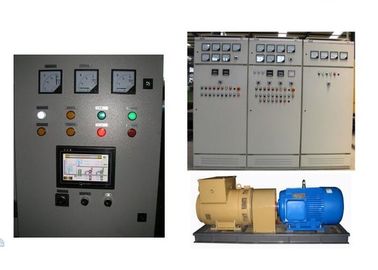

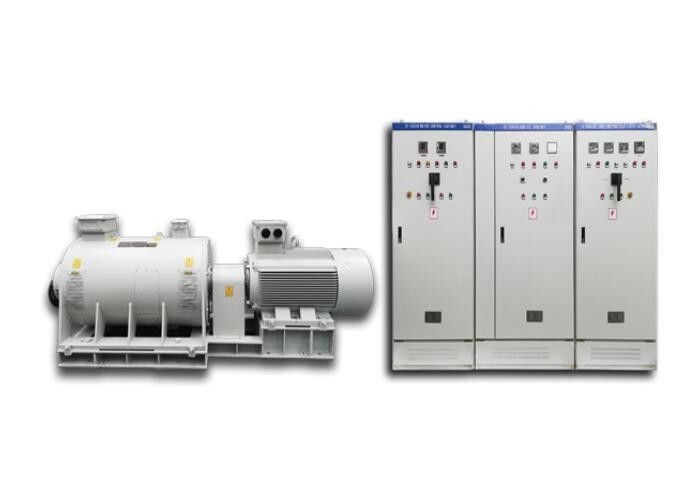

II。 テストセットの主要コンポーネント

1. 三相非同期モーター、定格周波数、380V、50Hz、ワンピース
2. 三相同期発電機、定格周波数150Hz、ワンピース
3. 制御および興奮キャビネット、ワンピース。

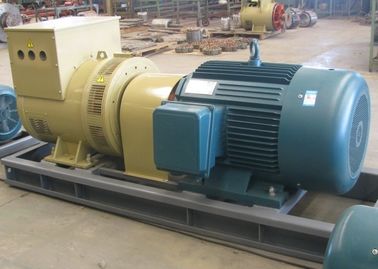

4. モーターと発電機は同じ1つの台座の上に配置され、鋼鉄のカップルで接続されています。

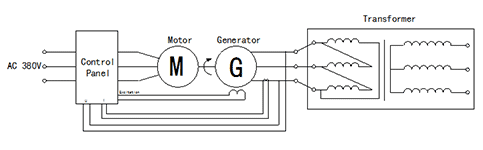

III。 動作原理

このモータが同期発電機を定格回転速度まで駆動している間、直流励磁電力による励磁電流が発電機の回転子コイルに入力されます。 励磁電流の変化に伴う出力電圧の変化

IV。 発電機の構造

実は発電機は同期発電機と直流励磁電源で構成されています。

DC励起電源は発電機の回転子にDC電流/励起電流を供給し、励起電流と励起電圧も表示できます。

V.ユニバーサル製品の特徴：

1. IEC60076-3-2013に準拠してください

デジタルDC励起電源。

3.出力：一定した頻度150Hzの可変的な電圧AC 30--800VかAC 110〜1100V

4.測定と表示：

4.1入力電圧、入力電流、入力周波数、精度0.2％。

4.2出力電流（単相/三相）、出力電圧（単相/三相）、出力周波数、精度0.2％

4.3励磁電流、励磁電圧、タイミング

4.4表示：電力、ゼロ、過電圧、過電流、単相/三相、モーター始動、モーター停止、

4.5制御ボタン：モーター始動、モーター停止、励磁アップ、励磁ダウン、緊急

5.Test期間は時間コントローラーによって前もって調整することができます。

モーターのための6.Start upモード：星デルタ

モーターの7.Direction：時計回り。

8.Generator接続：三相出力の場合は星、単相の場合はオープンデルタ

9.保護：

9.1励磁電源：励磁電流用にゼロインターロック。

9.2発電機：発電機側のA、B、C相の過電流、および過電流値を設定できます。 発電機側のA相に対する過電圧保護。

9.3モーター：過電流、過負荷。

VI。 オプションのモデルと主なパラメータ
