FKVFシリーズ任意電気機器5KW | 400KW容量の高圧試験

FKVFシリーズ任意電気機器5KW | 400KW容量の高圧試験

FKVF Series High Voltage Testing Of Electrical Equipments 5KW~400KW Capacity Optional
FKVF Series High Voltage Testing Of Electrical Equipments 5KW~400KW Capacity Optional FKVF Series High Voltage Testing Of Electrical Equipments 5KW~400KW Capacity Optional FKVF Series High Voltage Testing Of Electrical Equipments 5KW~400KW Capacity Optional

大画像 :  FKVFシリーズ任意電気機器5KW | 400KW容量の高圧試験 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Fanke High-voltage
証明: ISO9001
モデル番号: FKVFシリーズ
お支払配送条件:
最小注文数量: 1単位
価格: Negotiable
パッケージの詳細: 燻蒸の輸出標準的な木の場合は放します
受渡し時間: 45-65 の仕事日
支払条件: T/T
供給の能力: 4units/2months
詳細製品概要
使用法: 可変的な頻度AC共鳴抵抗電圧のための測定および制御装置は回路をテストします。 活用: 最もよい保護および最もよい監視機能
操作の方法: 二重制御方法、計算機制御またはボタン制御 頻度をテストして下さい: 20~400Hz
出力電圧: 任意単一フェーズ、0~250Vまたは0-500V 任意容量: 5KW~400KW
正確さをテストして下さい: より少しにより1.5% 電源: 220V/380V、50/60Hz、
ハイライト:

共振テストセット、電気機器の高電圧テスト

,

high voltage testing of electrical equipments

可変周波数AC共振耐電圧テストセット、可変周波数共振制御ユニット

I.製品の説明:

FKVFシリーズ可変周波数電源は可変周波数AC共振耐電圧試験セットのための主要な測定および制御装置そしてホストマシンです。また可変周波数コンバータと呼ばれます。

可変周波数電源は、試験手順全体の高度な制御を実現する、リモートコンピュータからの高速受信順序を持つARMおよびFPGAデジタル信号プロセッサを採用しています。 高速リアルタイムのFPGAデジタルシグナルプロセッサは、出力波形、リアルタイムテスト高電圧値とコンバータ電力の主回路パラメータを計算して変更し、テストパラメータ、上位マシンへの動作状態、リアルタイムサンプル保護信号、高速クローズ電力出力とその波形発生器

II。 アプリと使い方

  • 可変周波数AC共振耐電圧試験回路用測定制御ユニット
  • 高電圧試験の効率を高め、共振耐電圧試験中の監視と保護を強化するために、古い伝統的なコンソールを交換してください。

III。 ユニットの主な構成要素:

  • 可変周波数電源のFKVFホストマシン
  • 英語テストソフトウェア付きのオプションのリモートコントロールコンピュータ
  • オプションの外部ソール非常停止ボックス
  • 接続ケーブル群
  • オプションの外部警報灯

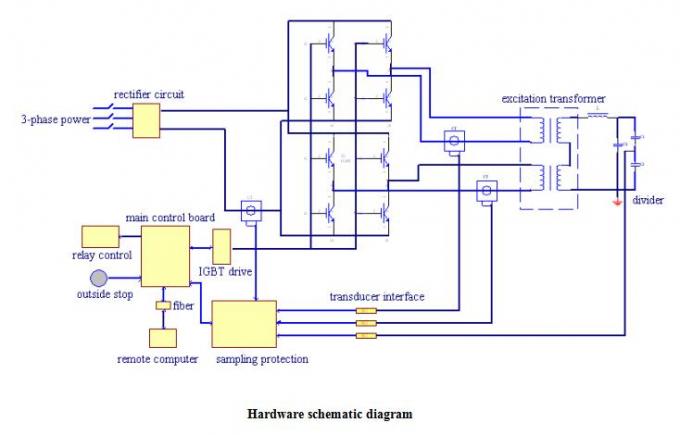

IV。 テスト原理(FKVF-300KWなど)

V.技術パラメータ

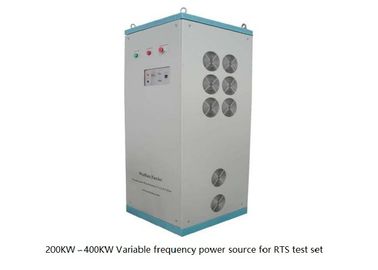

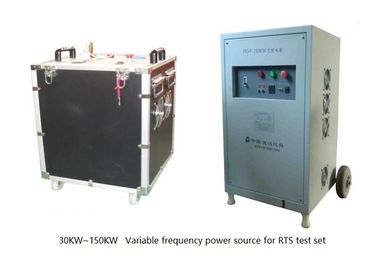

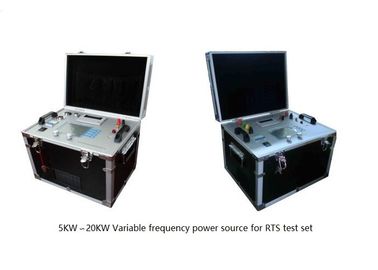

1.定格容量:5KW、10KW、20KW、30KW、50KW、100KW、

150KW、200KW、250KW、300KW、

350KW、400KW、500KWは任意

2.Input力:20KWの上電圧380V±10%三相;

20KW以下の電圧220V±10%単相。

3.働く入力頻度:50Hz / 60Hz

4.出力電圧:20KWの上:調節可能な0-500V(入力380V)

20KW以下:0-250V(入力220V)連続調整可能

5.定格出力電流:モデルにより決定

6.出力波形:方形波

出力周波数の7.Adjustable範囲:20-400Hz

8.出力周波数分解能:0.03Hz

9.出力周波数の不安定性:1%未満

10.出力周波数ステップ値:5Hz、2Hz、1Hz、0.1Hz、0.03Hz

11.出力電圧分解能:0.01kV

12.出力電圧不安定性:1%未満

13.出力電圧ステップ値:U / 45000フルレンジ

14.連続動作時間:60分、温度上昇は45K以下です

15.労働条件:気温-10℃から40℃

16.標高:1000m未満

17.体重:20kg未満(5〜20KW)。

<30 kg(30〜50KW)未満

<650 kg(100〜400KW)未満

<650 kg(400〜500KW)未満

VI。 主な機能:

  • 波形はパルス幅電圧で制御される方形波
  • 運転プロセスの電圧を絶えず監視して下さい、電源電圧および電源の頻度の変動によって引き起こされるHVの電圧が動くとき、システムは電圧を設定電圧に自動的に微調整します。
  • 自動的に周波数をスキャンし、共振点を探します。 周波数範囲は20-300Hzです。 スキャン周波数範囲は手動で設定できます。 スキャンの最大時間は2分です(全周波数スキャン)。 周波数分解能は0.03Hzです。
  • 自動的にテストします。 あなたはテストプログラムを設定することができます、テストプログラムは5つのセグメントに分けることができます。 システムは設定プログラムに従ってテストプロセスを自動的に終了します。
  • 自動テスト時にはいつでも手動制御状態に変更して手動で周波数と電圧を調整できます
  • 耐えるとき自動的に電圧を追跡します。 電圧が正常に変動している場合は自動的に電圧を対象の電圧に調整し、異常に変動している場合は警告します。 ユーザーは実用的なテスト状況のために作動できます。
  • リアルタイムレンダリングUt曲線(電圧 - 時間曲線)時の電圧調整と耐圧。
  • テスト状況をリアルタイムで表示 テスト状況に応じて対応する操作をすることができます
  • 強力な保護と警告機能:過電流保護、過電圧保護とフラッシュオーバー保護、高電圧異常保護、ソフトウェア/ハードウェア同時保護表示。 チェックのための安全性とフォームのレポートファイルを確認してください
  • テストデータを保存し、テストレポートを自動的に作成します。テストレポートを時間内に印刷できます。また、レポートを保存して他の場所に印刷することもできます。
  • データ照会機能 過去のテストデータを照会するためにあなたの条件に従って。
