単相10Aの変流器の試験装置のDC抵抗のテスター

電源変圧器の単一チャネルのDC抵抗のテスター、単相10Aテスト電流出力

I.製品の説明と用途

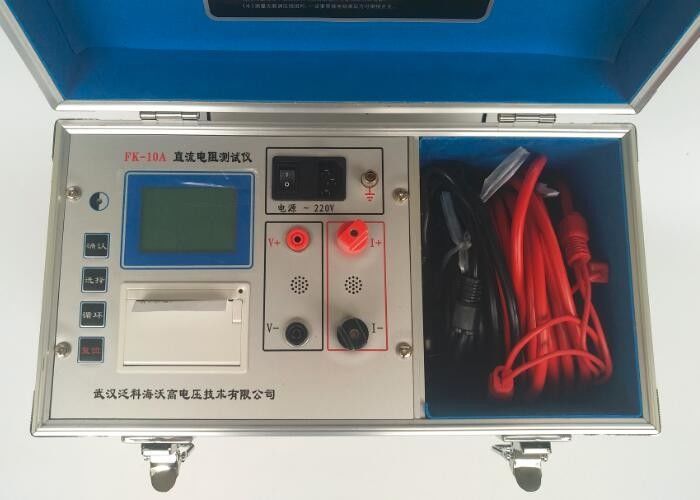

変圧器の直流抵抗は、変圧器製造、工場試験、設置、引継ぎ試験および電力部門からの予防試験における半製品にとって必須の試験項目である。 それは効果的に変圧器コイルの選択、溶接、接合部の緩み、素線の欠如、断線などに起因するいくつかの欠陥、さらには走行後の隠れた危険性を見つけることができます。 変圧器のDC抵抗の迅速な測定のニーズを満たすために、モデルFK-10A DC抵抗テスターは35KV以下の電力変圧器Power Transformer に対して自動選択として7つのオプションの試験電流ギアを使用して行われます。 1A、200mA、40mA、<5mA、0.5mΩ〜100KΩのテスト範囲。

II。 特徴

1.高い自動化および容易な操作を用いる高速シングルチップマイクロコンピューターによって制御されて。 英語の操作メニュー

2つは、新しい力の技術、現在のギヤ位置、広い測定範囲を使用して、負荷に従ってテスト流れを自動的に選ぶことができます。

3、320 * 240ドットマトリックス65KトゥルーカラーLCDタッチスクリーン、強い光の下で明確な表示、タッチスクリーン/ボタンデュアル操作方法。

4、RS232とUSBインタフェースは、コンピュータとUディスクストレージと通信することができます。

5つは、保護機能完全で、器械の背部EMFの影響を確実に保護でき、性能はより信頼できます。

6、放電音アラームと画面のプロンプトで、放電表示をクリア、誤用を減らす

7.応答速度が速く、測定データが安定しており、テスト中にデータが自動的に更新されます。

8、インテリジェントな電力管理技術は、効果的にエネルギーを節約し、機器の内部加熱を減らすことができます。

9、クロックを停止し、メモリをパワーダウンしない、恒久的にデータを保存することができます。

AC / DC作業モードは、商用電源の有無にかかわらず現場で使用することができます。

11.自動選択として7つの任意テスト電流ギヤ、10A、5A、1A、200mA、40mA、<5mA

12.広いDC抵抗測定範囲：0.5mΩ-100KΩ。

III。 技術パラメータ

1.オプションの電流ギアのテスト：自動、10A、5A、1A、200mA、40mA、<5mA

2.分解能：0.1μΩ

3.現在の各ギアでの測定範囲

自動：0.5mΩ〜100KΩ

10A：0.5mΩ〜800mΩ（）

5A：1mΩ〜2Ω

1A：5mΩ〜10Ω

200mA：100mΩ〜50Ω

40mA：500mΩ〜250Ω

5mA：100Ω〜50KΩ

4.精度：0.2％

5.働く温度：-10〜40°C

6.作業湿度：<90％RH、結露なきこと

7.外形寸法：340×240×270mm（L×W×H）

8.重量：≤10kg（梱包の木製ケースを含まず）

9.交流電源：AC220V±10％周波数：50 / 60Hz±5％
