| 使用法: | 配電所の試験機 | 項目をテストして下さい: | AC抵抗電圧テスト |
|---|---|---|---|
| 電圧をテストして下さい: | 27KV、54KV、108KV、200KV | 流れをテストして下さい: | 8A@27KV、4A@54KV、2A@108KV、1A@200KV |
| フィーチャー: | ポータブル、より軽い単一の重量、モジュラーHVのブスター | freqをテストして下さい。: | 30~300HZ |
| 使用率: | 5mintsか60のミント（ケーブルのために） | スペシャルのための: | 中型の電圧配電所のための現地テスト |
| ハイライト: | 共振テストセット、電気機器の高電圧テスト,high voltage testing of electrical equipments |
||
110KV Poweのサブステーションのテストセットのための携帯用可変周波数の共振の耐電圧のテストセット
I.アプリケーション：

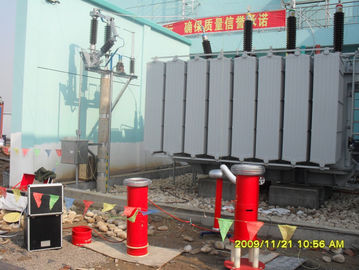

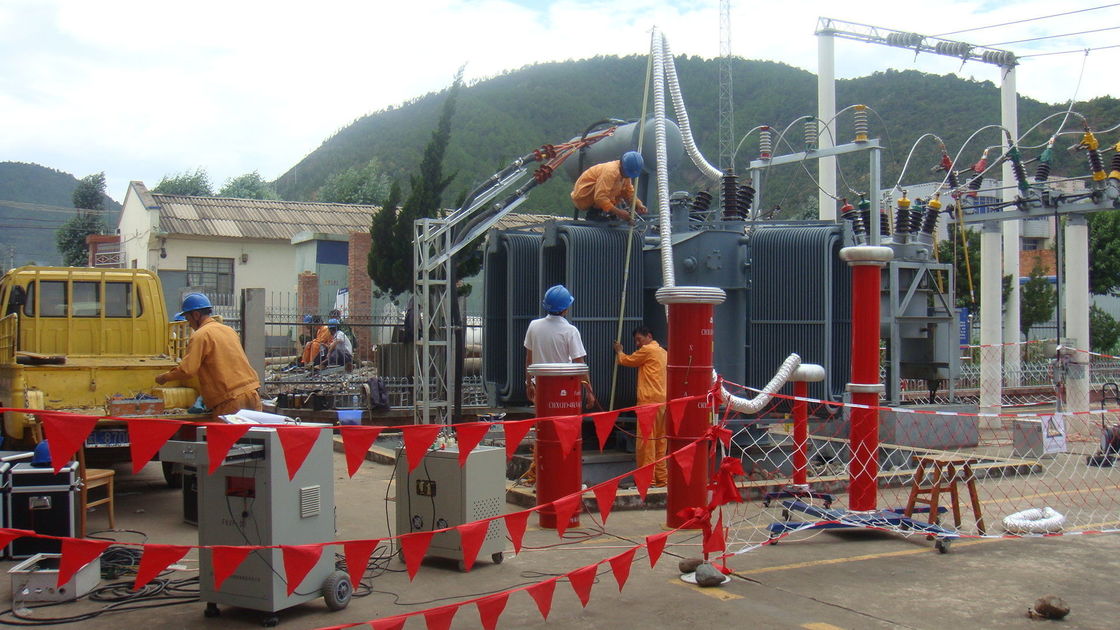

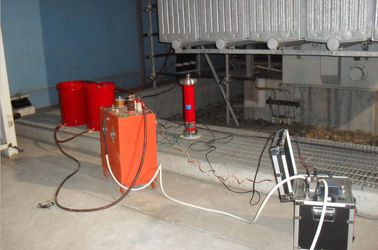

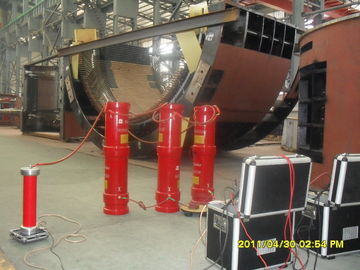

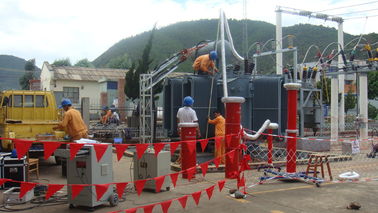

このテストセットモデルCHX-216KVA / 216KVは、可変周波数共振回路技術による配電変電所オンサイトAC耐電圧テスト用に設計されています。 テストセットは可変周波数電源、励磁トランス、モジュラーとデイタイプのHVテストインダクタンス（テストリアクター）と容量ディバイダーから作られています。各ピースは大容量のテスト対象をテストする上で一般的なヘビーテストトランスタイプよりも軽くて軽いです。
モジュール式試験反応器を並列または直列で使用することにより、以下のAC耐電圧試験を実施することができます。
10KVケーブルで27KVと8A以下
35KVケーブルで54KVと4A以下。
変圧器、CT、PT、ブレーカーなどの中電圧変電所で108KVおよび2Aを超えない。
110KV電源トランス、GIS、CTおよびPTの場合は200KVおよび1Aを超えない。
II。 メインコンポーネント：
| SN | コンポーネント名 | タイプと仕様 | 数量 | 各重量 | 各次元 |
| 1 | 可変周波数パワー | FKVF-10kW / 380V | ワンピース | 10kgs | 400×350×380mm |
| 2 | 励磁トランス | CQSB（J）-10kVA | ワンピース | 40キロ | 520×350×550mm |
| 3 | HV共鳴試験リアクター | CHX（kf）-27kVA / 27kV | 8個 | 40キロ | D380×H480mm |
| 4 | 容量デバイダ | TRF-200kV / 1000pF | 1セット | 15kgs | D150×H1150mm |
| 5 | 特別テスト付属品 | 1セット |
注：1.Load Capacantorは45〜65Hzの下で力モーター、発電機および力の変圧器をテストするとき任意である場合もあります。
2.Testリアクターは異なったテストされた目的の規模または顧客が要求する顧客に従って各部分のための18KV、20KV、22KV、40KV、44KV、50KV、54KV、55KVであるために作り出すことができます。
III。 テスト回路
VF：可変周波数電源T：励磁トランス
L：試験炉Cx：試験済み機器MOA1：避雷器
C1、C2：分圧器（C1は高電圧アーム、C2は低電圧アーム）
IV。 技術データ：
V.アクセサリー
VI。 オプションパーツ
負荷補償コンデンサ
