I.製品の説明：

誘導過電圧耐性試験（ACSD、ACLD、DVDF）とも呼ばれる誘導電圧耐性試験（IVWT）は、電源トランスの最も重要な誘電体試験の1つです。IEC60076-3-2013によれば、IVWTは必要な日常試験および受入試験後の設置ですabobe 110KV電源トランス用。

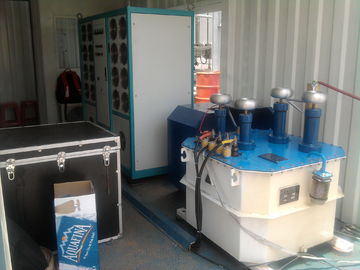

FKWJF-300非部分放電可変周波数電源直列接続ResonanceTestシステムは、非部分放電可変周波数電源、昇圧トランス、補償リアクトル、および容量性分圧器で構成されています。 トランス部分放電、誘導耐電圧試験システムは誘導の方法で試験を行います。 試験対象のLV側に電圧を印加し、並列共振原理を適用して試験回路の周波数を変化させることにより大きな励起電流を生成しました。 直列接続共振試験システムは、可変周波数電源、励起トランス、高電圧リアクタ、容量性分圧器で構成されています。 試験対象のコンデンサとリアクタは直列共振接続を形成した。 分圧器は試験対象と直列に接続されており、共振電圧を測定し、過電圧保護信号として機能するために使用されます。 周波数変調パワー
出力は励起変圧器を介して直列共振回路に結合されて励起電力を供給する。 この試験システムは始動電流が大きいという問題はない。 小容量の電源でも、電源の30〜60倍に相当するテストに合格することができます。 これにより、現場での試験電力の容量不足という問題が大幅に解決されました。

FKWJF 300KWシステムは、単層+ 35KV / 150Hz〜200Hzの交流電流を供給して、最大630MVA / 220kVの電源トランスの巻線間の層間絶縁性能をテストすることができます。 すなわち、一様で不均一な断熱材を含む小さな断熱材。

FKWJF400KW型は、2チャンネルまたは4チャンネルのPDアナライザとその付属品を組み合わせて、部分放電測定（IVPD）を使用した誘導電圧テストにも使用できます。 HV試験用リアクトル群、HV分圧器およびその付属品を合わせて、20〜300Hz以内のLC共振回路でAC印加耐電圧試験を行うこともできます。

II。 主な特徴

• このデバイスは安全で信頼性が高く、過電圧保護、過電流保護、放電（破壊）保護、試験電源障害後の保護、ゼロ電圧始動保護、過熱保護などのあらゆる種類の保護を統合しています。
• 保護が働いた、装置はテスト人員、テスト目的およびテストシステムの安全を確かめるためにテスト電圧出力を妨げ、主回路の力を消します。 
• 簡単な接続で操作は簡単で便利です。 
• 小型、軽量、柔軟な取り扱いが現場での使用に適しています。 
• それはよい出力安定性および高い信頼性を持っているマイコン制御を採用しています。 
• 高電圧出力正弦波歪みは1％未満であり、試験対象物に損傷を与えることはありません。

III。 テストガイドライン

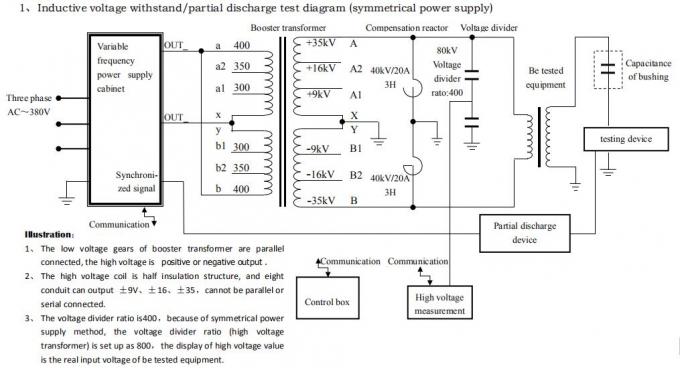

注：上図は誘導耐圧試験と電源トランスへのPD検出のための接続回路です

PDテストと誘導電圧耐性テストの間、テストされた変圧器は大きな容量性テストオブジェクトに似ています。 変圧器の容量性無効電流は、補償リアクトルの誘導性電流によって補償されます。可変周波数電源は、システム全体に有効損失と少量の無効損失を提供します。 そして両方の損失はテスト周波数で電気変圧器の無負荷損失を満たします。分圧器は励起変圧器のHV出力端子に設置されています。 主変圧器のLV（低電圧）側の電圧をピーク電圧計で測定し、主変圧器の電圧比からHV側の電圧を算出します。

主トランスのブッシング容量をカップリングコンデンサとして使用します。 部分放電信号をPDテスタに入力してPD値を測定します。

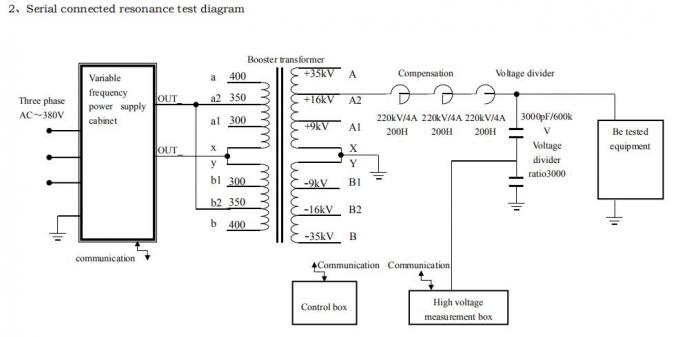

注）上図はLC共振原理でAC印加耐圧の接続回路です。

IV。 メインコンポーネント
