可変的な頻度PT CTの試験装置、携帯用CT PTの検光子

ポータブルCT / PTアナライザ、CT / PT励起特性テスタ、可変周波数テスト

I.製品の説明

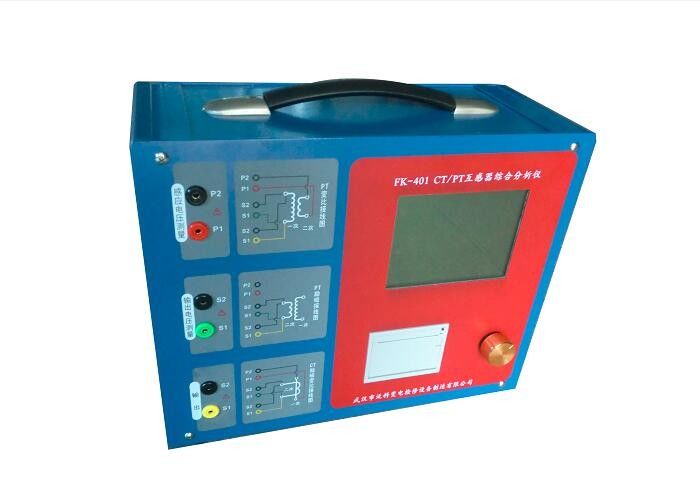

FK-401 CT / PTの検光子はCT / PTの電気機器のための一種の専門の試験装置です。 あらゆる種類のCT（例：保護、測定、TP）の励振特性（電圧特性）、比率、極性、2次巻線抵抗、2次負荷、比率誤差、位相角誤差、その他のテスト要件を満たすことができます。さまざまなタイプのPTの電磁石の単位の励振特性、比率、極性、二次巻線抵抗、比率エラーおよび位相角エラーおよび他のテスト要件と。

II。 実施した主な試験項目：

• あらゆる種類のCT（例：保護、測定、TP）励起特性（すなわち電圧特性）、比率、極性、2次巻線抵抗、2次負荷、比率誤差および位相角誤差、その他の試験要件
• 各種PT電磁ユニット励磁特性、比、極性、2次巻線抵抗、比誤差、位相角誤差、その他試験条件に適合
• 膝の電圧/電流、10％（5％）の誤差曲線、精度限界係数（ALF）、機器の安全係数（FS）、二次時定数（Ts）、残留係数（Kr）、飽和および不飽和インダクタなどを自動的に提供CT、PTパラメータ
• IEC60044-1、IEC60044-6 CT / PT規格に適合します。

III。 技術的な特徴

1.フル装備、いろいろな種類のCT（例えば保護、測定、TP）の励磁特性（すなわち電圧特性）、比率、極性、二次巻線抵抗、二次負荷、比率エラーおよび位相角エラーおよび他のテスト要件を満たして下さい、また、さまざまな種類のPT電磁ユニット励磁特性、比率、極性、2次巻線抵抗、比率誤差および位相角誤差、その他の試験要件にも準拠しています。

2.膝の電圧/電流、10％（5％）のエラー曲線、精度制限係数（ALF）、機器の安全係数（FS）、2次時定数（Ts）、残留係数（Kr）、飽和および不飽和インダクタそして他のCT、PTパラメータ。

3. IEC60044-1、IEC60044-6 CT / PT規格を満たしています。

4.高度な低周波テスト理論に基づいて、最大30KVのCTテストのニーポイントをテストすることができます。

5.装置は不揮発性テストデータの2000グループを貯えることができます。 PCのデータ解析ソフトウェアにUディスクでテストが完了した後、そしてWORDファイルでレポートを生成します。

6.テストは簡単で便利です、1つのボタン操作はCTの抵抗、励起、比率および極性テストを完了します。負荷テストを除いて、他のさまざまなCTテストは同じ配線を使用しています。

7.持ち運びが簡単、計器重量<9kg

IV。 テストデータ
