現場校正CT PT試験装置SレベルCTおよび100/3 PT校正
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 使用法: | CT PTのcalibartingテスト | テスト チャートの範囲: | SのレベルCTおよび100/3のPT Calibatingテスト |
|---|---|---|---|
| CT/PTの範囲: | 流れ:（1%-149%）で（=5A） （5%-149%で） （=1Aで）電圧で:（5%-149%）国連（国連=100V、150V、100V/3）;（5%-149%）国連（国連=100V/3） | 出力範囲をテストして下さい: | 同相部品（%）:0.0001~200.0の決断:0.0001の求積法の部品:0.001~700.0の決断:0.001のインピーダンス（Ω）:0.0001~20.0の決断:0.0001アドミタンス（氏） |
| 基本的な間違い: | 同相部品:ΔX=± （X×2%+Y×2%）の±Dxの求積法の部品:±Dy ΔY=± （X×2%+Y×2%×34.48） | 電源: | 220V、50Hz |
| ハイライト: | ct ptアナライザー、ct ptテストセット,ct pt test set |
||
CT PTオンサイト校正テストセット、CT / PT校正器、SレベルCTおよび100/3 PT校正
I.製品の説明：
HGQB-C CT / PT校正テストセットは、新しい自動テストシステムです。 それは直接CT / PTの誤差信号を収集して分解するために高度な電子技術を使用して、そして次に適切な計算の後にテストされたCT / PTの百分率点、位相誤差および直交誤差は同時にデジタルLCDに表示される。
校正セットは、100 / 3Vの2次電圧でSレベルのCTおよびPTへの校正テスト用に特別です。 実験室や現場で使用できます。 このテストセットは、計測、電源、その他の部門および変圧器メーカーで広く使用されています。 トランスフォーマーのテストと検証に理想的な機器です。
II。 申請ファイル
- 電力局走行検査部、
- CT / PTメーカー、
- CT / PTテストラボ、
- 測定センターの校正

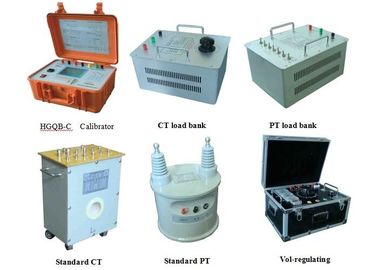

III。 テストセットのコンポーネント一覧
| SN | 名 | モデル | 技術パラメータ | 単位 |
| 1 | 相互インダクタ校正器 | HGQB-C | 2.0グレード | 1セット |
| 2 | CTロードバンク | 96年度 | 定格電流：5A 静電容量：2.5VA〜80VA | 1セット |
| 3 | PTロードバンク | 95年度 | 定格電圧：100Vキャパシタンス：1.25VA-158.75VA | 1セット |
| 4 | CT | HL-S23S | 電流：5A〜1000A / 5A、グレード：0.05S | 1セット |
| 5 | PT | HJ-S10G3 | 比率：10KV / 100V、グレード：0.05 | 1セット |
| 6 | 電圧調整用コントロールキャビネット | KZX05-HII | 5KVA + 300VA | 1セット |
| 7 | 電流リード | 1000A×3m×1枚 500A×3m×2枚 250A×3m×2枚 100A×3m×2枚 | 1セット | |
| 8 | 電流線、圧力ワイヤ | 1セット | ||
| 9 | ソフトウェア | 1セット |
IV。 ホストマシンの特徴
- ディスプレイ：大型液晶画面。
- ストレージ：合計100,000 PT、CTデータ、およびCTの1％のエラーデータを保存します。
- 自動測定：自動測定。
- オンライン：コンピュータへのリンク。
- 印刷：リアルタイム印刷または問い合わせによる印刷。
- 測定対象：CT、PT、インピーダンス、アドミタンス。
- 極性、配線、比率エラーなどの指示を自動的に決定します。効果的に個人および機器の安全性を保護します。
V.テストセットの技術データ
| 周囲条件 | T：5℃〜40℃RH：80％未満（25℃）高度：2500m未満 供給周波数：50Hz±0.5Hz電源電圧：220V±5V |
| 測定範囲 | 同相成分（％）：0.0001〜200.0分解能：0.0001 直交成分：0.001〜700.0分解能：0.001 インピーダンス（Ω）：0.0001〜20.0分解能：0.0001 アドミタンス（ms）：0.0001〜20.0分解能：0.0001 |
| 初歩的なエラー | 同相成分：ΔＸ ＝±（Ｘ×２％＋ Ｙ×２％）±Ｄｘ 直交成分：ΔＹ ＝±（Ｘ×２％＋ Ｙ×２％×３４．４８）±Ｄｙ “ X”、“ Y” - 表示値 “ Dx、Dy” - 量子化誤差 Dx = 2、Dy = 5 ダイヤルゲージ：2グレード |
| 働く範囲 | 電流：（1％ - 149％）I n （I n = 5A） （5％〜149％）I n （I n ＝ 1A） 電圧：（5％ - 149％）U n （U n = 100V、150V、100V / 3） （5％ - 149％）U n （U n = 100V / 3） |
| 寸法（mm） | 260 mm（L）×350 mm（W）×150 mm（H） |
| 重量（キロ） | 6キロ |
