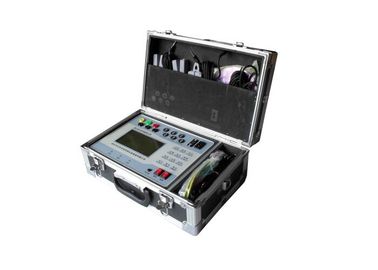

ポータブルリレーテストセットVector Network Analyzer二次回路テストツール

ポータブルベクトルアナライザ、多機能位相パラメータ総合テスタ、二次回路テストツール

I.製品の説明と利点

• 大画面ドットマトリックスLCDディスプレイは、U1、I1、φ1、U2、I2、φ2、U3、I3、φ3、φU1U2、φU2U3、φU3U1、φI2I3、φI2I3、φI3I1などの16パラメータの画面表示で同時に測定できます。とU1F。
• 10 mVの電圧測定分解能、最高分解能0.1 mAまでの電流測定。
• 45.00〜65.00 Hzの電圧周波数の測定範囲において、0.01 Hzの分解能。
• 0.0〜360.0°の範囲で、UU、UI、II、0.1°の分解能の間の位相を測定します。 テスト段階では、10〜500Vの入力電圧範囲、10mA〜120Aの入力電流範囲が必要です。 信号が入力されていないときにオペレータが通常有効な測定値として位相値「0.0°」を使用することを避けるために、シンボル「...」を表示して位相測定値を無効にします。
• 直接または静的ベクトルグラフィックディスプレイシステム
• ML250クランプ形変流器を選択後、変圧器の極性を検出し、I1とI2の比R（R = I1 / I2）とI1とI2の極性を反映した位相φI1I2を直接表示します。
• 内蔵メモリに50グループ（パネル）の測定データを保存 パネル上のボタンを操作することによって、保存された履歴データセットおよびベクトルにアクセスすることができる。
• RS-232インターフェースを使用して、機器の測定データをPCにアップロードし、PC管理ソフトウェアで保存するためのデータベースを作成したり、ファイルのレポートを印刷することができます。
• 充電式バッテリーを取り付けてください。LCDバックライトが消灯している場合は連続使用時間は15時間以上、LCDバックライトが点灯している場合は11時間以上です。
• ソフトウェア校正技術、簡単な操作、信頼できるデータ、長期安定性を使用して。

II。 主な技術的パラメータとモデル比較

1、電圧チャンネル、フローティング入力

2、電流チャンネル、クランプ式変流器

3の耐電圧：AC電圧は1分間2K / 50 Hzの正弦波の下で耐える。

4の絶縁抵抗：テストポイント間の絶縁抵抗は10MΩより大きい。

5、充電電力：160V〜250V、50Hz。

6、電源オフ時の充電期間：最大充電期間は電源オフ時3時間です。

7、電源投入時の放電時間：LCDバックライトが消灯しているときは15時間以上、LCDバックライトが点灯しているときは11時間以上。

8の充放電サイクル数：500回

9、自然放電：20℃で、1ヶ月後、フルバッテリーは初期容量の70％になります。

10、寸法：248 * 188 * 72重量：1.5 Kg

III。 テストアクセサリー

1の電圧のためのテストワイヤー：1セット（6pcs）

2、ML10クランプタイプCT 3本

3、2芯充電電力線：1セット

4、RS232通信回線：1個

5、ソフトウェアCD：1コピー

6の器械のためのブレース：1部分

7の携帯用スーツケース：1部分

8、取扱説明書：1コピー

9、品質証明書：1コピー

10、パッキングリスト：1コピー

11、ヒューズ：φ5×20 / 1A 3個

12、電源入力ジャック：3個
