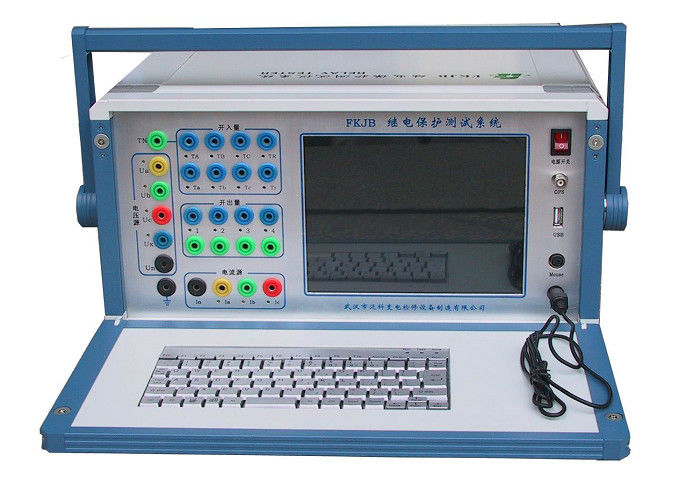

4U3Iチャンネル出力リレーテストセット/リレーテストキット高精度0〜1000Hz
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 使用法: | リレー口径測定のテストのすべてのknids | 出力: | 4U3Iは出力を運びます |
|---|---|---|---|
| 現在の源: | 3*30A | 電圧源: | 4*120V |
| 正確さをテストして下さい: | より少しにより0.2% | 出力周波数: | 0~1000Hz |
| ハイライト: | リレーテストキット、保護リレーテスト機器,protection relay test equipment |
||
保護リレーテストセット、4U3Iリレーアナライザ、リレーキャリブレーションテスター、リレープロテクター総合テスター
I.技術的な説明
メインコントロールボードはDSP + FPGAアーキテクチャ、16ビットDAC出力で、基本波に対して2000ポイントごとに高密度の正弦波を生成します。これにより、波の品質とテスト機器の精度が大幅に向上します。
古典的なウィンドウズXP操作インターフェース、フレンドリーなマンマシンインターフェース、操作が簡単で速い。 高性能の組み込み型産業用制御コンピュータと、豊富な視覚情報を提供する800×600 TFTトゥルーカラーディスプレイの8.4インチ解像度で、現在の作業状況とあらゆる種類のヘルプ情報が含まれます。
ケースを開けた後にリレーを調整することによって精度を校正することを避ける自己校正機能を持つソフトウェアは、精度の安定性を大いに改善します。
II。 機能と特徴
- 古典的なWindowsのユーザーインターフェース、フレンドリーなインターフェース、簡単な操作。
- 高性能PC104シリーズおよび8.4インチ大画面高解像度カラーTFT LCDディスプレイ。内蔵のPC104シリーズは、機器の使用状況、次のステップのヒント、あらゆる種類のヘルプ情報など、豊富な視覚情報を提供できます。
- 超薄型の101標準キーボードと光学式マウスを装備しているため、一般的なPCと同じ方法で操作できます。
- データアクセスとソフトウェアメンテナンスを容易にするための外部USBインターフェースを装備。
- テストデータの自動表示と記録、およびベクトル曲線と特性曲線の描画の完了により、他の外部装置なしですべてのプロジェクトを完了します。
- 高性能の16ビットD / Aコンバータにより、高精度で優れた直線性が得られます。 その上、それは良い過渡応答と振幅 - 周波数特性を持っています。 全測定範囲で、正確な波形を保証できます。
- 独自のアルゴリズムにより波形が正確になり、信号が純粋な正弦波であることが保証されます。
- 直接出力交流電圧、交流電流、直流電圧、直流電流、可変位相、および可変周波数。
- 従来のＵａ、Ｕｂ、Ｕｃ、１ａ、１ｂ、１ｃを除いて、第４の出力電圧Ｕｘもある。 Uxは、さまざまな3U0の出力、回線保護テスト中の出力ラインの電圧など、さまざまな機能に使用できます。
- 110V / 220Vの補助調整可能なDC電源、最大1Aの出力電流、電圧は80％から100％の範囲内で調整可能で、デバイスや回路のDC動作電源、テスト電圧の80％として使用できます。
- それは出力接点の量のうち8つの入力と4つが空中に開いています。 入力インタフェースは、受動的（空中接触）と能動的の両方に自動的に適応することができ、極性の能動的入力に自動的に適応することができます。 ±250Vの入力電圧範囲内で正常に動作します。
- GPS同期トリガーエラーは50μS以下です。
- それは複雑な検証を完了し、あらゆる種類の保護値をスキャンしてテストし、そして再生障害をすることができる。 リアルタイムのデータ保存、ベクトル表示、レポート印刷なども可能です。
- うまく設計されたシャーシ構造、小型、優れた放熱性。 包括的で信頼性の高い保護、故障診断、自動ロック機能付き。
III。 テクニカルインデックス：
1.AC電流源
| 最大電流出力 | 3×30A /相 | 解決 | 1 mA |
| 並行して90A / 3-ph | 電圧上昇および下降時間 | ≦200μS | |
| 最大 電力出力 | 450 VA /相、 900 VA / 3 ph並列 | 振幅 - 周波数特性 | 変動幅 25〜1000 Hz以内で±0.5％以下 |
| 各相の出力電流、振幅、周波数、および位相 | 独立して調整可能 | 出力時間 | 0〜10A以内の連続出力 連続時間は10A〜20Aの範囲内で60秒以上です。 連続時間は＞ 20A以内で10S以上 |
| 出力精度 | 0.2A〜30A以内のフルレンジの±0.2％±0.02％ |
</s></s></s></s></s></s></s></s>
2.AC電圧源
| 最大 電圧出力 | 4×120V /相 | 解決 | 1 mV |
| 最大 出力電圧の力 | 60 VA /相 | 電圧上昇および下降時間 | ≦120μS |
| 各相の出力振幅、周波数、位相 | 独立して調整可能 | 振幅 - 周波数特性 | 25〜1000 Hz以内での変動振幅≦±0.5％ |
| 出力精度 | ±0.1％±0.02％以内のフルレンジ 2〜120V | ||
3.DC電圧源
| 電圧出力 | 0〜300V（±150V） | 解決 | 1 mV |
| 正確さ | 0.5％ | 最大 電力出力 | 100 VA |
4.補助DC電源
| 電圧範囲 | 110Vまたは80％〜100％の220V | 110Vまたは220Vの調整可能なDC電源出力 |
| 最大 電力出力 | 100 VA |
5.位相角
| 範囲 | 0°〜360° | 解決 | 1° |
| 正確さ | ±1° |
6.頻度
| 範囲 | 25〜1000 Hz | 同期 | ≦10μS |
| 正確さ | 25〜65 Hzで 絶対偏差≦0.001 Hz 65〜450 Hzでは、 絶対偏差≦0.01 Hz 450〜1000 Hzでは、 絶対偏差≦0.1 Hz | 2から9までの任意の高調波を重ね合わせます。 | |
7.入力
| 入力インピーダンス | 10KΩ以上 | タイミング精度 | 1S未満の場合、≦1mS |
| 解決 | 0.1ミリ秒 | 接続ポイント | 入力電圧が0〜±5Vの範囲内では短絡しています。 入力電圧が+ 15V〜+ 250Vまたは-15V〜-250Vの範囲内にあると、アイドル接点が開きます。 |
| 8独立スイッチ接点入力 | |||
8.GPSトリガー
| キャパシタンス | 250V DC、0.5A； 250V AC、0.5A | GPSトリガー | エラー：≦50μS |
| 4対のプログラマブルスイッチング接点出力 | |||
9.電源
| 交流電圧入力 | 定格値： 220V － 20％〜+ 15％ 基準値： 220V±2％ | AC電源周波数 | 定格値： 50 Hz － 4％〜+ 2％ 基準値： 50 Hz±1％ |
| 入力パワー | ≤1000VA；（≥10S） ≤2000VA：短時間 |
10.寸法および使用条件
| 寸法 | 390×190×360 （W×H×D； mm） | 条件を使う | T：－5〜+ 45℃ RH：≦90％ 大気圧：80〜110 kPa |
| 重量 | 約19 kg |
V.労働条件
- 周囲温度：-5℃ - 50℃
- 空気の相対湿度：90％以下（25℃）
- 使用場所：天気の良い日は屋内または屋外
