単相AC Hipotの試験装置の電源周波数のインテリジェント制御装置

電源周波数AC耐電圧試験変圧器システム、電源周波数インテリジェント制御ユニット

I.製品の説明：

DSCシリーズ電源周波数テストインテリジェント制御ユニットは、PLC制御でIPCによって実行され、インテリジェント制御システムの1つで動作、制御、監視、保護を設定します。

ユニットはテスト対象のテストパラメータを監視するだけでなく、それら自身のステータスも監視しています。 障害の可能性があるという提案がある場合、システムはテストのセキュリティを強化するために直ちに保護されます。 システム内の信号伝送は、元のケーブルではなく光ファイバによって行われ、これによって、主要部分と制御部分との間の絶縁が達成される。 特に、ホストコンピュータとオペレータとの間の電気的絶縁は、オペレータにとってもテストシステムにとっても安全性を確保するために行われます。

II。 アプリと使い方

• 電力周波数交流変圧器耐電圧試験回路用の測定および制御装置
• 高電圧テストの効率を高め、AC耐電圧テスト中の監視と保護を強化するために、古い従来のコンソールを交換してください。

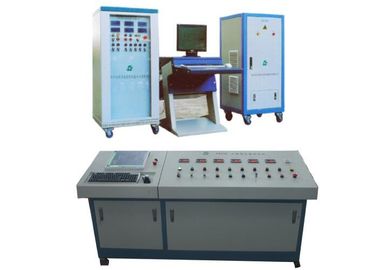

III。 ユニットの主な構成要素：

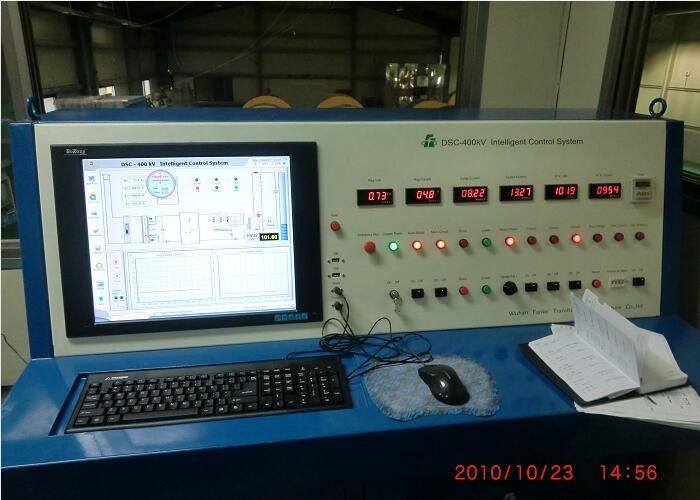

• インテリジェント共鳴制御コンソール
• 電圧調整キャビネット
• PLCコンピューター（内蔵設計または外部レイアウト設計、オプション）
• 接続ケーブル群
• 外部警報灯

IV。 主な機能：

1.完璧な操作機能：

• インテリジェント自動制御機能
• 耐電圧試験時の電圧トレース機能
• 昇圧スピード制御機能
• 補償リアクトル追加機能の自動選択
• 手動介入機能

実際の状態と表示機能のための2.Selfチェック：

• 各点の測定データをリアルモニタリング、表示、保存
• システムの各コンポーネントの状態を実際に監視および表示
• テスト手順書作成機能
• 故障した場合はインスタントデータとテスト曲線を記録して保存してください。
• 実表示テスト曲線u→tおよびu / i→t

3.保護機能

• 光ファイバ絶縁
• フラッシュオーバー保護
• 過電圧保護
• HVサンプリングロストプロテクション
• 通信エラー保護
• HV制限保護
• 緊急ブレーキ保護
