超軽量の高圧AC試験装置、短いケーブルのための携帯用Hipotのテストセット

超光周波数テスト変圧器、AC耐電圧テストセット、ポータブルタイプ

I.製品の説明

CQSBシリーズ超軽量電力周波数試験変圧器は、主にHV電気機器、電気部品、電力システムによる絶縁材料、産業および鉱業企業、輸送、科学分野、特にフィールドハンドオーバーのためのACまたはDC耐電圧試験に使用されます。 、中小規模の、オーバーホールと予防実地試験
電力電気機器。 それは50 / 60Hzの電力周波数で動作します。 HVブースターはSF6絶縁またはオイル絶縁またはエポキシ樹脂絶縁を採用することができます。

II。 アプリケーション：

• 電源周波数ACまたはDC電圧は、各種のHV電気機器、コンポーネント、絶縁材料の工場試験に耐える
• 中小電力機器のフィールドハンドオーバ、オーバーホール、予防フィールドテスト
• ショートケーブルの交流耐電圧試験
• 電源周波数の電圧に耐える絶縁工具および絶縁ブーツ（手袋）
• 開閉装置、変圧器、モーターなどのAC試験。 様々な工場や研究所で電気試験に広く使用されています。

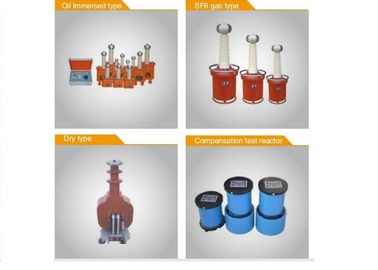

III。 HVブースターの種類

• 油浸テスト変圧器
• SF 6インフレータブルテストトランス
• 乾式試験トランス
• 補償電流または補償電圧付きのオプションのFKDKタイプ乾式リアクトル

IV。 ユニバーサル制御機能

1. HVブースターのSF 6ガス絶縁
2. マイクロプロセッサ制御
3. デジタルディスプレイ
4. 高い正確性
5. 高解像度
6. 自動タイミング
7. 完全に保護
8. 警報
9. 自動タイミング

V. 1セットの主成分

• 電圧調整制御キャビネット
• テスト変圧器

VI。 オプションのアクセサリ：

• 補償インダクタ
• 分圧器（精度測定用出力電圧用）
• 整流シリコンスタック（AC電圧からDC電圧への変換用）
• 保護抵抗（短絡または横幅保護用）
• 放電ロッド（吸着残留電圧放電用）
• 保護球ギャップ（電圧上昇中のテスト回路の放電保護用）
• マイクロアンペア計など（直流電圧上昇時の精度測定漏れ電流用）

VII。 技術仕様書：

1. 出力：オーダーメイド、サイン波、
2. 容量：オーダーメイド
3. タイミング範囲：0〜999 S
4. 電圧測定精度：≦1.5％（FS）＋3バイト
5. 通貨単位の正確さ：≦1.5％（FS）+ 3バイト
6. 期間：定格容量で5分
7. 入力電圧：AC220V±10％50 / 60Hz±1
8. 周囲温度： - 8℃〜50℃
9. RH：85％、露なし
10. 海抜1000メートル以下
