自動範囲が広い地下ケーブルの探知器、送信機が付いている高度のワイヤートレーサー

地下ケーブル探知機、ケーブル短絡故障テスター、高度なワイヤートレーサー

I.製品紹介

電気技術者は、ケーブルや配線を追跡する必要がある場合が多く、どのヒューズが接続されているかを判断する必要がある場合があります。特定の回路に対して、または金属パイプ、暖房パイプまたは地下ケーブルを識別し追跡します。 ケーブル検出器はユーザーの支援を受けることができます。

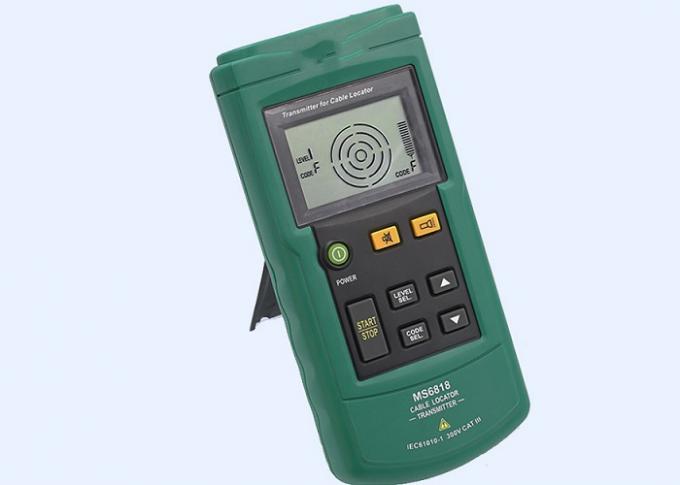

MS6818テスタは、通信ケーブル、電力ケーブル、金属パイプなどの構造と保守に広く使用されている信号送信機と受信機で構成されています。 電流および電圧伝導ケーブル、電気回路、コンジット、水道および暖房用パイプライン、ヒューズ、スイッチはすべて配置できます。 各種回線やケーブルの短絡や中断を検出できます。 さらに良いことに、検出は地下だけでなく壁やコンクリートでも可能です。

II。 動作原理

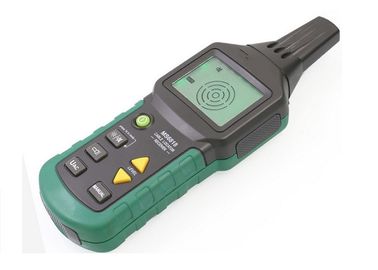

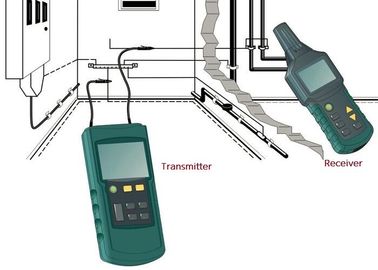

ケーブル検出器は送信機と受信機を含む。 送信機は対応するケーブルに変調されたAC電圧を供給します。AC電圧はケーブルの周りに電界を作り、受信機は対応する電気導体の近くに置かれるとき、受信機はコイルを取り付けます、信号の束は通り抜けますコイルと受信機に入ります。 この現象はコイル貫通としても知られています。 それはコイルに非常に小さい電圧を発生させ、受信機の電子回路はこの電圧を計算してLCDに表示します。 テスタの送信信号はデジタル符号化されています。 これは、安定器または変換器によって引き起こされる、例えば電子蛍光灯などの分野におけるいかなる干渉も回避して、信号が受信機によって明確に受信されることを保証する。

III。 応用

この器械は通信ケーブルの構造、送電線の構造、構造のパイプラインの構造、電源回路が付いている通信ケーブルで広く利用されていますそして電熱線の維持は最前線の構造および維持の人員にとって不可欠な用具です。

• 壁や地下に埋設されたケーブル、電線、給水管の敷設経路の検出
• 壁や地下に埋設された電線の断線や短絡故障を検出
• ヒューズとその安全回路を見つける
• カバー付きソケットと接続箱を探す
• 床下の電気暖房回路で断線および短絡の故障を探す
• 壁やアースの中でケーブルの故障や短絡を見つける
• 壁または地球のケーブルを追跡する
• ヒューズを見つけて保護する
• 床下のコンジットの故障や短絡を見つける
• ウェアまたはホットのプロジェクトで金属製コンジットを追跡する

IV。 技術的な特徴

• DC電圧計機能付きトランスミッタ、リニア測定12〜400V ACおよびDC電圧
• 送信機は、設定された送信電力レベル、送信コード、バッテリ電力情報、測定された外部電圧値と種類、および外部高電圧警告シンボルを表示することができ、これらの信号も受信して機械に表示することができます。
• 送信機には自己診断機能があり、受信機の感度は自動または手動で調整できます
• 受信機には自動周波数掃引機能、送信機と受信機にはミュート機能があり、病院などでの静かなテストに便利です。
• 複数の信号を拡張または区別するために追加の送信機を提供することができる
• コンパクトで丈夫で持ち運びが簡単
• 受信機の感度を選択できます
• オートレンジング、
• オートパワーオフ
• バックライトとワークライト

</s></s></s></s></s></s></s></s>

V.技術データ

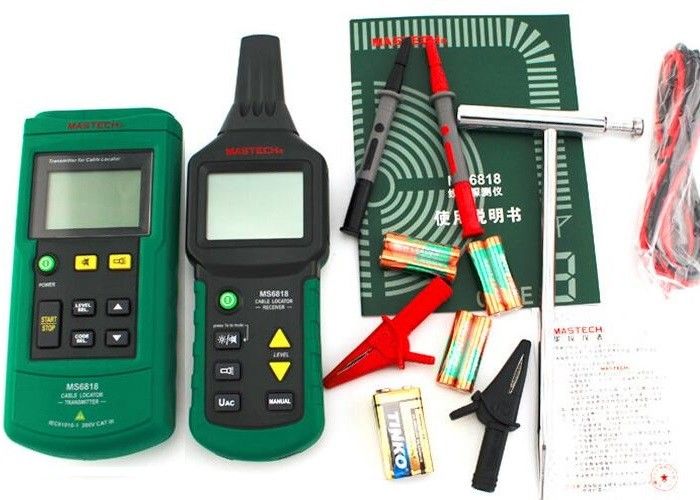

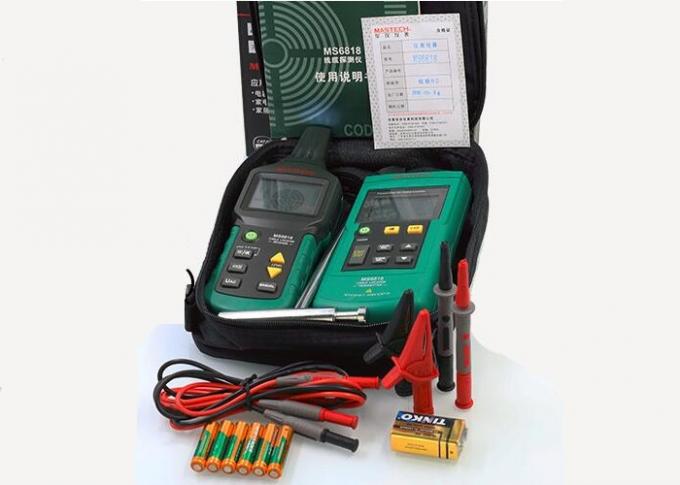

VI。 主な供給リスト
