動力を与えられたケーブルの識別のテスター、高圧試験機ISO9001の承認

無給電ケーブル識別テスター、ケーブル識別、高電圧ケーブル位相シーケンス識別

I.商品紹介

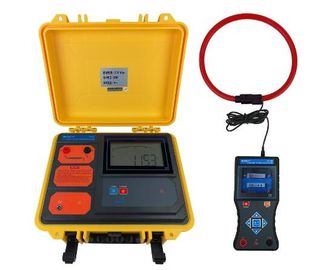

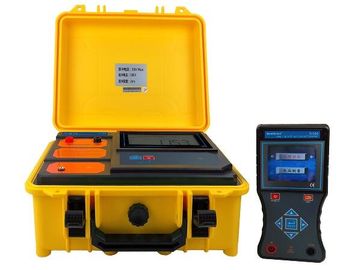

S180ケーブル識別番号は、電源ケーブル技術者およびケーブル作業者がケーブル識別に関する技術的問題を解決するために設計されています。 ユーザーは機器を通して複数のケーブルからターゲットケーブルの1つを正確に識別することができ、誤ってライブケーブルを切断して重大な事故を引き起こすことを回避できます。 ケーブルの識別は、ケーブルの両端での操作から始まり、ケーブルの両端の二重番号が正確であることを確認する必要があります。 現場スタッフの記憶がどれほど信頼できるものであっても、それはプロ用機器の識別に代わるものではありません。 この製品は、電源が切断されているケーブルの現場での識別にのみ適しています。 ケーブル識別子を走行中の電源ケーブルに接続することは固く禁じられています。 この機器は、トランスミッタ、レシーバ、および柔軟な電流クランプで構成されています。

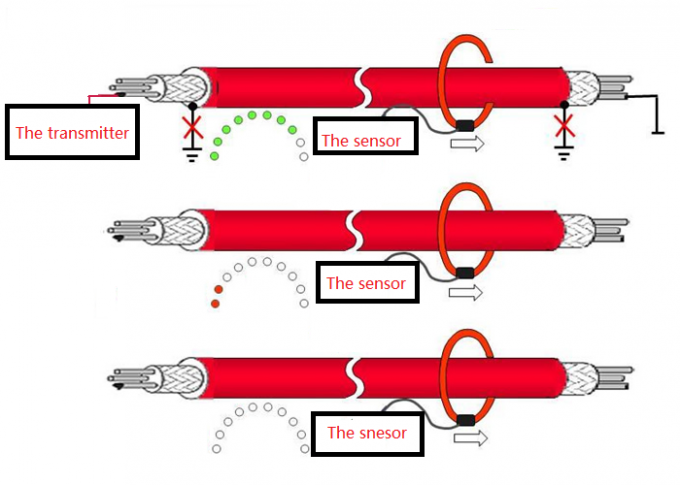

トランスミッタは、パルス電流信号をケーブルコアに注入するためにパルス電流原理を使用します。 この電流は、受信機およびフレキシブル電流クランプによる検出および識別のためにターゲットケーブルの周囲に電磁場を発生させる。 電流は方向性があるので、検出も方向性があります。 トランスミッターは、密度、強度、剛性、硬度、耐摩耗性、耐熱性、断熱性能が小さい、1つの射出成形に新しい合成フィラーを加えた、原料としてポリプロピレンプラスチックを使用した統合特殊ツールボックス設計を採用しています。 キャビネットは約200kgの圧力に耐えることができ、ホストの大型LCDはバッテリ残量をリアルタイムで表示し、白色のバックライトと送信信号の動的信号は一目瞭然です。

受信機は現在の関連情報を動的に表示する3.5インチカラーLCDスクリーンを備えたハンドヘルドデバイスです。 内蔵高速マイクロプロセッサ、ターゲットケーブルのリアルタイム自動検出および識別。 AC電圧検出機能付き、AC 0.01V〜600V（50Hz / 60Hz）の範囲。

フレキシブルな電流クランプは、太いケーブルや不規則な形状の導体用にトランスミッタによって生成されたパルス電流をすばやく識別するための優れた過渡トラッキング機能を備えたロックウェルコイルです。 ジョーの内径は約200mmで、φ200mm以下のケーブルをクランプすることができます。 テストするラインを切断する必要はありません。非接触測定で、安全かつ迅速です。

特記事項：本器の設計原理によれば、ケーブル識別子は、対象ケーブルが停電であるケーブルに限定されています。 ご使用前に対象ケーブルがこの範囲に属していることを確認してください。 識別するときは、機器のトランスミッタとハンドヘルドレシーバの両方を使用する必要があります。

II。 製品原理

III。 技術的な特徴

ベンチマーク条件と作業条件

送信機の仕様

3.レシーバ仕様

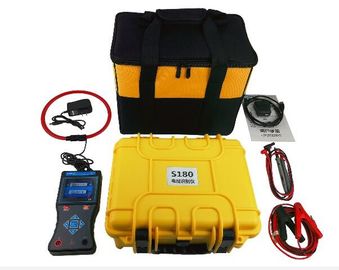

IV。 組成

送信機1セット

受信機センサー1セット

ツールキット1セット

テストライン2本（赤と黒）

フレキシブル電流クランプ1個

9V USB充電器、充電ケーブル1セット

12.6V充電器1個

7.4Vリチウム電池1組（テスター内）

11.1Vリチウム電池1組（テスター内）

マニュアル、保証書、証明書1セット
